Festoonlight Q4 Controller
Mehrere Festoonlight Controller (DMX-Steuerung)
01) Befestigen Sie den Controller an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene
Oberfläche. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu
gewährleisten. Siehe Montage auf Seite 5.
02) Schließen Sie den/die Festoonlight Q4 String(s) an. Siehe Seite 9-10 für weitere Informationen.
03) Verbinden Sie die Controller mit einem 3-poligen DMX-Kabel.

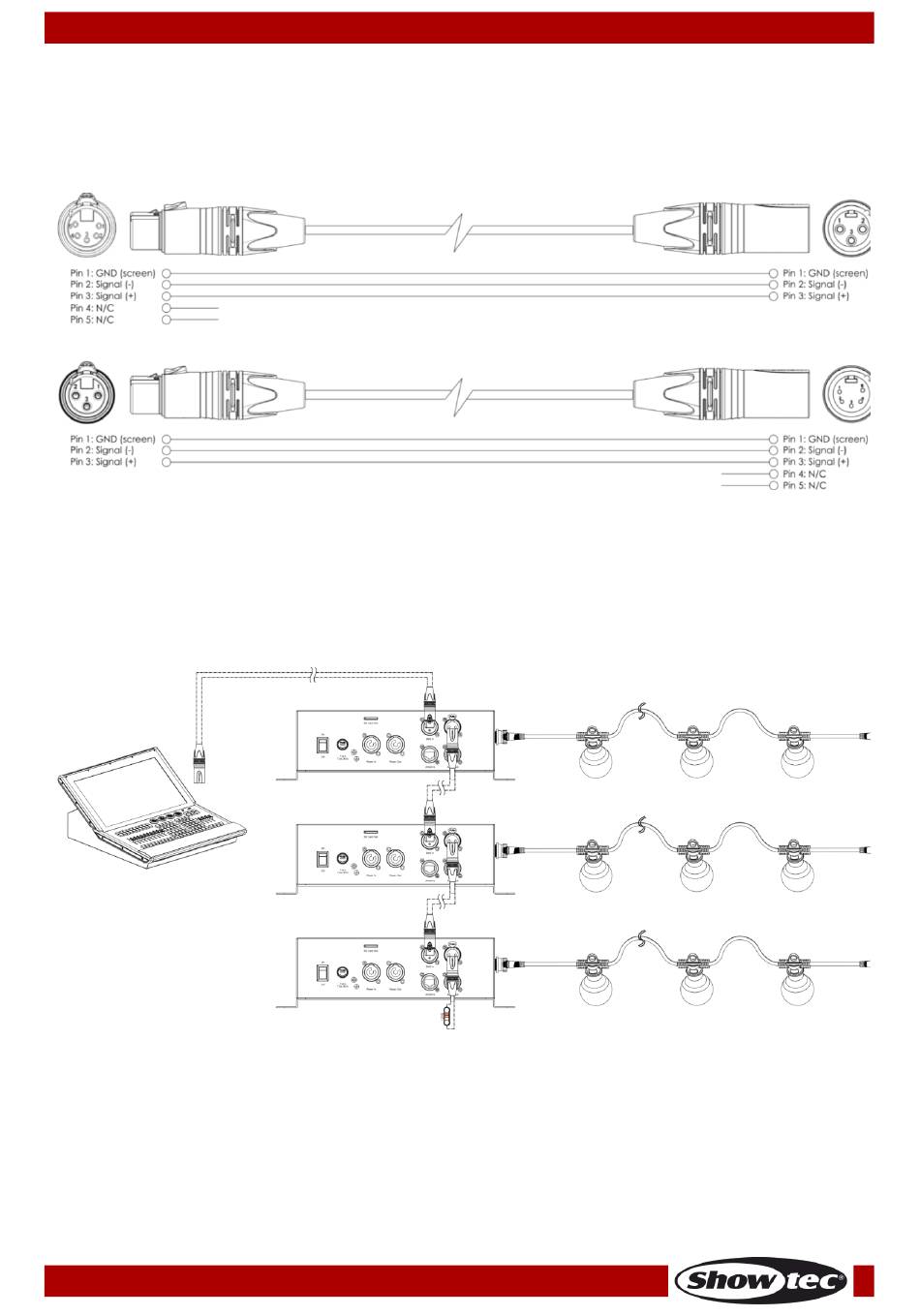

04) Verbinden Sie die Geräte wie in Abb. 07. Schließen Sie einen Lichtcontroller mit einem DMX-Kabel
an den Eingang des ersten Geräts. Schließen Sie den Ausgang des ersten Geräts mit einem DMX-
Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen Vorgang, um die restlichen
Geräte anzuschließen.
05) Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den Netzeingang aller
Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte
korrekt angebracht und angeschlossen sind.
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen
Bestellnummer: 41750
13
Abb. 07
