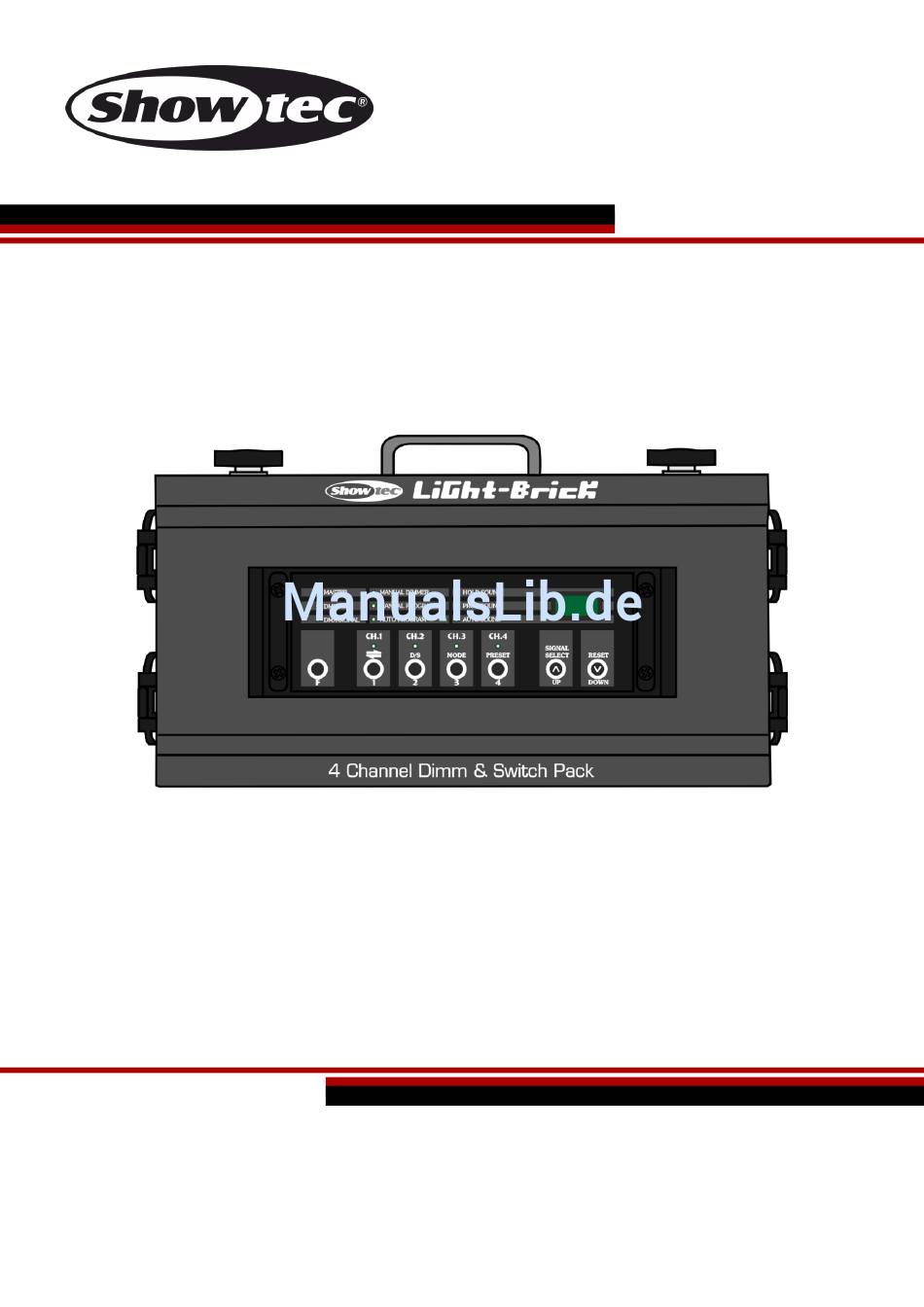

HANDBUCH
DEUTSCH
Lightbrick
V2
Bestellnummer: 50370
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SHOWTEC Lightbrick

  • Seite 1 HANDBUCH DEUTSCH Lightbrick Bestellnummer: 50370 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
  • Seite 2: Inhaltsverzeichnis

    Lightbrick Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Unterseite ..................................8 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................
  • Seite 3: Warnung

    Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Lightbrick mit Schuko-Netzkabel (1,3 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ●...
  • Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
  • Seite 5: Bestimmungsgemäßer Gebrauch

    Lightbrick Lightbrick. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. ● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw.
  • Seite 6: Netzanschlüsse

    Verwenden Sie eine Schelle, um den Lightbrick mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der Lightbrick darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
  • Seite 7: Rückgabe

    Lightbrick Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung.
  • Seite 8: Beschreibung Des Geräts

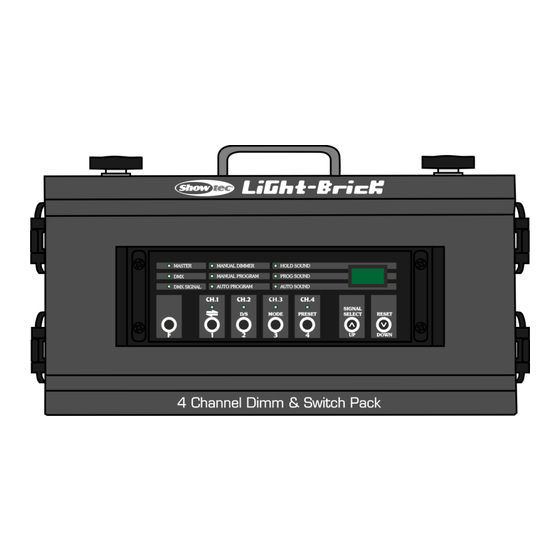

    Lightbrick Beschreibung des Geräts Funktionen Der Lightbrick ist ein kompaktes Dimmer- und Switchpack. Seine 4 Kanäle können jeweils mit bis zu 5 A geladen werden. Er ist sowohl in einer festen Installation als auch auf Tournee einfach zu bedienen. ...
  • Seite 9: Unterseite

    Lightbrick Unterseite Abb. 02 05) Fußschalter-Anschluss – 6,3 mm Klinke 06) 3-poliger DMX-Eingang (IN) 07) 3-poliger DMX-Ausgang (OUT) 08) Schuko-Netzkabel, 1,3 m Rückseite Abb. 03 09) 4x Sicherung F6.3L/250V Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind.
  • Seite 10: Setup Und Betrieb

    Lightbrick Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt.
  • Seite 11: Verbinden Der Geräte

    Lightbrick Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
  • Seite 12: Betriebsarten

    2. DMX-Adresse In diesem Modus können Sie die DMX-Adresse für jeden Kanal einstellen. 01) Achten Sie darauf, dass „IN“ auf dem Display angezeigt wird, damit der Lightbrick sich im Dimmermodus befindet. 02) Drücken Sie die gewünschte Kanal-Taste CH1,CH2, CH3 oder CH4: 03) Die entsprechende Kanal-LED leuchtet auf und Sie können die gewünschte DMX-Adresse einstellen.
  • Seite 13: Chaserfunktionen

    08) Wiederholen Sie die Schritte 02-06, um alle Kanäle zu bearbeiten. 3. Chaserfunktionen Mit diesen Funktionen können Sie eine Chase erstellen. 01) Achten Sie darauf, dass „OUT“ auf dem Display angezeigt wird, damit der Lightbrick sich im Chasermodus befindet. 02) Halten Sie die F-Taste gedrückt.
  • Seite 14: Manueller Dimmer

    Lightbrick 3.1 Manueller Dimmer Mit dieser Funktion können Sie die Intensität für jeden Kanal einstellen. 01) Drücken Sie die gewünschte Kanal-Taste CH1,CH2, CH3 oder CH4, wenn Sie sich im Modus Manueller Dimmer befinden: 02) Die Kanal-LED blinkt auf und Sie können nun die Intensität einstellen.
  • Seite 15: Musiktaktung

    Lightbrick 3.4 Musiktaktung Mit dieser Funktion können Sie die Musiktaktung für den Scheinwerfer aktivieren. 01) Stellen Sie im Modus Musiktaktung mit UP/DOWN die Empfindlichkeit ein: 02) Der Einstellbereich umfasst die Werte d00-d99 und dFF, von geringer Empfindlichkeit bis hohe Empfindlichkeit, dFF ist die volle Leistung.
  • Seite 16: Presetfunktionen

    Lightbrick 4. Presetfunktionen Mit dieser Funktion können Sie die Fadezeit, die Vorheizstärke und den Masterdimmer einstellen. 01) Sie können diese Funktionen im Dimmermodus oder im Chasermodus verwenden. 02) Halten Sie die F-Taste gedrückt. 03) Drücken Sie gleichzeitig die CH4-Taste, bis das Display Folgendes anzeigt: 04) Drücken Sie nun wiederholt die CH4-Taste, um zwischen dem Masterdimmer, der Fadezeit und der...
  • Seite 17: Vorheizen

    Lightbrick 4.3 Vorheizen Mit dieser Funktion können Sie die Vorheiztemperatur der Scheinwerferlampe auswählen. 01) Stellen Sie im Modus Vorheizen mit UP/DOWN die Stärke ein: 02) Der Einstellbereich umfasst die Werte E00-E25, von 0 % bis 25 % Intensität. 03) Mit dieser Funktion wird die Glühbirne vorgeheizt, bevor sie aufblinkt.
  • Seite 18: Reset

    05) Die LED-Anzeigen „DMX“ und „Manueller Dimmer“ leuchten auf. Wartung Der Lightbrick von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit.
  • Seite 19: Fehlersuche

    04) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 05) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Verteiler oder Controller...
  • Seite 20 Lightbrick Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte Der Controller ist nicht •...
  • Seite 21: Technische Daten

    Lightbrick Technische Daten Modell: Showtec Lightbrick Eingangsspannung: 230 V AC, 50 Hz Interne Sicherung: F0.315A/250V Sicherung pro Kanal: F6.3L/250V Ausgabeleistung pro Kanal: 5 A, gesamt 16 A Anschlüsse: 4-Schuko-Steckdosen, 3-poliger DMX-Ausgang, 3-poliger DMX-Eingang Steuerung: DMX-512, selbstständiger Modus, Musiktaktung DMX-Kanäle: 1, 2 oder 4...
  • Seite 22 ©2017 Showtec...
