SHOWTEC 41072 Bedienungsanleitung

Led panel controller
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

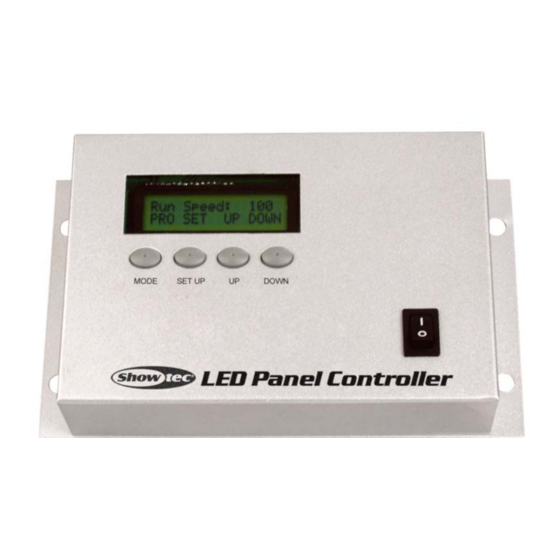

LED Panel Controller
ORDERCODE 41072

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC 41072

Inhaltszusammenfassung für SHOWTEC 41072

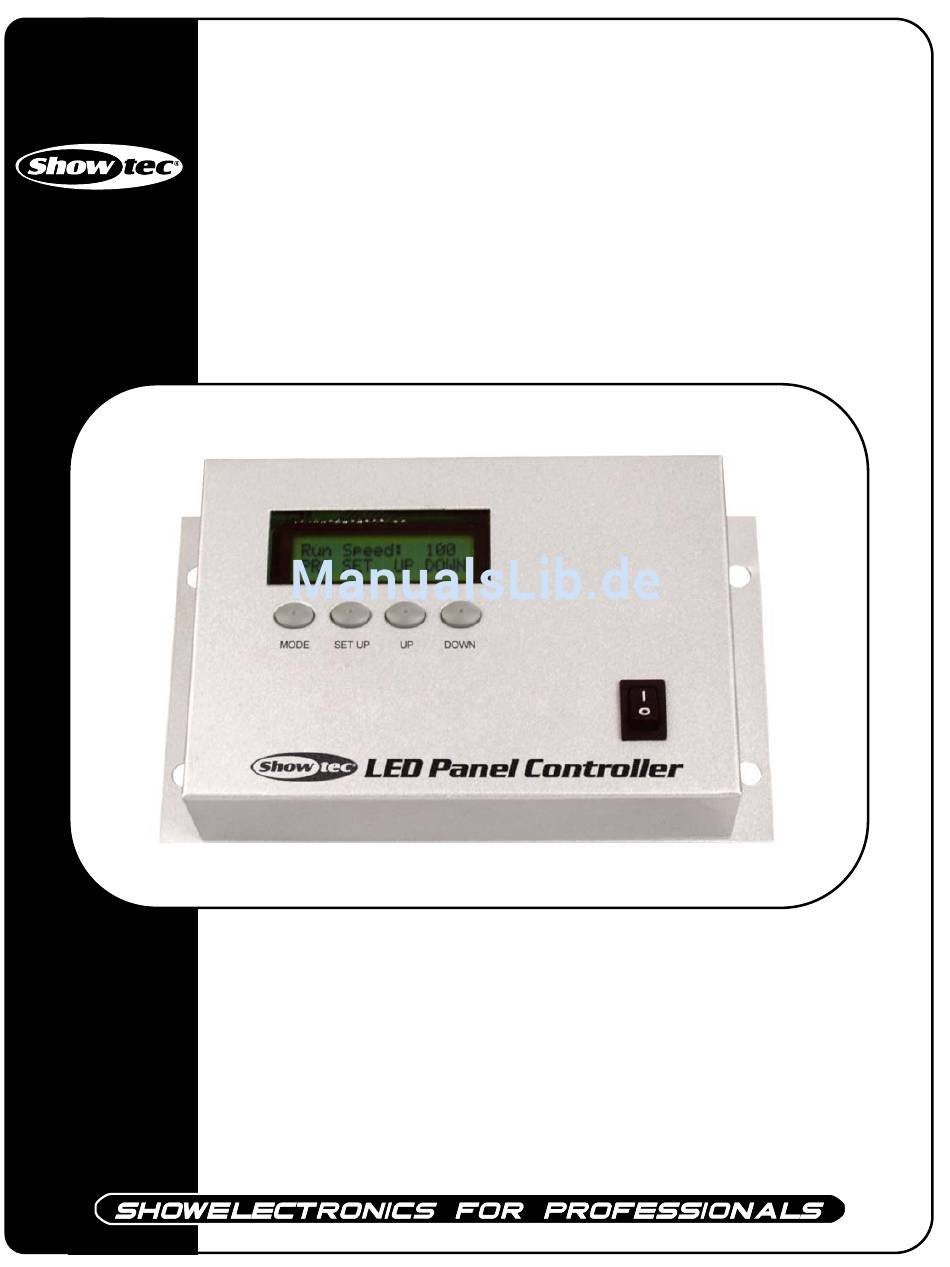

  • Seite 1 LED Panel Controller ORDERCODE 41072...
  • Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!

  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec LED Panel Controller Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht..…………………………………………………………………………………..…………. Rückseite……………......…………………………………………………………..…..…..….. Installation................…...…………………………………….…..Aufstellung und Bedienung............……..…………………………….…… Stand-alone………..………………………………………………………………………..….………….…… DMX-controlled………………………………………………………………………..….………….………… Set Up Example...................………..….….…….…………….… Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…...

  • Seite 4: Warnung

    WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung.

  • Seite 5: Bestimmungsgemäße Verwendung

    (z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •...

  • Seite 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Features Der LEDPanel Controller kann bis zu 500 RGB LED-Panels steuern. • 21 vorprogrammierte Szenen und Lauflichter • 144 LEDs pro Meter Röhre. • DMX-steuerbar oder Stand-alone-Controller. • 1 Output (500 Röhren können gesteuert werden) • DMX IN und DMX OUT. Geräteübersicht Abb.

  • Seite 7: Aufstellung Und Bedienung

    einwandfreie Übertragung innerhalb der Datenverbindung zu gewährleisten. Schalten Sie keinen Strom ein, bevor nicht das ganze System aufgebaut und richtig angeschlossen ist. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. Aufstellung und Bedienung Folgen Sie den untenstehenden Hinweisen zur Einstellung Ihres bevorzugten Bedienungsmodus bei Ihrem Produkt.
  • Seite 8 9. Color Change Function Set : Run Speed 0-100 (1X Set Up) Flash Freq 0-100 (2X Set Up) Mode : Rückkehr zum Modus Menu 10. Slow Flow 1 Function Set : Run Speed 0-100 (1X Set Up) Flash Freq 0-100 (2X Set Up) Mode : Rückkehr zum Modus Menu 11.

  • Seite 9: Dmx-Controlled

    DMX Controlled 1. Schalten Sie den Power-Schalter an. Das Gerät startet im Test-Modus. Drücken Sie die MODE-Taste, um den Modus einzustellen. Schalten Sie in den System-Modus, drücken Sie dann die Set-up-Taste. Fügen Sie die Anzahl des Panels ein, die Sie benutzen. Zur DMX-Steuerung benötigen Sie DMX Channel: 1-65535, drücken Sie dann noch einmal die Set-up- Taste.

  • Seite 10: Set Up Example

    Set Up Example Wartung Der Showtec LED Panel Controller benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel.

  • Seite 11: Produktbeschreibung

    Produktbeschreibung Modell: Showtec LED Panel Controller (41072) Spannung : AC 230V-50Hz (CE) Output : 12V DC Maße : 210 x 125 x 45 mm (LxBxH) Gewicht : 0,64 kg Modell: Showtec LED Panel (41070) Spannung : AC 230V-50Hz (CE) Maße : 610 x 610 x 45 mm (LxBxH) Gewicht : 8,9 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung.
  • Seite 12 2005 Showtec.
