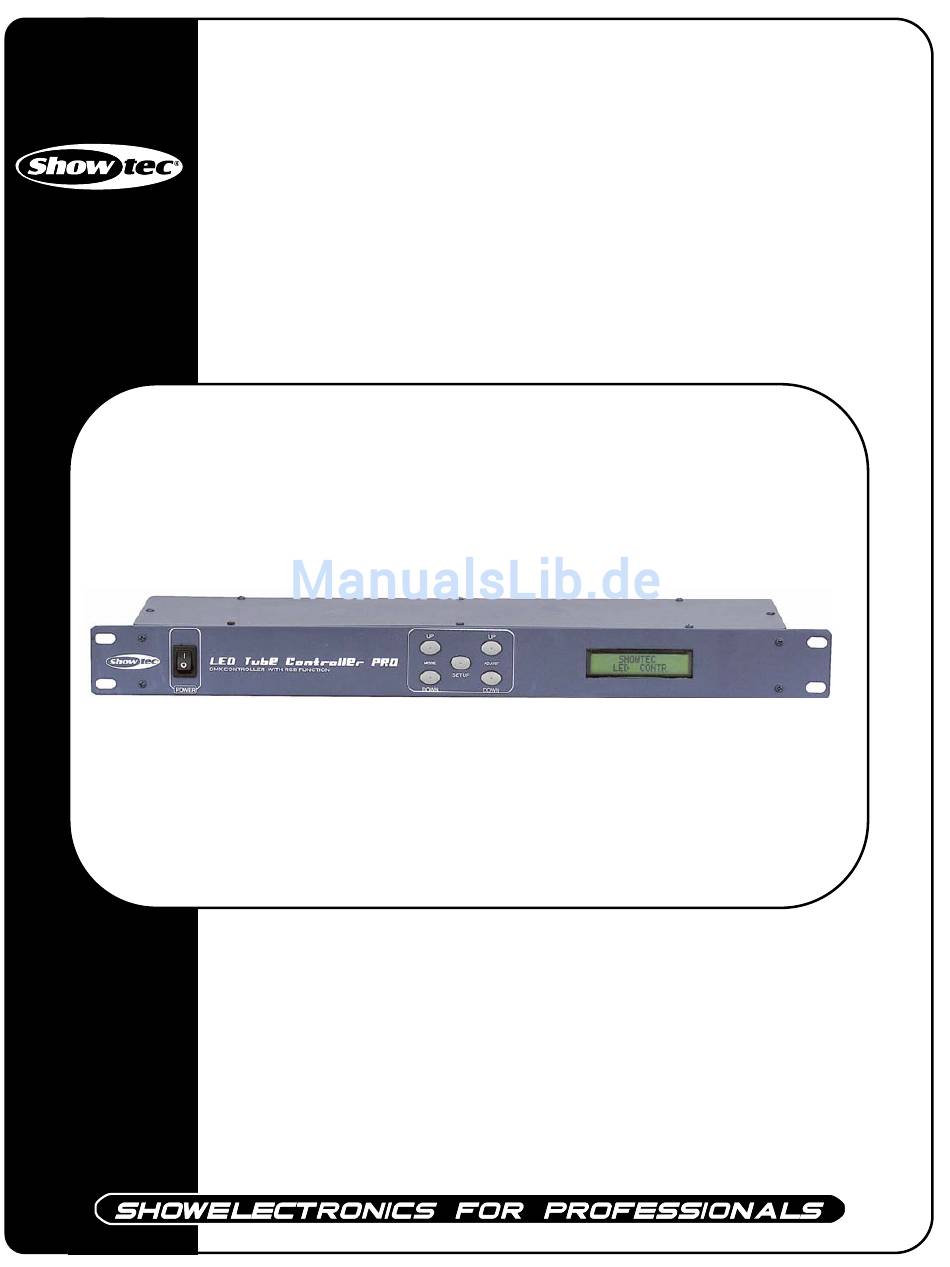

- Seite 1 19” LED Tube Controller ORDERCODE 41003 Version 6.0...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Single 3 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec 19“ LED Tube Controller Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………... Features…….……………………………………………………………………………………….……...…. Geräteübersicht ……………………………………………………………………………………………….. Rückseite ………………………………………………………………………..…………………………….. Installation................…...…………………………………….…... Aufstellung und Bedienung............……..……………………………...….. Stand-alone………..………………………………………………………………………..….………….…… Menü.………………………………………………………………………..….………….…………………… DMX- gesteuert ………………………………………………………………………..….………….………… Set Up-Beispiel...................………..….….…….……………... Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung

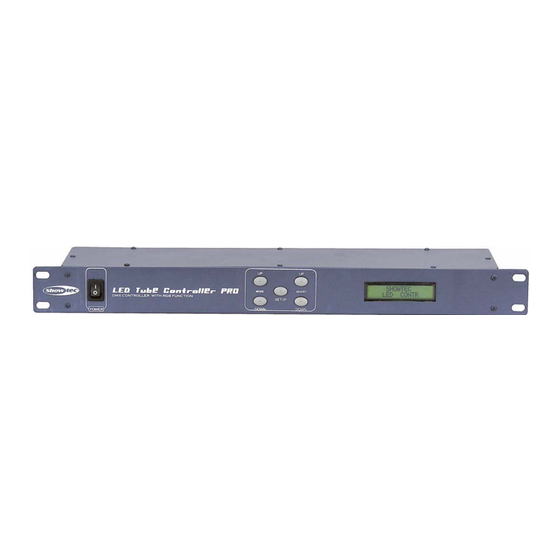

GERÄTEBESCHREIBUNG Features Der 19" LED-Tube Controller wurde für anspruchsvolle Anwender entwickelt: • 5 DMX-Kanäle • Steuerbarer DMX- oder Stand-alone-Controller • 1 Output (1000 Röhren können gesteuert werden) • DMX IN und DMX OUT Geräteübersicht Abb. 1 1) ON / OFF 2) Mode-Up: Ändern Sie die vorprogrammierten Modi (nach oben). -
Seite 7: Aufstellung Und Bedienung
Aufstellung und Bedienung Folgen Sie den entsprechenden Hinweisen, wenn Sie sich für einen der unten genannten Bedienungsmodi entscheiden. Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Sie können das Gerät wie folgt bedienen: 1. -
Seite 8: Menü
Menü 1. Black-out 2. Static ROT 3. Static GRÜN 4. Static GELB 5. Static BLAU 6. Static PURPER 7. Static CYAN 8. Static WEIß 9. Color Change Function Set 10. Slow Flow 1 Function Set 11. Slow Flow 2 Function Set 12. - Seite 9 17. 2 Color Chase Function Set : Run Speed 0-100 (1X Set Up) Flash Freq 0-100 (2X Set Up) Color Sort 0-20 (3X Set Up) Mode : Rückkehr zum Modus Menü 18. 2 Color Flow Function Set : Run Speed 0-100 (1X Set Up) Flash Freq 0-100 (2X Set Up) Color Sort 0-20 (3X Set Up) Mode :...
-
Seite 10: Dmx-Gesteuert
DMX-gesteuert 1. Schalten Sie den Power-Schalter ein. Das Gerät startet im Test-Modus. Drücken Sie die MODE-Taste, um in die Modus-Einstellung zu gelangen. 2. Schalten Sie auf System-Modus und drücken Sie dann die Set-Up-Taste. Geben Sie die Anzahl Röhren ein, die Sie verwenden. 3. - Seite 11 Die nächsten Einstellungen sind nur regulierbar, wenn CH1 = 160-169 oder 170-179 aktiv sind. 2 Color Chase / 2 Color Flow 0-11 Rot + Grün 12-23 Rot + Gelb 24-35 Rot + Blau 36-47 Rot + Purpur 48-59 Rot + Cyan 60-71 Rot + Weiß...
-
Seite 12: Set Up-Beispiel
Set-Up Beispiel Wartung Der Showtec 19” LED Tube Controller benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Alkohol oder Lösungsmittel. -
Seite 13: Technische Spezifikationen
Technische Spezifikationen Modell: Showtec 19” LED Tube Controller (41003) Voltage : AC 230V-50Hz (CE) Input Voltage: 9-12V / 500mA external adapter Maße : 482,6 (1HE) x 101,7 x 46 mm (LxBxH) Gewicht : 1,14 kg Modell: Showtec LED Tube (41000) Maße inkl.
