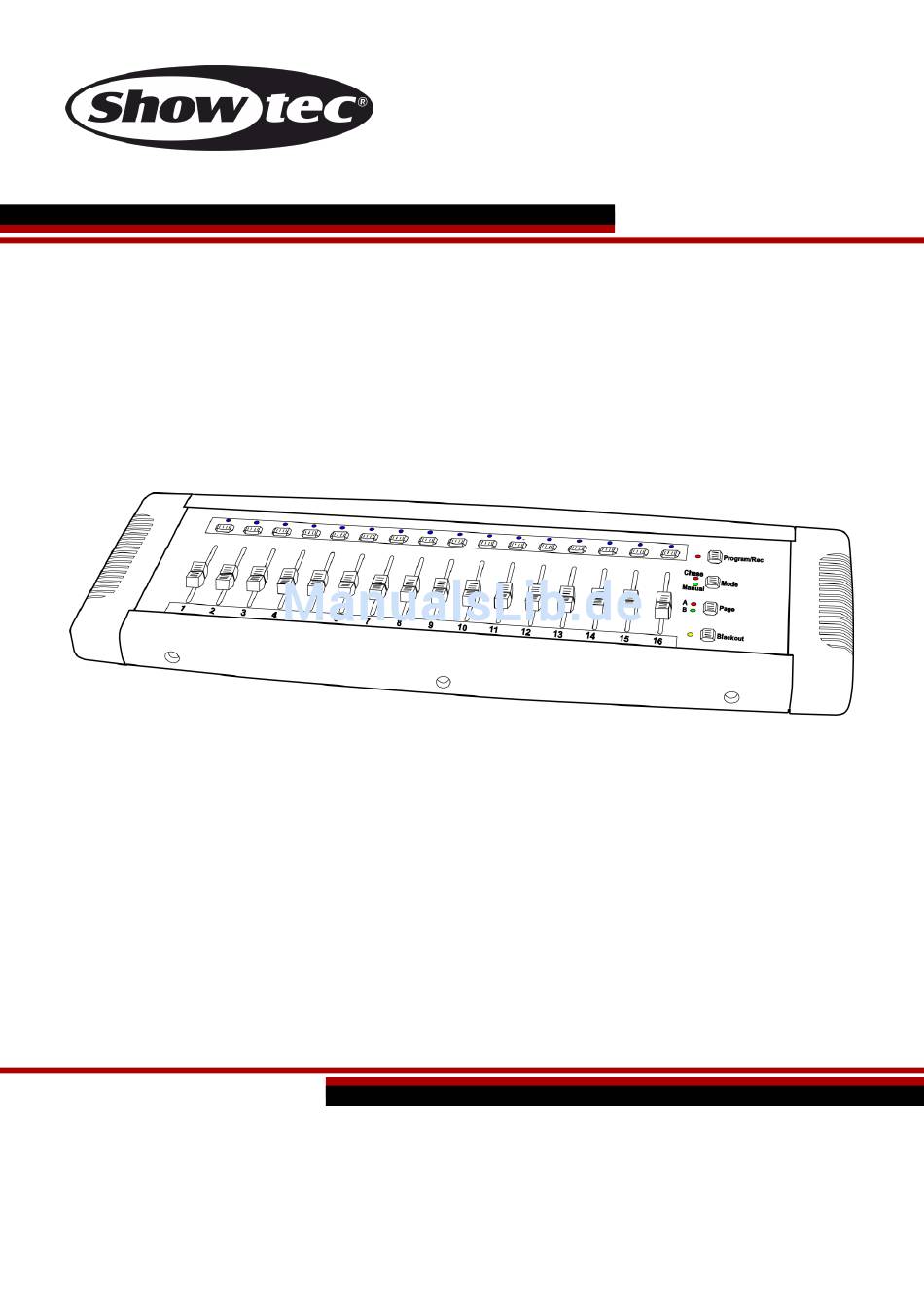

- Seite 1 HANDBUCH DEUTSCH Easy 16 Bestellnummer: 50406 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Easy 16 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Rückseite ..................................7 Installation ................................... 7 Setup und Betrieb ................................7 Verbinden der Geräte .............................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Easy 16 DC-Netzteil (1,75m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Easy 16. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Easy 16 Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
Easy 16 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

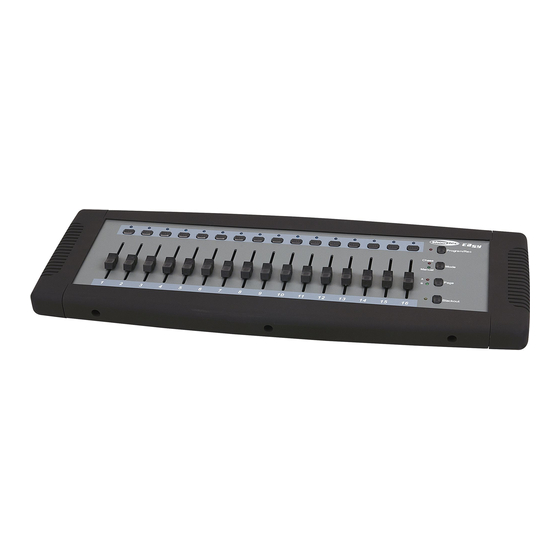

Easy 16 Beschreibung des Geräts Funktionen Der Easy 16 von Showtec ist ein kompakter Lichtcontroller mit sehr praktischen Funktionen: • Programmierbarer DMX-Controller mit 32 Kanälen • Gesamte Ausgangskanäle: 32 (2 Seiten mit jeweils 16) • 12 Szenen • Manueller Modus •... -
Seite 8: Rückseite
14) On/Off-Netzschalter zum Ein- und Ausschalten des Controllers Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Easy 16. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 9: Verbinden Der Geräte
Easy 16 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 10: Steuerungsmodi
Easy 16 Steuerungsmodi 1. Programmierung 01) Drücken Sie PROGRAM und dann die SCENE-Tasten 1, 5, 6, 8. 02) Stellen Sie den DMX-Wert mit dem Regler und der PAGE-Taste (8) ein. 03) Halten Sie PROGRAM (10) gedrückt und wählen Sie den Speicherplatz aus, unter dem die Szene gespeichert werden soll. -
Seite 11: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Easy 16 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 12: Fehlersuche
02) Die LEDs. Geben Sie den Easy 16 an Ihren Showtec-Händler zurück. 03) Ein LED-Effektlicht reagiert nicht auf den Easy 16: Überprüfen Sie die DMX-Adresse des Geräts und des Controllers. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. -
Seite 13: Technische Daten
Easy 16 Technische Daten Modell: Easy 16 Eingangsspannung: DC 9Volt - 500mA Abmessungen: 535 x 195 x 100 mm (LxBxH) 19-Zoll-Rackmontage, 3HE Gewicht: 2,8 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) DMX-Kanäle:... -
Seite 14: Abmessungen
Easy 16 Abmessungen Bestellnummer: 50406... - Seite 15 ©2014 Showtec...
