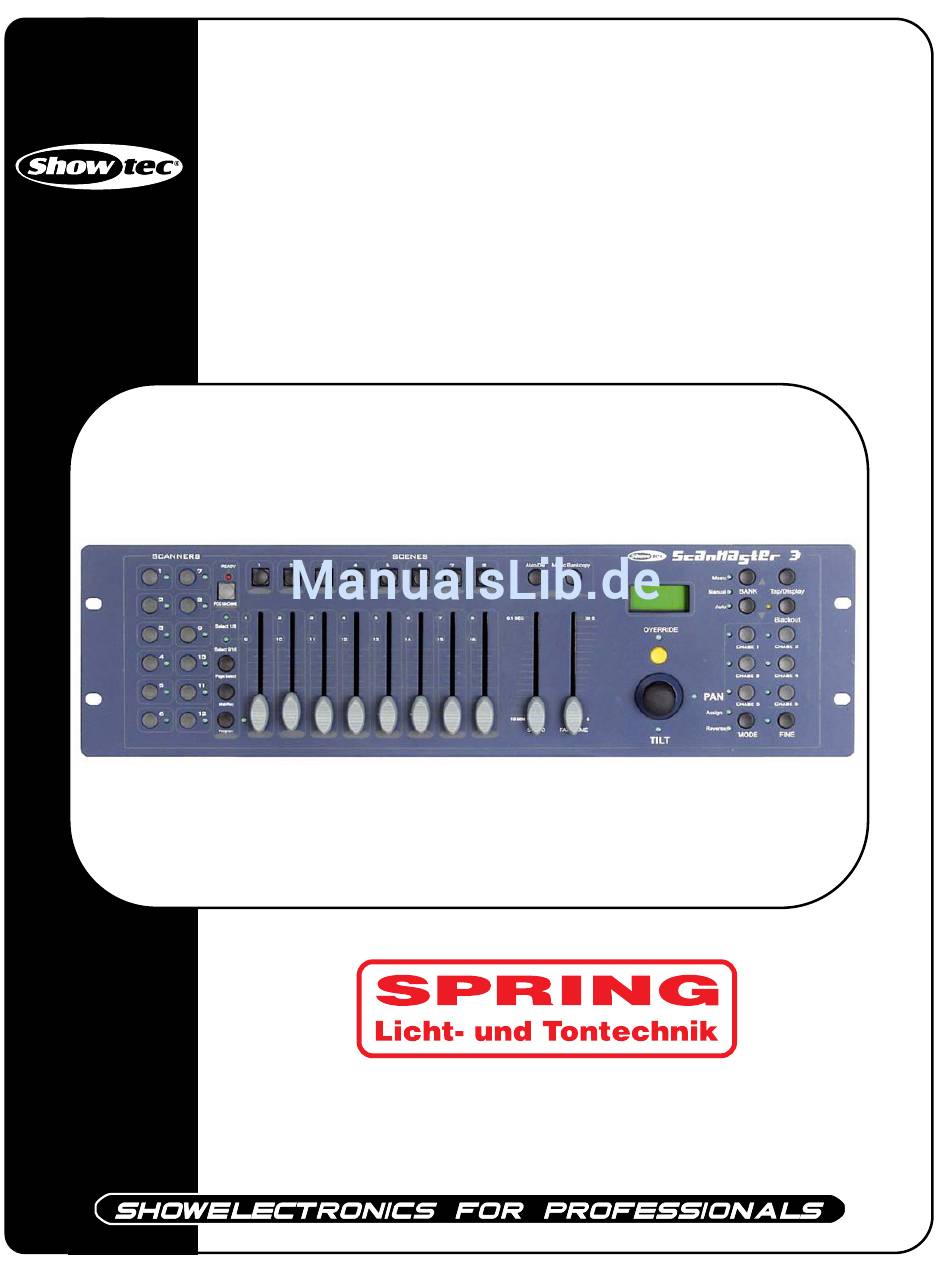

- Seite 1 Scanmaster 3 ORDERCODE 50337 www.shop.showtechnic.ch...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Scanmaster 3 Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………... Features……………………….………………………………………………………….………………….…. Geräteübersicht…….………………………………………………………………………………………….. Rückseite…………………......……………………………………………………..…..…..….. Installation................…...…………………………………….…... Aufstellung und Bedienung............……..……………………………...….. Display-Anzeige………..………………………………………………………………….……...………….. Unit Set Up………………………………………….……...………………………………….……...………... Set Up Joystick…………………………………….……...………………………………….……...………..SZENEN………………………………………….……...………………………………….……...…………… - Eine Szene programmieren......………......……………………..……… - Eine Musterszene programmieren........…..…………..………………….. - Eine Szene bearbeiten.…………………..…………......……………………...……... - Seite 4 DATEN TRANSFER………..………………….……………………………………………………………… - eine größere Datenmenge senden.…………………..……….…………..……..……….………….. - eine größere Datenmenge empfangen..….…………..……….…………………...……….……….. - MIDI Kanal-Einstellung....……………………..…………………….………………..………… Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…...
-
Seite 5: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. - Seite 6 (z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •...
-
Seite 7: Gerätebeschreibung

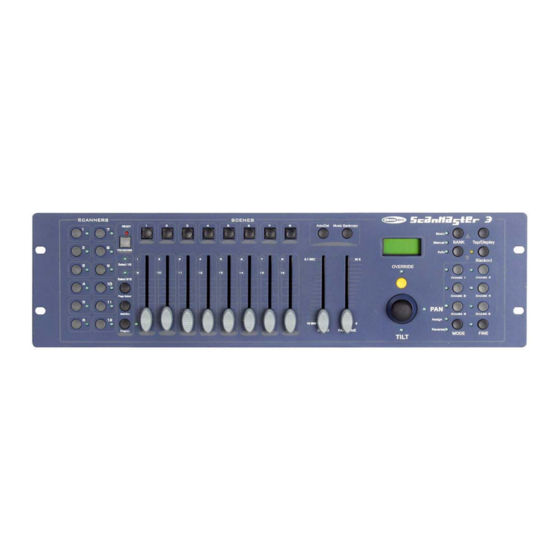

GERÄTEBESCHREIBUNG Features Der Scanmaster 3 ist ein Lichtcontroller von Showtec und verfügt über 192 DMX-Kanäle • 12 Scanner mit jeweils16 Kanälen • 30 Banks von 8 programmierbaren Szenen • 6 programmierbare Lauflichter aus 240 Szenen • 8 Regler zur manuellen Steuerung von Kanälen •... -
Seite 8: Blackout-Taste
1) SCANNER-Tasten Um Scanner für Eingaben, Programmierung oder Abspielen auszuwählen. 2) FOG MACHINE-Taste Mit dieser Taste kann man die Nebelmaschine steuern. Die entprechende LED zeigt den Arbeitsstatus an (READY). 3) SCENE-Tasten Wenn man die Szene-Tasten drückt, speichert man die entsprechenden Szenen. Es gibt ein Maximum von 240 programmierbaren Szenen. -
Seite 9: Rückseite
Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Der Scanmaster 3 ermöglicht die Programmierung von 12 Scannern mit jeweils 16 DMX-Kanälen; 30 Banks aus 8 programmierbaren Szenen, 6 Lauflichter aus 240 Szenen mit 8 Kanalreglern, ein Joystick und andere Funktionstasten. -
Seite 10: Display-Anzeige
Display Anzeige Das LCD-Display enthält maximal 2 Zeilen, jede kann bis zu 8 Ziffern enthalten. Beachten Sie die untenstehenden Informationen. LCD Display Message Szene 1 Bank 1 CHASE1 Lauflicht 1 ist aktiviert STEP 009 Der neunte Schritt eines Lauflichts DATA 184 DMX-Wert (000-255) SP: 1M54s Die laufende Geschwindigkeit beträgt 1 Minute 54 Sekunden... -
Seite 11: Szenen
SZENEN Eine Szene programmieren Rufen Sie den Programm-Modus auf (siehe "Program-Mode"). Überprüfen Sie den Blackout-Key und vergewissern Sie sich, dass die LED nicht leuchtet. Wenn die LED leuchtet drücken Sie einmal, um den Blackout-Modus zu verlassen. Stellen Sie sicher, dass die Geschwindigkeits- und Fade-Time-Regler auf 0 stehen. Drücken Sie die Scanner-Taste, die zu dem Gerät gehört, das Sie steuern möchten. -
Seite 12: Scanner-Einstellungen Kopieren
Scanner-Einstellungen kopieren Diese Einstellung ermöglicht Ihnen das Kopieren der Einstellungenvon einem Scanner zum anderen. Halten Sie die Scanner-Taste gedrückt, die Sie kopieren wollen. Während Sie die Taste gedrückt halten, tippen Sie die Taste des Scanners, auf den Sie die Einstellungen kopieren wollen. -
Seite 13: Lauflichter
LAUFLICHTER Ein Lauflicht programmieren Hinweis: Um ein Lauflicht zu programmieren, müssen Sie bereits Szenen programmiert haben. Mit dieser Funktion können Sie in einer festgelegten Reihenfolge durch 240 Szenen surfen. Es wird empfohlen, alle Lauflichter im Controller zu löschen, bevor Sie zum ersten Mal Lauflichter programmieren (siehe auch "Alle Lauflichter löschen"). -
Seite 14: Joystick / Kanal Auswahl
JOYSTICK / KANAL AUSWAHL Set-up Joystick Halten Sie die PROGRAM-Taste gedrückt, bis die LED leuchtet. Halten Sie die MODE- und FINE-Taste gleichzeitig gedrückt, die entsprechende LED sollte leuchten. Wenn die umgekehrte LED leuchtet , drücken Sie die FINE und MODE-Taste erneut, um in den Assign-Modus zu gelangen. -
Seite 15: Fade Time
FADE TIME Fade-Time/ Zuweisen Fade-Time Wenn das Gerät aus ist, drücken Sie die MODE und die Tap/Display-Tasten gleichzeitig. Schalten Sie das Gerät wieder ein, tippen Sie die Tap/Display-Taste um zwischen Fade-Time und Assign-Fade-Time zu wechseln. Die LCD zeigt: Drücken Sie die MODE und Tap/Display-Tasten gleichzeitig, um die Einstellungen zu speichern. Wenn Sie die Einstellungen nicht sichern wollen, drücken Sie den Blackout-Key, um diesen Modus zu verlassen. -
Seite 16: Abspielen Von Lauflichtern
Lauflicht aktiviert und reagiert auf den Musikrhythmus. DATEN TRANSFER Der Datentransfer erlaubt dem Anwender, alle Informationen von einem Scanmaster 3 zu einem zweiten Scanmaster-Gerät zu senden. Sie müssen die Geräte mit einem 3-poligen XLR-Kabel anschließen. Bei dem Gerät, das die Information sendet, muss das Kabel im DMX-Ausgangsstecker stecken. Bei dem Gerät, das die Information empfängt, muss das Kabel zum DMX-IN führen. -
Seite 17: Wartung
Wartung Der Showtec Scanmaster 3 benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 18: Produktbeschreibung
Produktbeschreibung Modell: Showtec Scanmaster 3 Voltage : AC 230V-50Hz (CE) Power input: DC9 ~ 12V, 500 mA min. Audio trigger: eingebautes Mikrofon DMX Input : 3-pin XLR Male connector DMX Output : 3-pin XLR Female connector Midi Input: 5-pin connector Maße : 482 x 134 x 85 mm (LxBxH) - Seite 19 2004 Showtec.
