Festoonlight Q4 Controller
Der Festoonlight Q4 Controller kann im Kontrollmodus mit einem anderen Controller gesteuert oder im
selbstständigen Modus ohne Controller betrieben werden.
Bedienfeld
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Oberseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der Festoonlight Q4 Controller von einem DMX-Controller angesteuert wird.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Festoonlight Controller
verwenden.
Ohne Pixelstansteuerung hat das Gerät 8 Kanäle. Daher sollte die DMX-Adresse des ersten Festoonlight
Q4 Controllers 1(001) sein. Die DMX-Adresse des zweiten Festoonlight Q4 Controllers sollte 1+8=9 (009)
und die DMX-Adresse des dritten Festoonlight Q4 Controllers sollte 9+8=17 (017) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann. Wenn zwei oder mehreren Festoonlight Q4 Controllern ähnliche Adressen
zugewiesen werden, reagieren sie entsprechend ähnlich.
Hinweis: Wenn Sie mehrere Geräte anschließen und im Modus „Full Pixel" (480 Kanäle) betreiben
möchten, müssen Sie Art-Net verwenden. Siehe Art-Net-Einstellungen auf Seite 15 für weitere
Informationen.
Steuerung:
Nachdem Sie allen Festoonlight Controllern eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult ansteuern.
Hinweis: Beim Einschalten erkennt der Festoonlight Q4 Controller nicht automatisch, ob er DMX-512-Daten
empfängt. Sie müssen manuell zur DMX-Steuerung umschalten. Nähere Informationen siehe 3. DMX- IN
auf Seite 21.
Hinweis: Am letzten Gerät muss ein Endstecker mit einem Widerstand von 120 Ohm angebracht werden,
um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 41750

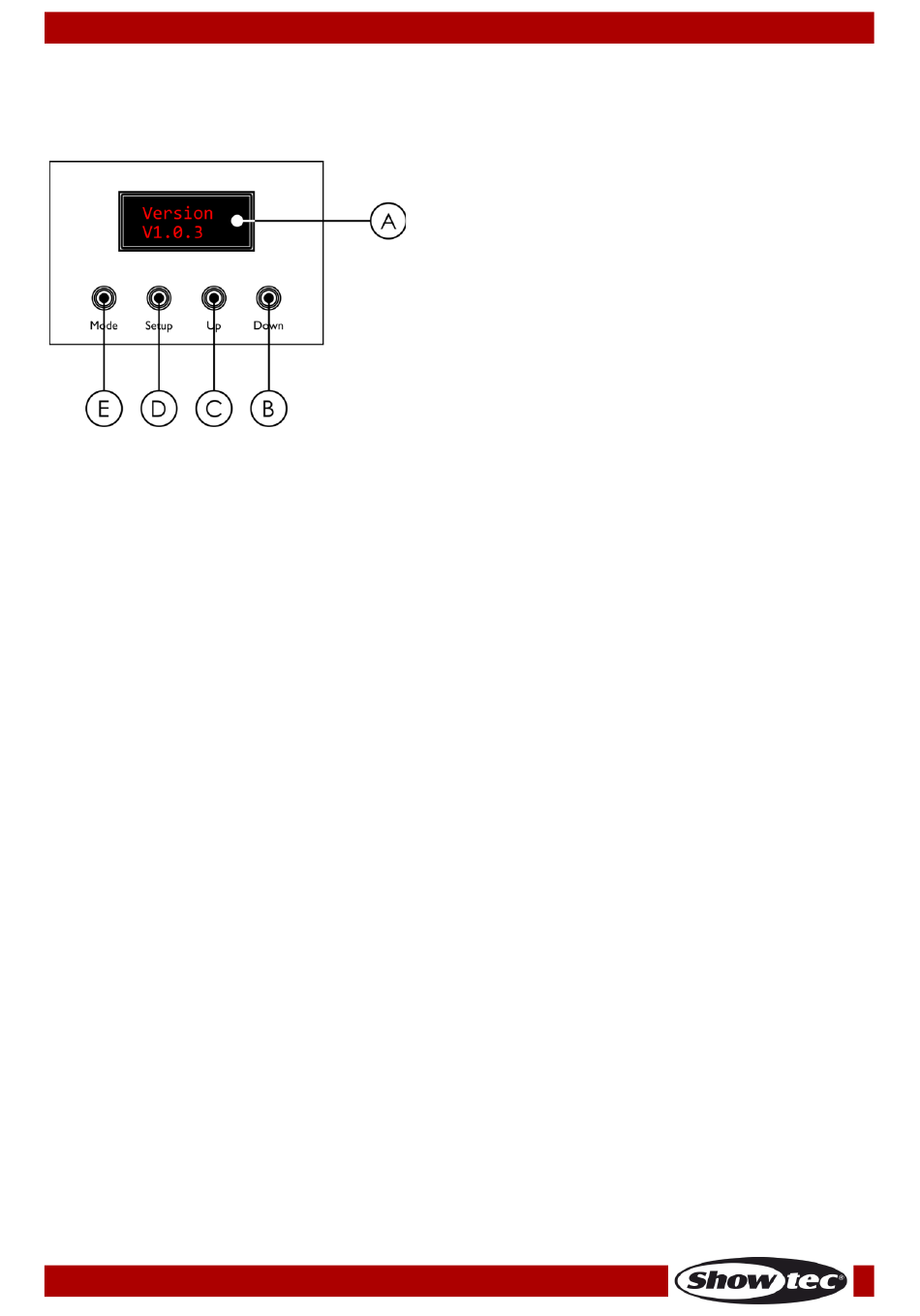

A)
LCD-Display
B)
DOWN-Taste
C)
UP-Taste
D)
SETUP-Taste
E)
MODE-Taste
Abb. 10
18
