Controller-Vorderseite

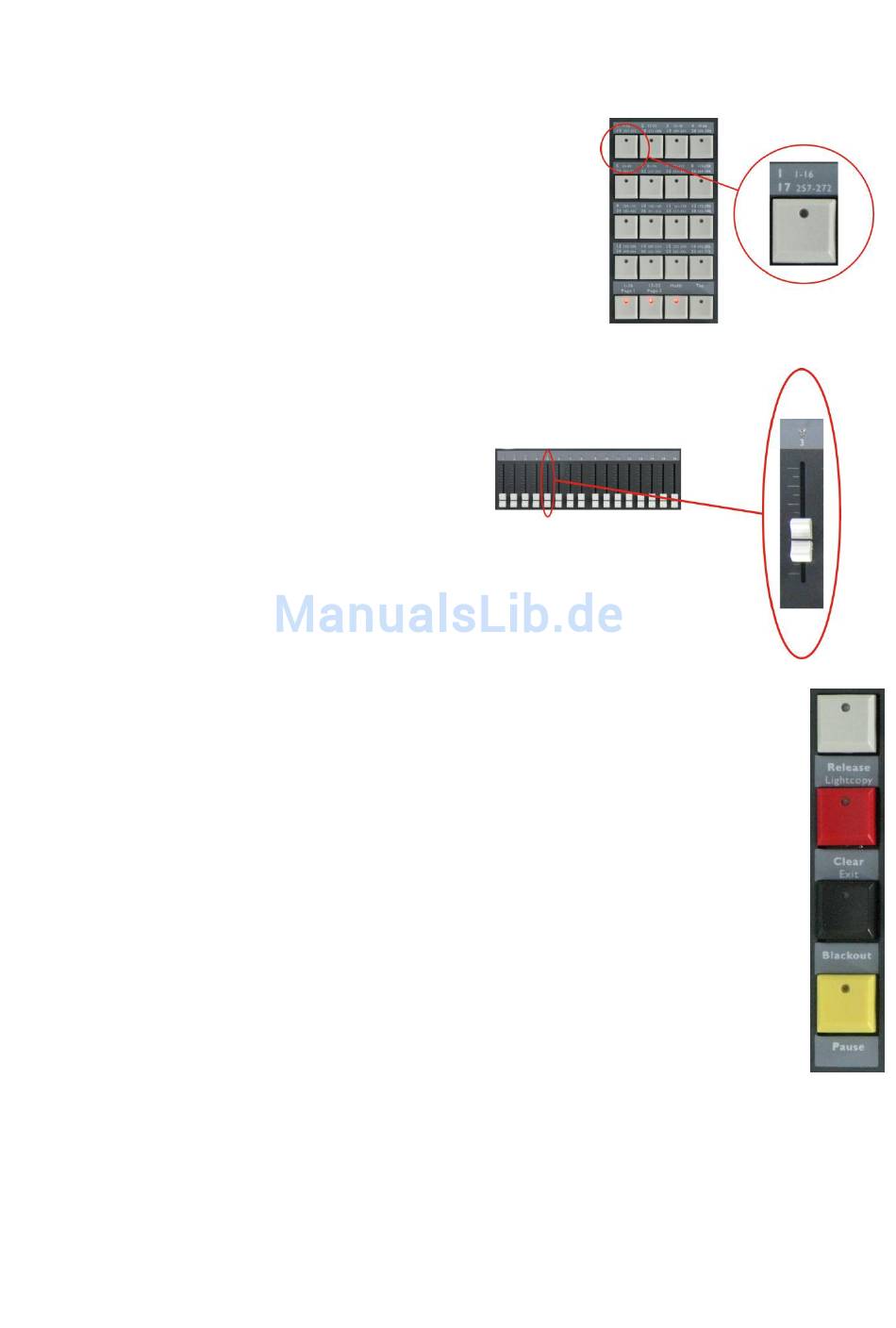

1) Fixture wahltasten
Es gibt je 16 Tasten auf Seite 1-16 und Seite 17-32, alle für
Vorrichtungswahl. Sie können bis zu 32 Vorrichtungen wählen.
Jeder Vorrichtung können 16 DMX-Kanäle zugeordnet werden.
Wenn eine Vorrichtung gewählt ist, leuchtet die LED-Anzeige in
der Taste auf.
Wenn die LED-Anzeige der Vorrichtungswahltaste blinkt, zeigt die
LED-Anzeige des entsprechenden Faders den Status der Vorrichtung
an.
Es ist möglich, entweder eine Vorrichtung oder mehrere Vorrichtungen
gleichzeitig zu aktivieren oder zu deaktivieren. Zum Beispiel: Drücken
und halten Sie Taste 4 und drücken Sie dann Taste 10, um die
Vorrichtungen 4, 5, 6, 7, 8, 9 und 10 gleichzeitig zu aktivieren.

2) Schieber und LED-Anzeigen

Das Gerät hat 16 Fader, jeder mit einer LED-Anzeige.
Durch Verwendung der Vorrichtungstasten und der Fader
können Sie alle 512 Kanäle in Echtzeit steuern.

3) Funktionstasten

Release:
Während Wiedergabe einer Verfolgung hat Bewegung eines Faders keine Wirkung.
Wenn Sie den Fader doch verwenden wollen, so drücken Sie Release.
LightCopy:
Verwenden Sie diese Taste zum Kopieren von Daten von einer Vorrichtung zu einer anderen.
Stellen Sie zuerst die Kanäle der einen Vorrichtung mit den Fadern ein und drücken und halten
Sie dann LightCopy + die gegenwärtige Vorrichtungswahl, bis das LCD-Display „Copy OK"
anzeigt.
Drücken und halten Sie erneut LightCopy + die Taste der Zielvorrichtung, bis das Display
„Paste OK" anzeigt. Nun haben Sie die Daten von einer Vorrichtung zu einer anderen kopiert.
Clear:
Die Funktion dieser Taste ändert sich mit dem Zustand des Gerätes.
Exit:
Verwenden Sie diese Taste zum Austritt aus dem Modus Program oder Delete.
Blackout:
Verwenden Sie diese Taste, um alle Ausgänge abzuschalten.
Pause:
Drücken Sie diese Taste, um alle laufenden Verfolgungen zu pausieren.
