Inhaltszusammenfassung für SHOWTEC MultiDim MKII

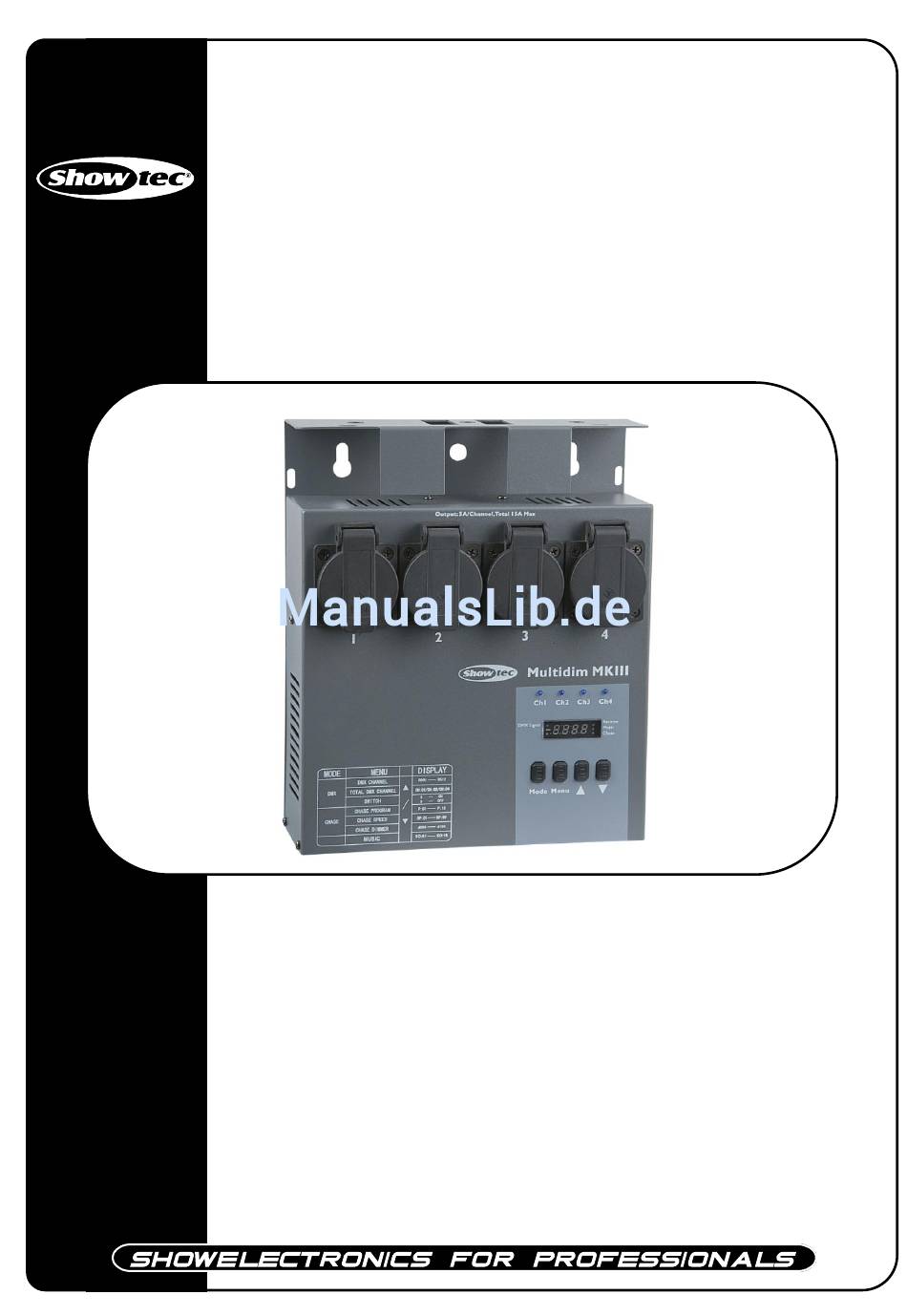

- Seite 1 MultiDim MKII ORDERCODE 50386 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der Produkte mit der besten Qualität und dem besten Preis an, die momentan auf dem Markt erhältlich sind. Entscheiden Sie sich also auch das nächste Mal wieder für Showtec, wenn Sie auf der Suche nach weiteren großartigen Beleuchtungsgeräten sind.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Multidim MKIII ™ Produktanleitung Warnung......…...……………..…………………………..…………….……………....... Sicherheitsanweisungen……………………………………………………………………………………....Betriebsbestimmungen.…………………………………………………………………………....... Montage.………………………………………………………………………………………………......Vorgehensweise für die Rückgabe……………………………………………............ Reklamationen……………………………………....................Beschreibung.......…...………………………………………….………………………........Features und Überblick……………....………….……….……….…………………….……......Rückseite……………………………….…………………...…………………….………..........Installation....…...…………………………………………………………..……..….......... Aufstellung und Bedienung..………………………………................Chase-Modus (Lauflicht)............…………..………………………………………… DMX-Modus...............……………………………………………………………..…. Musiksteuerung.…………………........……………………...………………………………….……. Instandhaltung......………..………….…….……………………..………………........Austausch der Sicherung....………….………………………………………......... Fehlersuche.........……….………………….……………………………..........Produktspezifikationen......…………….…….……………………………………………...... -
Seite 4: Warnung
WARNUNG ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Hinweise zum Auspacken Packen Sie umgehend nach Erhalt des Produktes vorsichtig den Karton aus und prüfen Sie den Packungsinhalt auf Vollständigkeit und Unversehrtheit. Benachrichtigen Sie Ihren Händler sofort und bewahren Sie das Verpackungsmaterial für weitere Kontrollen auf, wenn Transportschäden an den Produkten sichtbar sind oder der Karton selbst schlecht behandelt worden zu sein scheint. -
Seite 5: Betriebsbestimmungen
Gerät schaden. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß funktionieren, schalten Sie es bitte sofort aus. Verpacken Sie das Gerät sicher (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler. -
Seite 6: Montage
Montage Folgen Sie bitte den europäischen und nationalen Richtlinien hinsichtlich der Montage an Traversensystemen und allen weiteren Sicherheitsangaben. Wir empfehlen Ihnen die Installation nicht selber durchzuführen! Lassen Sie immer die Installation von einem autorisierten Fachmann durchführen! Vorgehensweise: Wenn der Multidim von der Decke oder hoch liegenden Trägern abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. -
Seite 7: Vorgehensweise Für Die Rückgabe
Vorgehensweise für die Rückgabe Zurückgegebene Ware muss im Voraus bezahlt und in der Originalverpackung verschickt werden, Rückholzettel werden nicht akzeptiert. Die Verpackung muss gut sichtbar mit einer Rücksendenummer (RMA-Nummer) versehen werden. Produkte ohne Rücksendenummer werden abgelehnt. Highlite wird keine zurückgeschickten Produkte annehmen und weist jegliche Verantwortung von sich. -
Seite 8: Beschreibung

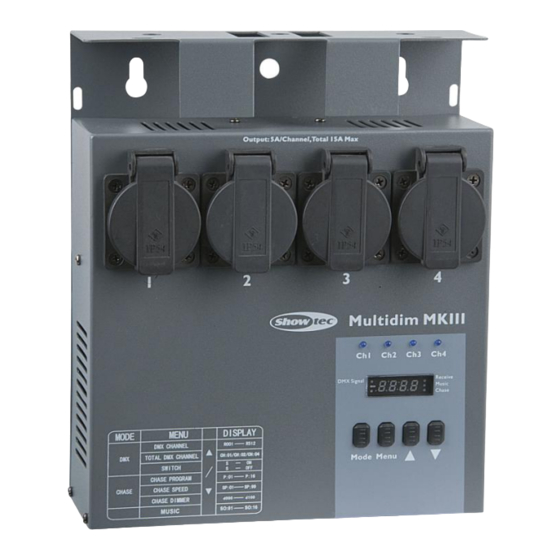

GERÄTEBESCHREIBUNG Features • 3-pin Standard DMX IN/OUT Ports • 0-100% Dimm-Level • 16 eingebaute Programme bezüglich Geschwindigkeit und Dimmer • Versorgt 4 Kanäle mit Dimm-Control Information (mit DMX 512 Steuerung) • Speicher bei Stromausfall • 4-stelliges Segment Display zeigt laufende Aktivität und Funktionsstatus •... -
Seite 9: Rückseite
Es gibt 2 Versionen des MultiDim: Standardversion Bestell-Nr. 50386 IEC-Version Bestell-Nr.: 50386I Abb. 2 Rückseite Abb. 3 9) Power-Schalter: EIN/AUS 10) Stromkabel: Schließen Sie das Stromkabel an einen passenden Stromausgang an (AC 230V~50Hz). 11) Channel-Sicherung: 6,3A 12) DMX In: 3-pin XLR männlich, um DMX-Daten zu empfangen. 13) DMX Out: 3-pin XLR weiblich, um DMX-Daten zu übertragen. -
Seite 10: Installation
Installation Entfernen Sie das gesamte Verpackungsmaterial vom MultiDim. Schrauben Sie das Equipment an die Wand und schließen Sie alle Kabel an. Trennen Sie das Gerät immer vom Hauptstrom, bevor Sie Reinigungs- oder Servicearbeiten durchführen. Bei Schäden, die durch Unachtsamkeit bzw. Fahrlässigkeit entstehen, erlischt die Garantie. Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. - Seite 11 3. Drücken Sie auf die MENU-Taste, während Sie im Chase-Modus sind, bis "SP" - gefolgt von 3 Nummern - auf dem LCD erscheint. Drücken Sie MENU, um in den Chase-Speed-Modus zu gelangen. 4. Tippen oder , bis Sie die gewünschte Geschwindigkeit erlangen.
-
Seite 12: Dmx-Modus
7. Tippen oder um Sound to Light-Programme auszuwählen. Sie können 16 verschiedene Sound-Muster wählen. DMX-Modus Benutzen Sie diesen Bedienmodus nur, wenn Sie das Pack als DMX-Dimmer verwenden möchten. Mit dieser Funktion können Sie die Intensität von non-DMX mit der Verwendung eines DMX-Controllers steuern. -
Seite 13: Musiksteuerung
3. Geben Sie ein Signal, dann startet das Lauflicht. Wartung Der Showtec MultiDim erfordert fast keine Wartung. Trotzdem sollten Sie das Gerät ab und zu reinigen. Trennen Sie die Hauptanschlüsse vom Strom und wischen Sie die Abdeckung mit einem feuchten Tuch ab. -
Seite 14: Technische Spezifikationen
Technische Spezifikationen Modell: Showtec Multidim Voltage: AC 230V-50Hz (CE) Kanal-Output: 6,3A / CH, Insgesamt 16A (CE) DMX OUT: 3-pin XLR Female DMX IN: 3-pin XLR Male keine Midi Option Maße: 212x188x71mm (LxBxH) Gewicht: 2.4 kg Design und Produktspezifikationen unterliegen Änderungen ohne vorherige schriftliche Ankündigung.
