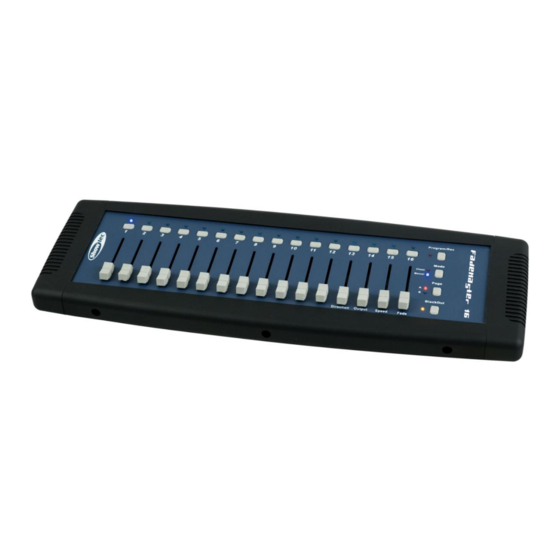

SHOWTEC Fademaster 16 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SHOWTEC Fademaster 16
Inhaltszusammenfassung für SHOWTEC Fademaster 16
- Seite 1 Fademaster 16 ORDERCODE 50406...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Fademaster 16 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Fademaster 16 Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………..… Sicherheitshinweise………………………………………………………………………………………………………. Bestimmungsgemäße Verwendung…….……………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Anspruche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………..…. Features…………………….………………………………………………………………………………………………. Geräteübersicht…….…………………………………………………………………………………………….………. Frontseite................................Rückseite…………………......………………………………………………………………….…..…..…. Installation................…...……………………………………..…....Installation............………………………………………..………........Aufstellung und Bedienung............……..……………………………....….. - Programmierung………..………….........……………………………..…......- Programmier Modus verlassen …….............………........- Chase / Manual............………................. - Chase Modus............………................- Blackout............………..................Wartung…………………............…...……………..…………………………….………..…. -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Rückgabe Prozedur
Rückgabe Prozedur Die Ware muss vorausbezahlt und in der ursprünglichen Verpackung zurück geschickt werden. Das Paket muss mit einer RMA Nummer deutlich angeliefert werden. Produkte die ohne RMA zurück geschickt werden, werden abgelehnt. Highlite akzeptiert die zurückgeschickten Waren nicht und nimmt auch keine Verantwortlichkeit dafür. -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der Fademaster 16 ist ein Controller von Showtec und verfügt über • 32 Kanal DMX-Controller • Gesamt-Output Kanäle: 16 x 2 (Seiten) • 12 Szenen zu programmieren • Manueller Modus • Eingebautes Lauflicht •. Regulierbare Geschwindigkeit: 0,1 Sek. – 10 Min. -
Seite 8: Rückseite
6) Blackout Taste Drücken Sie diese Taste, um den entsprechenden DMX-Output zu ermöglichen oder zu unterdrücken. Wenn die LED leuchtet, wird der entsprechende DMX-Output unterdrückt. Wenn man erneut die Taste drückt, geht die LED aus und der DMX-Output ist reaktiviert. 7) Direction Regler 8) Output Regler 9) Speed Regler... -
Seite 9: Aufstellung Und Bedienung
Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Programmierung 1) Drücken Sie PROGRAM und danach SCENE 1, 5, 6, 8. 2) Benutzen Sie den Fader und den PAGE-Knopf, um den DMX Wert einzustellen. -
Seite 10: Wartung
Wartung Der Showtec Fademaster 16 benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 11: Produktbeschreibungen
Produktbeschreibung Modell: Showtec Fademaster 16 Power Supply: DC 9Volt - 500mA Power connector: Adapter included Mode: Chase / Manual 32 DMX Kanäle Output: DMX-512 standard Output connector: 3-pin XLR female Input connector: 3-pin XLR male Maße: 535 x 195 x 100 mm (LxBxH)
