- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Festoonlight Q4 Controller Bestellnummer: 41750 Firmwareversion: 1.0.5 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Festoonlight Q4 Controller Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Blick von oben ................................8 Seitenansicht.................................. 8 Installation ................................... 9 Setup mit 1–3 Festoonlight Q4 Strings ........................ - Seite 3 Festoonlight Q4 Controller Technische Daten ................................32 Abmessungen ..................................33 Notizen ....................................34 Bestellnummer: 41750...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Festoonlight Q4 Controller ● Verlängerungskabel (10 m) ●... - Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Festoonlight Q4 Controller Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40 °C und darf auf keinen Fall überschritten werden. -
Seite 7: Rückgabe
Festoonlight Q4 Controller Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. -
Seite 8: Beschreibung Des Produkts
Festoonlight Q4 Controller Beschreibung des Produkts Funktionen Der Festoonlight Q4 Controller ist für die Steuerung der Festoonlight Q4 Strings konzipiert. Er ermöglicht die vollständige Pixelansteuerung für bis zu 3 Lichterketten. Wenn Sie das Setup auf maximal 6 Lichterketten erweitern möchten, benötigen Sie den optionalen Festoonlight Q4 Booster. ●... -
Seite 9: Blick Von Oben

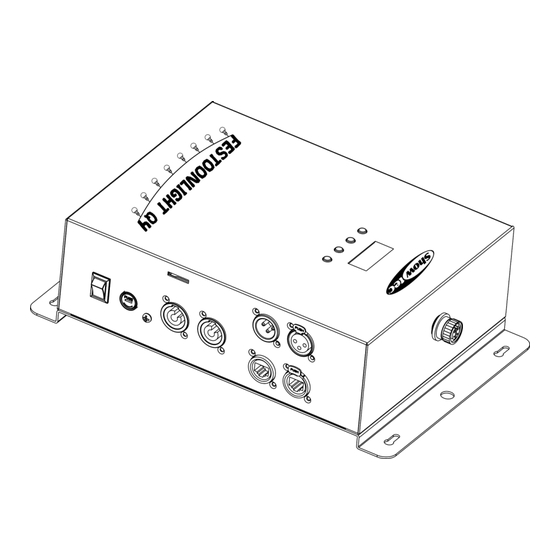

Festoonlight Q4 Controller Blick von oben Abb. 02 01) Bedienfeld: LCD-Display und Tasten Seitenansicht Abb. 03 02) Erde 03) SD-Kartensteckplatz mit Mini-SD-Karte Entfernen Sie die Mini-SD-Karte nicht aus dem SD-Kartensteckplatz! Die voreingestellten Programme werden darauf gespeichert. 04) 3-poliger DMX-Eingang 05) 3-poliger DMX-Ausgang 06) Dedizierter Anschluss für einen Festoonlight String 07) RJ45-Anschluss 08) RJ45-Anschluss... -
Seite 10: Installation
Festoonlight Q4 Controller Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Festoonlight Q4 Controller. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Der Festoonlight Q4 Controller darf nur in Innenräumen installiert werden. Die Festoonlight Q4 Strings können im Freien installiert werden. Sie sind jedoch nicht für den kontinuierlichen Einsatz im Freien geeignet. -
Seite 11: Setup Mit 4-6 Festoonlight Q4 Strings
Festoonlight Q4 Controller Setup mit 4–6 Festoonlight Q4 Strings 01) Befolgen Sie die Schritte 1–3 aus Setup mit 1-3 Festoonlight Q4 Strings, um die ersten 3 Lichterketten anzuschließen. 02) Schließen Sie das Splitterkabel des Festoonlight Q4 Boosters an die dritte Lichterkette an. 03) Schließen Sie die 4. -
Seite 12: Einrichtung Und Betrieb
Festoonlight Q4 Controller Einrichtung und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 13: Mehrere Festoonlight Controller (Master/Slave-Steuerung)
Festoonlight Q4 Controller Mehrere Festoonlight Controller (Master/Slave-Steuerung) 01) Befestigen Sie den Controller an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene Oberfläche. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Siehe Montage auf Seite 5. 02) Schließen Sie den/die Festoonlight Q4 String(s) an. -
Seite 14: Mehrere Festoonlight Controller (Dmx-Steuerung)
Festoonlight Q4 Controller Mehrere Festoonlight Controller (DMX-Steuerung) 01) Befestigen Sie den Controller an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene Oberfläche. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Siehe Montage auf Seite 5. 02) Schließen Sie den/die Festoonlight Q4 String(s) an. -
Seite 15: Mehrere Festoonlight Controller (Art-Net-Steuerung)
Festoonlight Q4 Controller Mehrere Festoonlight Controller (Art-Net-Steuerung) 01) Befestigen Sie den Controller an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene Oberfläche. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Siehe Montage auf Seite 5. 02) Schließen Sie den/die Festoonlight Q4 String(s) an. -
Seite 16: Anschluss An Ein Netzwerk
Festoonlight Q4 Controller Anschluss an ein Netzwerk Art-Net-Einstellungen 01) Schließen Sie das Gerät über den RJ45-Anschluss mit einem CAT-5/CAT-6-Kabel an Ihr Lichtmischpult/Ihren Computer an. 02) Stellen Sie die IP-Adresse Ihres Computers/Ihres Lichtmischpultes je nach den Art-Net-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 03) Setzen Sie die Subnetzmaske auf allen Geräten auf 255.0.0.0. -
Seite 17: Herstellung Eines Datenkabels
Festoonlight Q4 Controller Herstellung eines Datenkabels Sie können das Datenkabel für die Datenübertragung mit einem Standard-Ethernetkabel ersetzen. Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels. Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf Abb. 09 gezeigt. -
Seite 18: Verbinden Der Geräte
Festoonlight Q4 Controller Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 19: Bedienfeld
Festoonlight Q4 Controller Der Festoonlight Q4 Controller kann im Kontrollmodus mit einem anderen Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld LCD-Display DOWN-Taste UP-Taste SETUP-Taste MODE-Taste Abb. 10 DMX-Adresszuweisung Mit dem Bedienfeld auf der Oberseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den der Festoonlight Q4 Controller von einem DMX-Controller angesteuert wird. -
Seite 20: Menü-Übersicht
Festoonlight Q4 Controller Menü-Übersicht Bestellnummer: 41750... -
Seite 21: Hochfahren
Festoonlight Q4 Controller Hochfahren Nach dem Einschalten zeigt das Display die aktuelle Firmwareversion an und die Lampen des/der angeschlossenen Festoonlight Q4 Strings leuchten 2 Sekunden lang blau auf. Standardmäßig ist das Display des Geräts gesperrt. Um das Display zu entsperren und auf das Hauptmenü... -
Seite 22: Art-Net
Festoonlight Q4 Controller 05) Stellen Sie die Geschwindigkeit mit UP/DOWN ein. Der Einstellbereich umfasst die Werte von 0 bis 100, von langsam nach schnell. 06) Drücken Sie zur Bestätigung der Geschwindigkeitseinstellungen auf SETUP und aktivieren Sie damit das Programm. 2. Art-Net In diesem Menü... -
Seite 23: Sperrbildschirm
Festoonlight Q4 Controller Art-Net-Einstellungen - Netz-Wert: Der Einstellungsbereich reicht von 0-127. Das Netz hat 14-8 Bits. Siehe Art-Net-Einstellungen auf Seite 15 für weitere Informationen. Art-Net-Einstellungen - Subnetz-Wert: Der Einstellungsbereich reicht von 0-15. Das Subnetz hat 7-4 Bits. Siehe Art-Net-Einstellungen auf Seite 15 für weitere Informationen. -
Seite 24: Werkseinstellungen
Festoonlight Q4 Controller 8ChParty – 8 Kanäle (Party) 20Ch Pix – 80 Kanäle (20 Pixel) – Individuelle Ansteuerung jeder LED-Lampe (1 Festoonlight Q4 String) Full Pix – 480 Kanäle (Full Pixel) – Individuelle Ansteuerung jeder LED-Lampe (2-6 Festoonlight Q4 Strings) 02) Drücken Sie SETUP, um die Auswahl zu bestätigen. -
Seite 25: Dmx-Kanäle
Festoonlight Q4 Controller DMX-Kanäle 4 Kanäle (Basic) Kanal 1 – Masterdimmer 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 2 – Linearer Stroboskopeffekt 0-15 Kein Stroboskop 16-31 Stroboskopfrequenz 1 Hz (1000 ms) 32-47 Stroboskopfrequenz 1,5 Hz (675 ms) 48-63 Stroboskopfrequenz 2 Hz (500 ms) -
Seite 26: Kanäle (Rgbw)
Festoonlight Q4 Controller 31-255 Keine Funktion Kanal 4 – Geschwindigkeit voreingestellte Programme 0-255 Geschwindigkeitssteuerung, von langsam nach schnell 4 Kanäle (RGBW) Kanal 1 – Alle LEDs rot 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 2 –... -
Seite 27: Kanäle (Party)
Festoonlight Q4 Controller 8 Kanäle (Party) Kanal 1 – Masterdimmer 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 2 – Linearer Stroboskopeffekt 0-15 Kein Stroboskop 16-31 Stroboskopfrequenz 1 Hz (1000 ms) 32-47 Stroboskopfrequenz 1,5 Hz (675 ms) 48-63 Stroboskopfrequenz 2 Hz (500 ms) 64-79... -
Seite 28: Kanäle( 20 Pixel)
Festoonlight Q4 Controller 20-20 Programm 20 21-21 Programm 21 22-22 Programm 22 23-23 Programm 23 24-24 Programm 24 25-25 Programm 25 26-26 Programm 26 27-27 Programm 27 28-28 Programm 28 29-29 Programm 29 30-30 Programm 30 31-255 Keine Funktion Kanal 8 – Geschwindigkeit voreingestellte Programme 0-255 Geschwindigkeitssteuerung, von langsam nach schnell 80 Kanäle( 20 Pixel) - Seite 29 Festoonlight Q4 Controller Kanal 2 – String 1, LED-Lampe 1 – Grün 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 3 – String 1, LED-Lampe 1 – Blau 0-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 1 –...
-
Seite 30: Wartung
Festoonlight Q4 Controller Wartung Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal unterzogen werden. Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden: 01) Alle Schrauben, die für die Installation des Produkts oder von Teilen des Produkts verwendet werden, müssen festsitzen und dürfen nicht korrodiert sein. -
Seite 31: Fehlersuche
02) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 29 für nähere Informationen zum Auswechseln der Sicherung. 03) Der Controller. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 04) Die LEDs. Geben Sie die LED-Lichterkette an Ihren Showtec-Händler zurück. 05) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 32 Festoonlight Q4 Controller Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung. Das Lichtpult ist nicht ●...
-
Seite 33: Technische Daten
Festoonlight Q4 Controller Technische Daten Modell: Showtec Festoonlight Q4 Controller Eingangsspannung: 100–240 V AC, 50/60 Hz Leistungsaufnahme: Max. 110 W bei Höchstleistung Abmessungen: 315 x 200 x 93 mm (L x B x H) Gewicht: 2,3 kg (ohne Montagehalterung) Ausgabepole:... -
Seite 34: Abmessungen
Festoonlight Q4 Controller Abmessungen Bestellnummer: 41750... - Seite 35 Festoonlight Q4 Controller Notizen Bestellnummer: 41750...
- Seite 36 ©2019 Showtec...
