6.4.2
Anschrauben der Rotorblätter an die Nabe
Die drei gelieferten Rotorblätter wurden werkseitig zu einem Satz mit gleichen Massen zusammengestellt
und ausgewuchtet. Daher können die Rotorblätter in beliebiger Reihenfolge an die Nabe montiert werden.
Es ist jedoch nicht zulässig, Rotorblätter aus unterschiedlichen Sätzen zu mischen, da dann der Rotor mit
Unwucht laufen könnte. Einzelblätter können nachbestellt werden, diese werden dann passend zum
vorhandenen Satz hergestellt und ausgewuchtet. Für weitere Informationen dazu kontaktieren Sie bitte
Ihren Händler oder direkt die superwind GmbH.
Zur Befestigung der Rotorblätter dienen je zwei ISK-Schrauben M10 x 45, welche mit einer "TUFLOK"-
Beschichtung als Sicherung gegen Lösen der Schraubverbindung im Betrieb versehen sind. Beim
Eindrehen dieser Schrauben ins Gewinde ist aufgrund der Beschichtung ein gewisser Widerstand
spürbar.

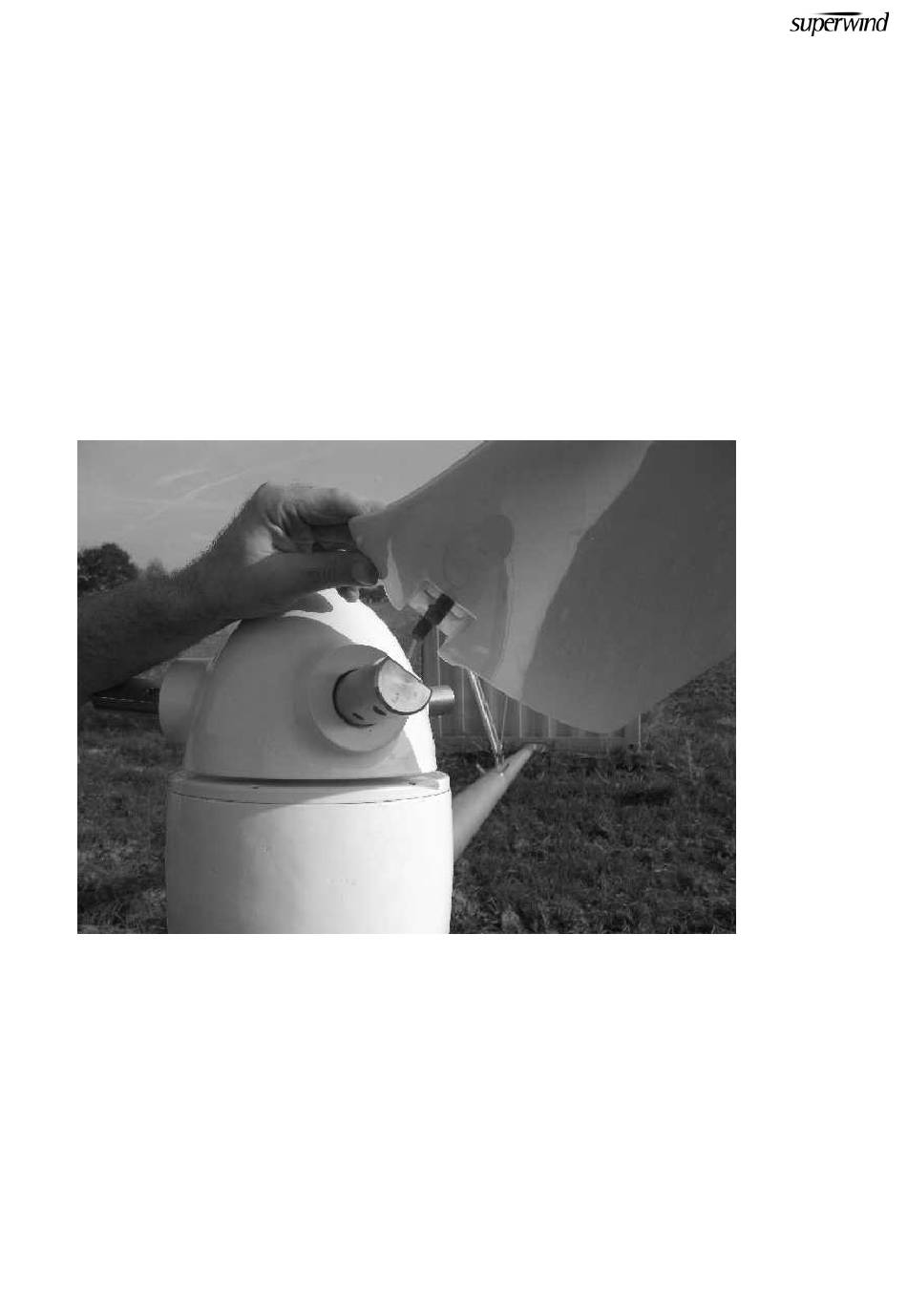

Stecken Sie zwei Schrauben M10 x 45 durch die Löcher des ersten zu montierenden Rotorblattes.
Halten Sie nun das Rotorblatt so, daß die rechteckige Vertiefung genau mit der Abflachung der Achse
fluchtet (siehe nächstes Bild).
Schrauben Sie beide Schrauben einige Millimeter in die Gewinde der Achse ein. Schieben Sie nun das
Rotorblatt soweit bis auf die Achse, daß die beiden Flächen (Vertiefung und Abflachung) sauber
aufeinander liegen.
Schrauben Sie die beiden Schrauben abwechselnd um je eine halbe Umdrehung ein, bis die Achse
korrekt in der Vertiefung sitzt.
Das Anzugsmoment für die Schrauben beträgt 24 Nm.
