b) 2 Leitungen für die elektrische Betätigung der Scheibenbremse:
Abstand von Mastspitze
bis AC-Box
empfohlener Mindest-
querschnitt je Leitung
WARNUNG:
Leitungen mit nicht ausreichend dimensioniertem Querschnitt können sich so stark
erhitzen, dass ein Brand ausgelöst werden kann.
Für Offshore-Anwendungen oder an küstennahen Standorten wird die Verwendung von Kabeln, bzw.
Leitungen mit verzinnten Litzen empfohlen, um der Korrosion durch die salzhaltige Luft vorzubeugen.
Falls das Kabel in der Erde verlegt werden soll, ist ein spezielles Erdkabel zu verwenden, bzw. es wird
durch einen Kunststoffschlauch geführt.
In jedem Fall sollte ein UV-beständiges Kabel verwendet werden, damit es vor Umwelteinflüssen
geschützt ist. Gleiches gilt auch für die Isolierung (Schrumpfschläuche, Isolierband) an den
Verbindungsstellen.
Zum Schutz des Kabels gegen Durchscheuern muss die Kabelöffnung (Bohrung) am Mastfuß sauber
entgratet sein. Gegebenenfalls an der entsprechenden Stelle ein Stück Gummischlauch über das Kabel
ziehen.
Zum Anklemmen an die entsprechenden Anschlussklemmen der Geräte sind die Leitungen an den Enden
abzuisolieren und mit passenden Aderendhülsen bzw. Kabelschuhen zu versehen.
Damit die Anschlüsse innerhalb des 5-poligen "Buccaneer"-Steckers durch das Kabelgewicht nicht
beschädigt werden, muß an der Mastspitze eine ausreichend dimensionierte Zugentlastung vorgesehen
werden.

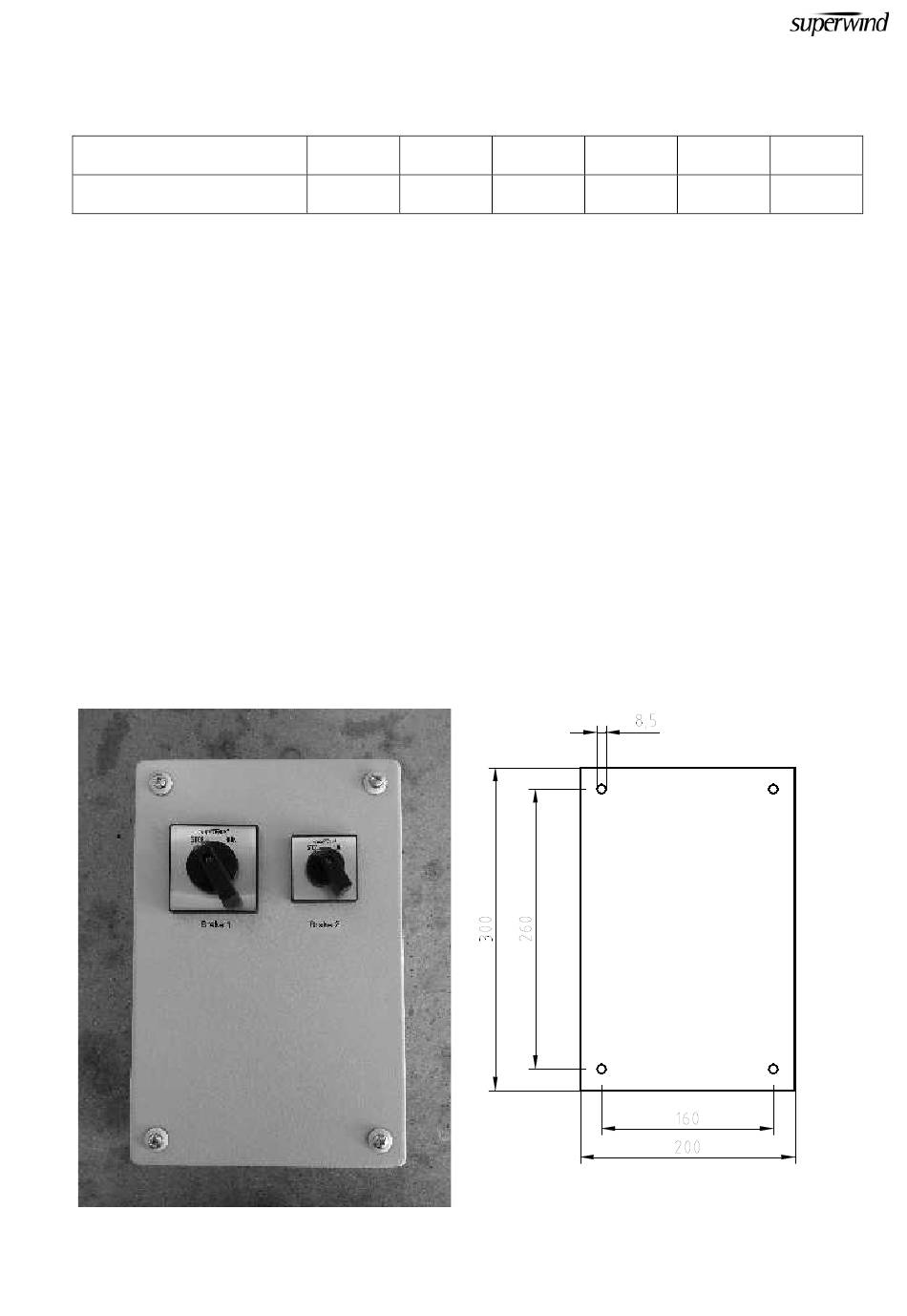

5.3.3
AC-Box
bis
11,2 –
11,1 m
16,4 m
1,0 mm²
1,5 mm²
18
16,5 –
27,1 –
27,0 m
43,0 m
2,5 mm²
4 mm²
Löcher in der AC-Box zur Wandmontage
43,1 –
64,3 –
64,2 m
106,7 m
6 mm²
10 mm²
