Setzen Sie den Flansch des Flossenauslegers auf die Rückseite der Gondel und richten Sie die vier
Bohrungen aus. Die Windfahne muß, nachdem die Maschine aufgerichtet wurde, nach oben zeigen.
ACHTUNG:
Während Sie den Flossenauslegers positionieren, achten Sie bitte unbedingt darauf, daß
der Motor für die Bremsensteuerung oder dessen Anschlüsse nicht beschädigt werden.

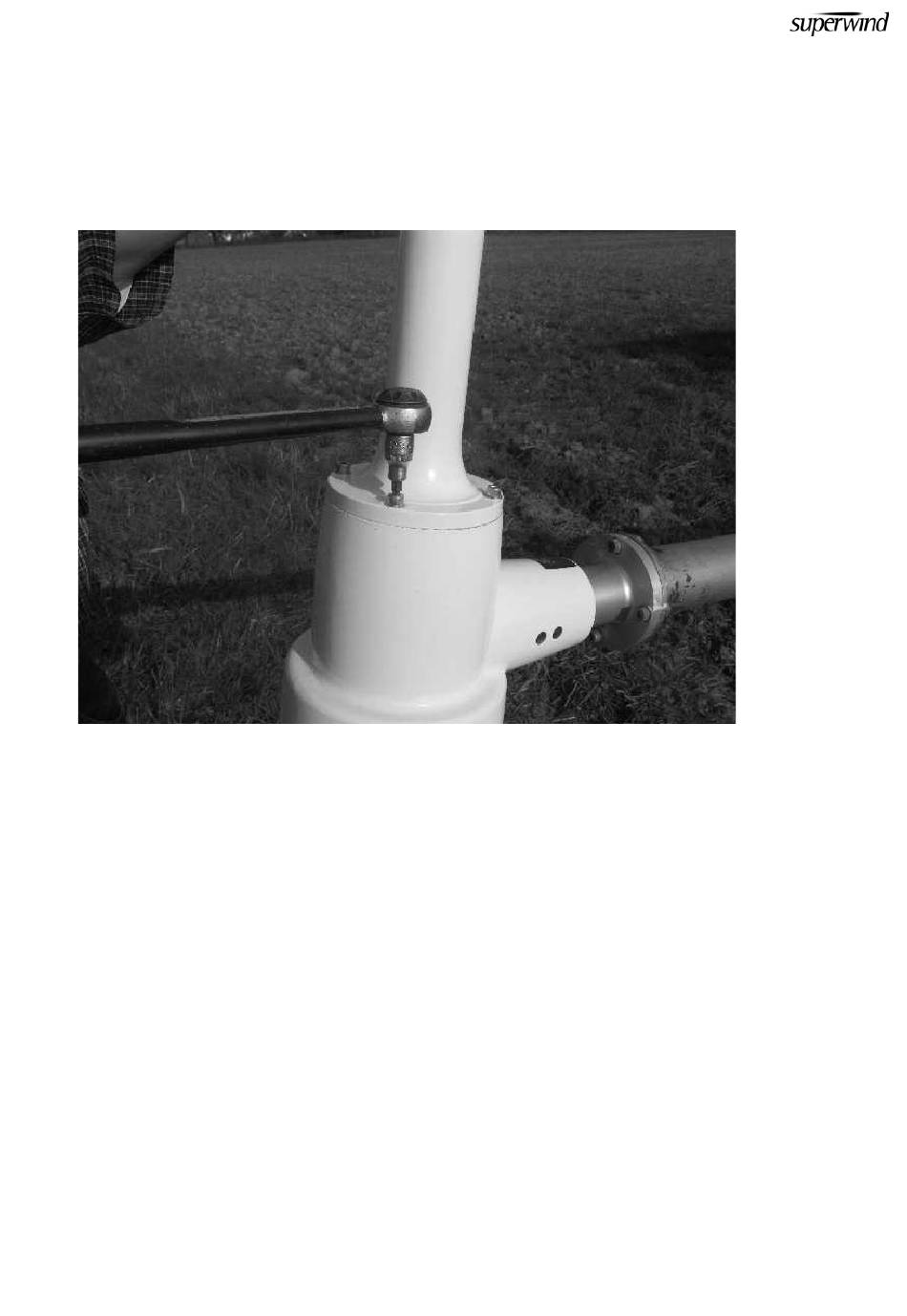

Setzen Sie die vier Schrauben M8 x 50 mit den Unterlegscheiben 8,5 in die Löcher des Flansches ein.
Achten Sie während des Einschraubens darauf, daß der O-Ring korrekt in die Gondel einfädelt. Dazu ist
es ratsam, die Schrauben abwechselnd jeweils um eine halbe Umdrehung einzuschrauben. Ziehen Sie
die Schrauben abschließend mit 25 Nm fest.
Lassen Sie die Gondel nun vorsichtig um 180° drehen. Achten Sie dabei darauf, daß die Windfahne nicht
den Boden berührt.
6.4
Montage des Rotors
6.4.1
Befestigung der Nabe auf der Generatorwelle
HINWEIS:
Um ein unbeabsichtigtes Anlaufen des Rotors im Laufe der weiteren Montage zu
verhindern, klemmen Sie die drei vom Generator kommenden Wechselstromleitungen an
die DC-Box an und schalten Sie den Bremsschalter 1 auf STOP. Alternativ können Sie
auch die drei Wechselstromleitungen miteinander verbinden (kurzschließen).
Kontrollieren Sie, daß die Paßfeder in der Generatorwelle korrekt in ihrer Nut sitzt (siehe nächstes Bild).
27
