Superwind 1250 Benutzerhandbuch Seite 13

In jedem Fall sollte ein UV-beständiges Kabel verwendet werden, damit es vor Umwelteinflüssen
geschützt ist. Gleiches gilt auch für die Isolierung (Schrumpfschläuche, Isolierband) an den
Verbindungsstellen.
Zum Schutz des Kabels gegen Durchscheuern muss die Kabelöffnung (Bohrung) am Mastfuß sauber
entgratet sein. Gegebenenfalls an der entsprechenden Stelle ein Stück Gummischlauch über das Kabel
ziehen.
Zum Anklemmen an die entsprechenden Anschlussklemmen der Geräte sind die Leitungen an den Enden
abzuisolieren und mit passenden Aderendhülsen bzw. Kabelschuhen zu versehen.
Damit die Anschlüsse innerhalb des 5-poligen "Buccaneer"-Steckers durch das Kabelgewicht nicht
beschädigt werden, muß an der Mastspitze eine ausreichend dimensionierte Zugentlastung vorgesehen
werden.
Achten Sie immer auf die richtige Polarität der Leitungen. Der Anschluss mit vertauschten Leitungen an
die Batterie führt zur Zerstörung der in der DC-Box eingebauten Gleichrichter. Grundsätzlich sollten Sie
alle Leitungsenden entsprechend mit PLUS und MINUS kennzeichnen, um Fehler beim Anschluss zu
verhindern.
WARNUNG: Durch Anschluss mit vertauschter Polarität werden die Gleichrichter in der DC-Box
zerstört. (Verlust der Garantie!)

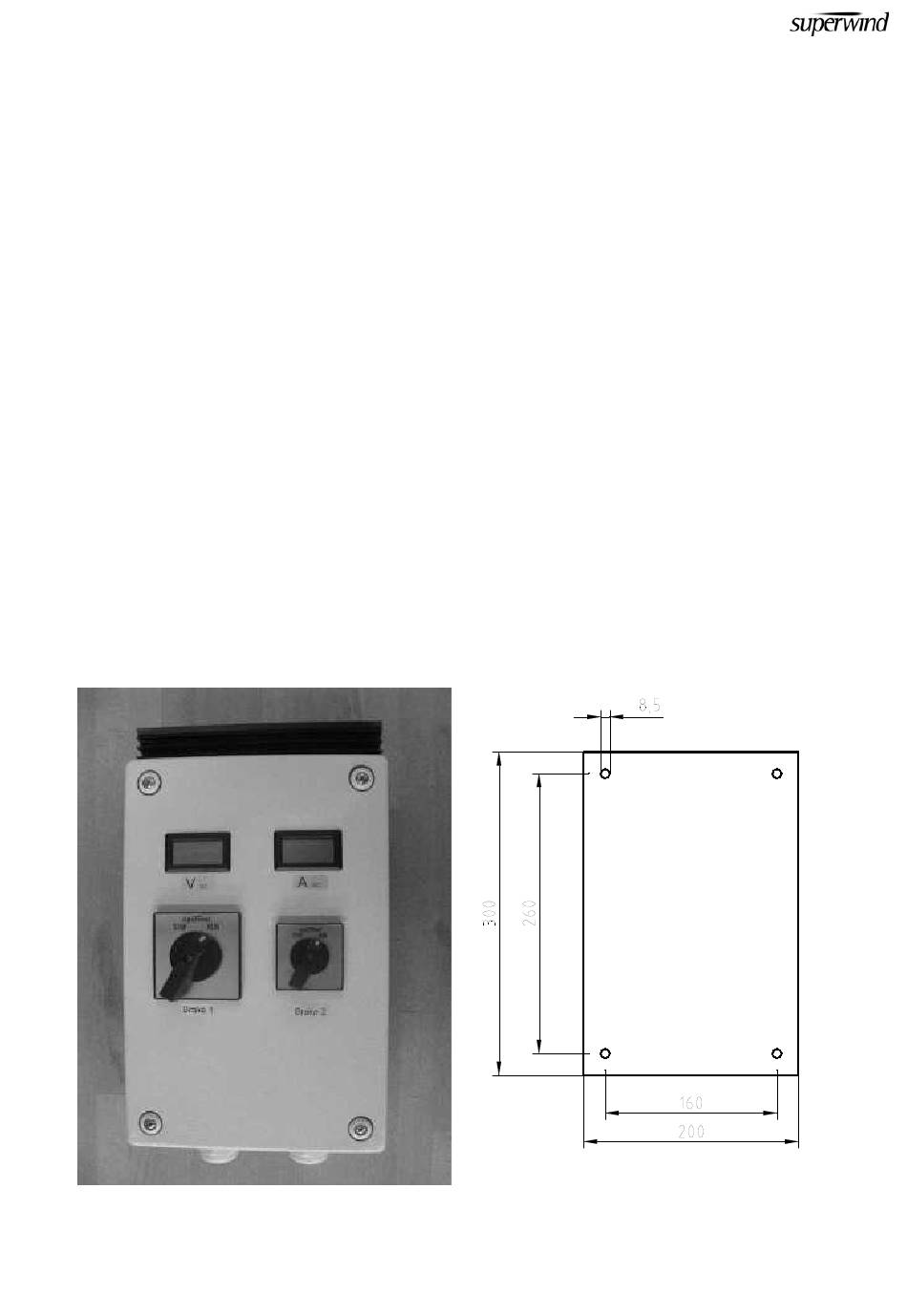

5.2.3 DC-Box
Die Hauptfunktion der DC-Box ist, den vom Generator erzeugten dreiphasigen Wechselstrom in
Gleichstrom zum Laden von Batterien umzuwandeln.
Die DC-Box muß senkrecht installiert werden. Achten Sie ferner darauf, daß der Kühlkörper an der
Oberseite der Box seine Wärme ungehindert abgeben kann.
Löcher in der DC-Box zur Wandmontage
