Superwind 1250 Benutzerhandbuch Seite 19

Die AC-Box hat zwei Bremsschalter. Diese dienen dazu, den Windgenerator abzuschalten, wenn er nicht
betrieben werden soll, bzw. um ein unbeabsichtigtes Anlaufen des Rotors zu verhindern, z.B. bei
Wartungsarbeiten an der Anlage.
Der Bremsschalter 1 dient zum Bremsen mittels Generatorkurzschluß:
a) RUN Die drei vom Generator kommenden Leitungen sind mit den Gleichrichtern verbunden.
b) STOP Die drei vom Generator kommenden Leitungen sind kurzgeschlossen.
Der Bremsschalter 2 dient zur elektrischen Betätigung der Scheibenbremse:
a) RUN Die Scheibenbremse ist gelüftet.
b) STOP Die Scheibenbremse ist geschlossen.
Anmerkung: Die Scheibenbremse kann nur zusammen mit dem Generatorkurzschluß betätigt werden.
Deshalb kann die Scheibenbremse (Schalter 2) erst geschaltet werden, nachdem der
Schalter 1 auf STOP geschaltet wurde.

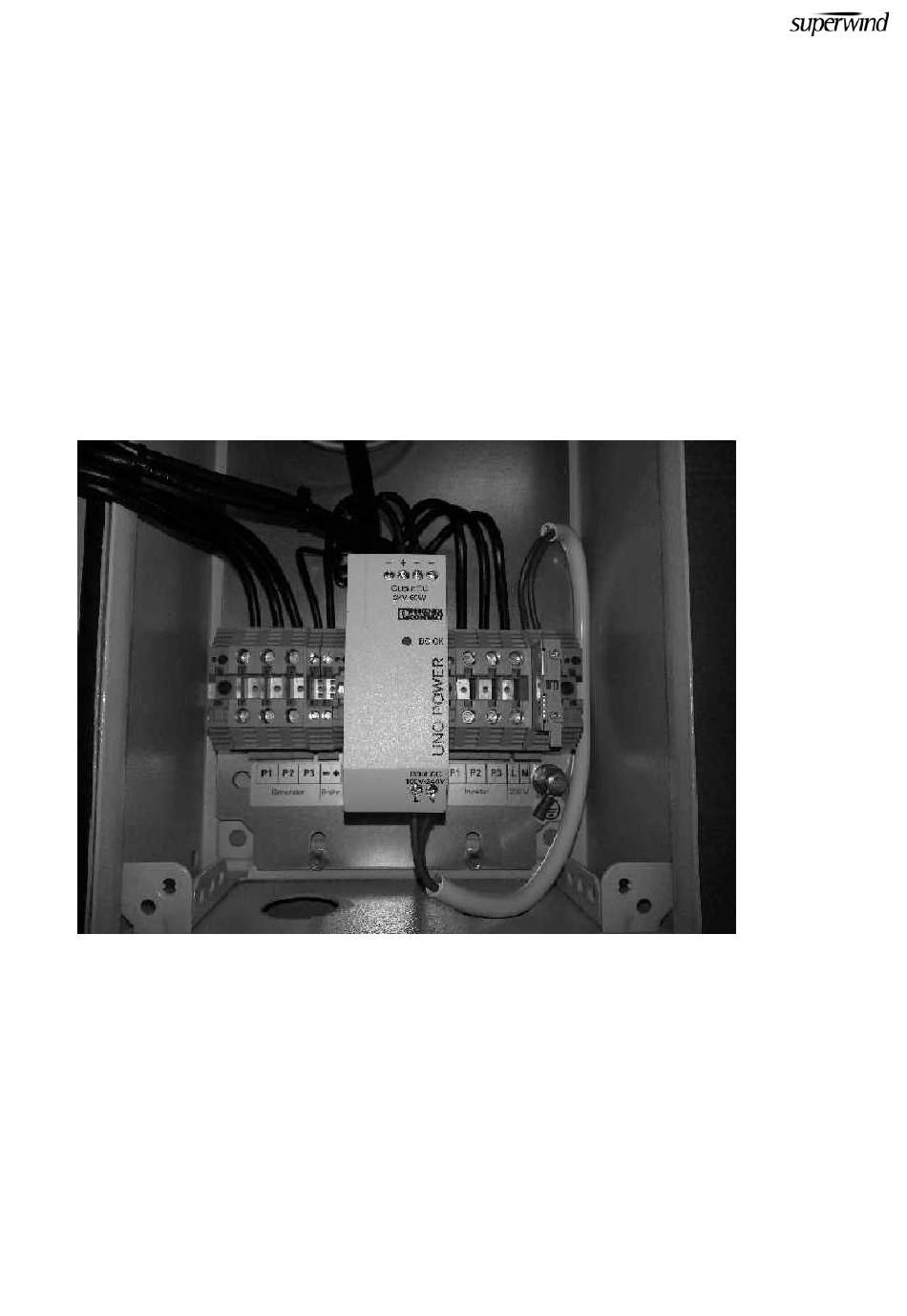

Blick in die AC-Box:
WARNUNG: Installieren Sie keine Sicherungen in den drei Leitungen zwischen Windgenerator und
AC-Box, da diese beim Kurzschlußbremsen durchbrennen könnten.
In der Anschlußklemme "L" für die Stromversorgung des Netzteils befindet sich eine 1 A Sicherung.
Das fogende Bild zeigt die Belegung der Anschlußklemmen:
