Inhaltszusammenfassung für Autel Robotics EVO II RTK-Serie V3
- Seite 1 Series V3 QUICK START GUIDE GUIDE DE DÉMARRAGE RAPIDE SCHNELLSTARTANLEITUNG...
- Seite 13 13. SPECIFICATIONS Aircraft 902~928MHz (FCC); 2.4~2.4835GHz; Operating Frequency 5.725~5.850GHz (Non-Japan); 5.650-5.755GHz (Japan) 900MHz: FCC/ISED<=31dBm 2.4GHz: FCC/ISED<=32dBm; Transmission Power (EIRP) CE/MIC/SRRC/RCM<=20dBm 5.8GHz/5.7GHz: FCC/ISED/SRRC/MIC<=33dBm; CE/RCM<=14dBm Remote Controller 902~928MHz (FCC); 2.4~2.4835GHz; Operating Frequency 5.725~5.850GHz (Non-Japan); 5.650-5.755GHz (Japan) FCC: ≤33dBm Transmission Power (EIRP) CE: ≤20dBm@2.4G, ≤14dBm@5.8G/5.7G SRRC: ≤20dBm@2.4G, ≤33dBm@5.8G/5.7G...
-
Seite 26: Übersicht

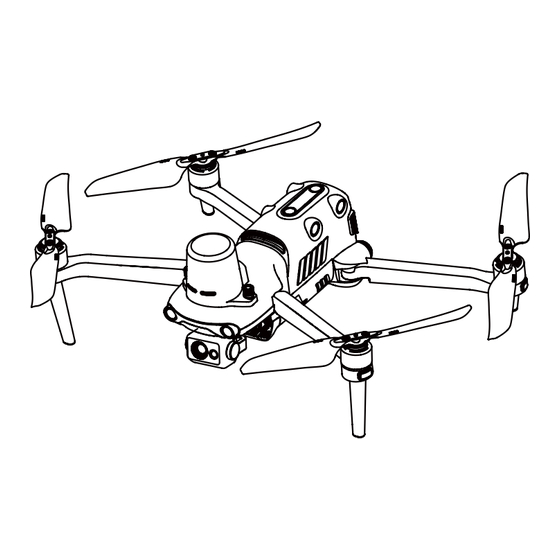

1. Übersicht Der EVO II RTK-Serie V3 hat eine Höchstgeschwindigkeit von 20 m/s, eine maximale Flugzeit von 36 Minuten und eine Reichweite von 15 km (FCC). Der Controller besitzt ein 7,9"-Touchscreen mit einer Auflösung von 2048x1536 Pixel. HINWEIS: Lesen Sie bitte alle Dokumente vor der ersten Verwendung des Fluggeräts. - Seite 27 Ein-/Austaste Led-Anzeigen (hinten) Sichtsystem (hinten) Sichtsystem (linke Seite) Spalt für SD-Speicherkarte Sichtsystem (rechte Seite) USB-Anschluss Fluggerät-Batterie LED/Taste zur Verbindung Belüftungsöffnung...
- Seite 28 Sichtsystem (oben) Ultraschallsensor Sichtsystem (unten) LED Fülllicht...
-
Seite 29: Statusanzeige
3. Status-LEDs des Fluggeräts Die vordere LED-Statusanzeige wird verwendet, um die Richtung des Fluggeräts anzuzeigen. Nachdem das Fluggerät eingeschaltet wurde, wir das rote Lichtangezeigt. Die hintere Statusanzeige des Fluggeräts zeigt den aktuellen Status des Flugsteuerungssystems. Farbe ： Statusanzeige: Langsames Blinken: blinkt einmal alle 2 Sekunden R –... -
Seite 30: Fernsteuerung
4. Fernsteuerung Anpassbare Taste C2 Linker Befehlsstift HDMI-Anschluss Gimbal-Neigungswinkelrad USB Typ-C-Anschluss Foto-Shutter-Taste * Zoom-Steuerrad Videoaufnahmetaste USB Typ-A-Anschluss Anpassbare Taste C1 Ein/Aus-Taste Rechter Befehlsstift Luftausgang *Die Funktion kann sich ändern, bitte nehmen Sie die praktische Wirkung als Standard. Batterieanzeige Touchscreen Autostart/RTH-Taste Antenne Pause-Taste Mikrofon... -
Seite 31: Aufladung
Lautsprecheröffnung Entlüftung Griffe Stativ-Befestigungsloch Unterer Haken 5. Aufladung Fluggerät-Batterie: Stecken Sie das Ladekabel in den entsprechenden Anschluss. Fernsteuerung: Öffnen Sie die Schutzkappe am USB-Anschluss und stecken Sie das mitgelieferte Ladekabel ein. HINWEIS: • Laden Sie die Batterie des Fluggeräts und der Fernsteuerung vor dem Flug auf. -
Seite 32: Flugvorbereitung
6. Autel Explorer App Sie können Autel Explorer von Google Play herunterladen. 7. Flugvorbereitung Vor dem Einschalten des Fluggeräts stellen Sie sicher, dass der Gimbal- Schutz entfernt ist (ie unten dargestellt). Klappen Sie die Arme und die Propeller auseinander. HINWEIS: Schalten Sie das Fluggerät aus, bevor Sie die Arme auseinanderklappen. -
Seite 33: Beschreibung
8. Propeller Die Propeller sind standardmäßig am Fluggerät befestigt. Folgen Sie diesen Anweisungen, wenn Sie die Propeller wieder einbauen müssen. Montieren Sie den Propeller mit weißer Markierung auf dem entsprechenden Motor mit weißer Markierung. Montieren Sie den Propeller ohne weiße Markierung auf dem entsprechenden Motor ohne weiße Markierung. -
Seite 34: Vorbereitung Der Fernsteuerung
9.Vorbereitung der Fernsteuerung ( 1 ) K l a p p e n S i e d i e A n t e n n e a u s , nehmen Sie die Steuerknüppel aus der Rückseite der intelligenten Fernsteuerung ab und montieren Sie sie in die entsprechenden Löcher. - Seite 35 Halten Sie die Power-Taste für 3 Sekunde gedrückt, um das Fluggerät einzuschalten. Die Batterieanzeige wird den aktuellen Batteriestand des Fluggeräts anzeigen. 11. Start Bewegen Sie gleichzeitig die Steuerhebel nach innen oder außen und halten Sie diese für 2 Sekunden. oder Drücken Sie den linken Steuerknüppel (Modus 2).
-
Seite 36: Linker Steuerhebel
12. Bedienung der Steuerknüppel (Modus 2) Linker Steuerhebel Ansicht von links Ansicht von links Aufsteigen Absteigen Nach oben drücken Nach unten drücken Ansicht von oben Ansicht von oben Die Nase dreht sich nach links Die Nase dreht sich nach rechts Nach links drücken Nach rechts drücken Rechter Steuerhebel... -
Seite 37: Technische Daten
13. Technische Daten Fluggerät 902 bis 928 MHz (FCC); 2,4 bis 2,4835 GHz; Betriebsfrequenz des RF- 5,725 bis 5,850 GHz (Nicht-Japan); Empfängers 5,650 bis 5,755GHz (Japan) 900MHz: FCC/ISED<=31dBm 2.4GHz: FCC/ISED<=32dBm; Sendeleistung (EIRP) CE/MIC/SRRC/RCM<=20dBm 5.8GHz/5.7GHz: FCC/ISED/SRRC/MIC<=33dBm; CE/RCM<=14dBm Fernsteuerung 902 bis 928 MHz (FCC); 2,4 bis 2,4835 GHz;...
