Inhaltszusammenfassung für Autel Robotics EVO II RTK
- Seite 1 KURZANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
INHALT ......... 1 1. ERSTE SCHRITTE MIT EVO II RTK SERIES ............4 2. STATUS-LEDS DES FLUGGERÄTS ..........5 3. EINFÜHRUNG IN DIE FERNSTEUERUNG ..6 4. AUFLADUNG DES FLUGGERÄTS UND DER FERNSTEUERUNG ........7 5. INSTALLATION DER AUTEL EXPLORER ................ -

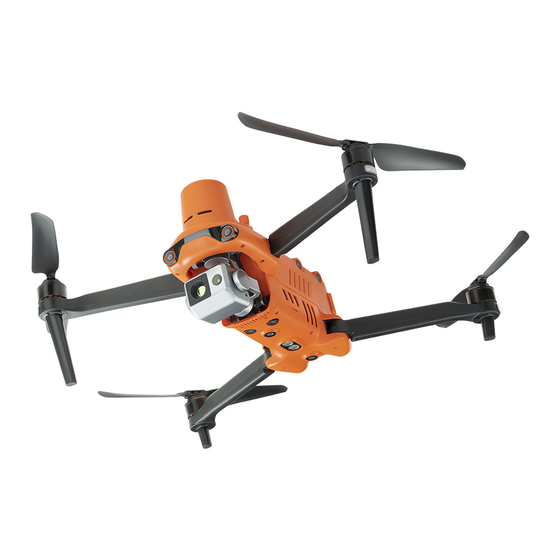

Seite 4: Erste Schritte Mit Evo Ii Rtk Series
EVO II RTK bietet zentimetergenaue und hochpräzise Positioniergenauigkeit. Sie verkörpert alle Elemente der originellen EVO II Series. Das macht dieses Gerät kompakt, tragbar und innerhalb von Minuten flugbereit. EVO II RTK bietet nicht nur erweiterte Funktionen, wie z.B. Hindernisvermeidung und intelligente Flugmodi, sondern auch die neueste Technologie. - Seite 5 Propeller Sichtsystem (vorn) Motoren Gimbal-Kamera Front-LED RTK-Modul Landegestell Rückansicht Power-Taste Sichtsystem (hinten) Status-LED Linke Seitenansicht Sichtsystem (linke Seite) Spalt für SD-Speicherkarte 16 17 Rechte Seitenansicht...
- Seite 6 Sichtsystem (rechte Seite) Fluggerät-Batterie Belüftungsöffnung USB-Anschluss LED/Taste zur Verbindung der Fernsteuerung Obere Ansicht Sichtsystem (oben) Unteransicht Ultraschallsensor LED Fülllicht Sichtsystem (unten)
-
Seite 7: Status-Leds Des Fluggeräts
2. Status-LEDs des Fluggeräts Die vordere LED-Statusanzeige wird verwendet, um die Richtung des Fluggeräts anzuzeigen. Nachdem das Fluggerät eingeschaltet wurde, wir das rote Licht angezeigt. Die hintere Statusanzeige des Fluggeräts zeigt den aktuellen Status des Flugsteuerungssystems. Verschiedene Blinkmodi zeigen den Status des Flugsteuerungssystems an, weitere Details finden Sie in der nachstehenden Tabelle. -
Seite 8: Einführung In Die Fernsteuerung
Kalibrierung fehlgeschlagen R- Dauerhaft Steuerung durch Handbewegung R- Schnelles Blinken Die Handbewegung wurde erkannt 3.EINFÜHRUNG IN DIE FERNSTEUERUNG Handyhalterung Verstellbereich bis zu 180° Zeigt Flugstatus, Warnmeldungen und Fluginformationen-Display Echtzeitvideo an. Steuert die Richtung und die Bewegung Steuerhebel des Fluggeräts. Handgriff Klappbar, einfacher zu lagern Wird für Start/Landung des Fluggeräts Start/Landung-Taste... -
Seite 9: Aufladung Des Fluggeräts Und Der Fernsteuerung
Wird verwendet zum Scrollen durch Navigationsknopf den OLED-Bildschirm. Nachdem das mobile Gerät entfernt wurde, halten Sie diese Taste für 1 Sekunde gedrückt, um auf den Bildübertragung-Bild- Bildschirm-Navigationstaste schirm zu gelangen oder diesen zu verlassen. Zum Aufnehmen von Bildern. Nachdem der Serienaufnahmen-Modus ausgewählt wurde, drücken Sie auf diese Taste, um Kamera-Taste... -
Seite 10: Herunterladen Der Autel Explorer
1) Fluggerät-Batterie: Stecken Sie das Ladekabel in den entsprechenden Anschluss. 2) Fernsteuerung: Öffnen Sie die USB-Schutz- kappe unten auf der Fernsteurung, stecken Sie das USB-Ladekabel in den Anschluss. HINWEIS • Laden Sie die Batterie des Fluggeräts und der Fernsteuerung vor dem Flug auf. •... -
Seite 11: Montage Der Propeller
2) Klappen Sie die Arme und die Propeller auseinander. WICHTIG Schalten Sie das Fluggerät aus, bevor Sie die Arme auseinander- klappen. Klappen Sie die hinteren Arme und Propeller ein, dann die vorderen Arme. 7. MONTAGE DER PROPELLER Die Propeller sind standardmäßig am Fluggerät befestigt. Folgen Sie diesen Anweisungen, wenn Sie die Propeller wieder einbauen müssen. -
Seite 12: Vorbereitung Der Fernsteuerung
Beschreibung Verriegelungsrichtung: Drehen Sie in die angegebene Richtung, um den Propeller zu verriegeln. Entriegelungsrichtung: Drehen Sie in die angegebene Richtung, um den Propeller zu entriegeln. Propeller ohne weiße Markierung > Motor ohne weiße Markierung. Propeller mit weißer Markierung > Motor mit weißer Markierung. VORSICHT Schalten Sie das Fluggerät aus, bevor Sie die Propeller montieren/ab- nehmen. -
Seite 13: Einschalten
9. EINSCHALTEN 1.Halten Sie die Power-Taste für 3 Sekunde gedrückt, um die Fernsteuerung einzuschalten. 2. Halten Sie die Power-Taste für 3 Sekunde gedrückt, um das Fluggerät einzuschalten. Die Batterieanzeige wird den aktuellen Batteriestand des Fluggeräts anzeigen. 10. START 1. Vor dem Start positionieren Sie das Fluggerät auf einer ebenen Fläche und halten Sie die Rückseite des Fluggeräts zu sich hin. -
Seite 14: Bedienung Der Steuerknüppel (Modus 2)
11. Bedienung der Steuerknüppel (Modus 2) Linker Steuerknüppel Linke Seitenansicht Linke Seitenansicht Aufsteigen Absteigen Aufwärts Abwärts Nach links Nach rechts Vorderseite nach links Vorderseite nach rechts Rechter Steuerknüppel Linke Seitenansicht Linke Seitenansicht Vorwärts Rückwärts Heck Heck Vorderseite Vorderseite Aufwärts Abwärts Rückansicht Rückansicht Nach links... - Seite 16 2020-2021 Autel Robotics Co., Ltd. All Rights Reserved...
