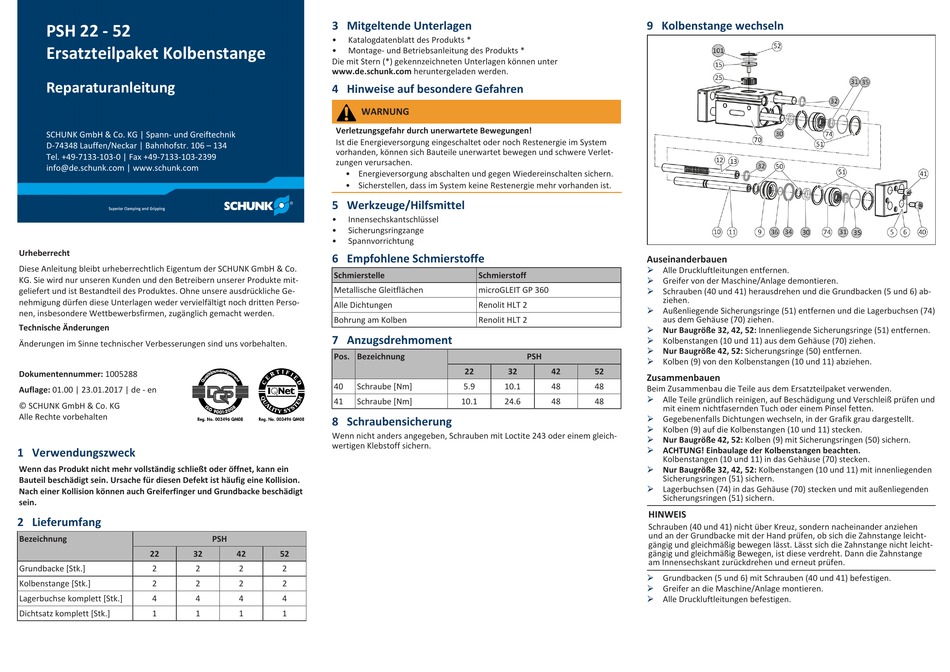

PSH 22 - 52
Ersatzteilpaket Kolbenstange
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. +49-7133-103-0 | Fax +49-7133-103-2399
info@de.schunk.com | www.schunk.com
Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der SCHUNK GmbH & Co.
KG. Sie wird nur unseren Kunden und den Betreibern unserer Produkte mit-
geliefert und ist Bestandteil des Produktes. Ohne unsere ausdrückliche Ge-
nehmigung dürfen diese Unterlagen weder vervielfältigt noch dritten Perso-
nen, insbesondere Wettbewerbsfirmen, zugänglich gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1005288
Auflage: 01.00 | 23.01.2017 | de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1 Verwendungszweck
Wenn das Produkt nicht mehr vollständig schließt oder öffnet, kann ein
Bauteil beschädigt sein. Ursache für diesen Defekt ist häufig eine Kollision.
Nach einer Kollision können auch Greiferfinger und Grundbacke beschädigt
sein.
2 Lieferumfang
Bezeichnung
22 32
Grundbacke [Stk.] 2 2
Kolbenstange [Stk.] 2 2
Lagerbuchse komplett [Stk.] 4 4
Dichtsatz komplett [Stk.] 1 1
3 Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts *
Die mit Stern (*) gekennzeichneten Unterlagen können unter
www.de.schunk.com heruntergeladen werden.
4 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere Verlet-
zungen verursachen.
• Energieversorgung abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
5 Werkzeuge/Hilfsmittel
• Innensechskantschlüssel
• Sicherungsringzange
• Spannvorrichtung
6 Empfohlene Schmierstoffe
Schmierstelle
Metallische Gleitflächen
Alle Dichtungen
Bohrung am Kolben
7 Anzugsdrehmoment
Pos. Bezeichnung
40 Schraube [Nm]
41 Schraube [Nm]
8 Schraubensicherung
Wenn nicht anders angegeben, Schrauben mit Loctite 243 oder einem gleich-
wertigen Klebstoff sichern.
PSH
42 52
2 2
2 2
4 4
1 1
Schmierstoff
microGLEIT GP 360
Renolit HLT 2
Renolit HLT 2
PSH
22 32 42 52
5.9 10.1 48 48
10.1 24.6 48 48
9 Kolbenstange wechseln
Auseinanderbauen
Ø Alle Druckluftleitungen entfernen.
Ø Greifer von der Maschine/Anlage demontieren.
Ø Schrauben (40 und 41) herausdrehen und die Grundbacken (5 und 6) ab-
ziehen.
Ø Außenliegende Sicherungsringe (51) entfernen und die Lagerbuchsen (74)
aus dem Gehäuse (70) ziehen.
Ø Nur Baugröße 32, 42, 52: Innenliegende Sicherungsringe (51) entfernen.
Ø Kolbenstangen (10 und 11) aus dem Gehäuse (70) ziehen.
Ø Nur Baugröße 42, 52: Sicherungsringe (50) entfernen.
Ø
Kolben (9) von den Kolbenstangen (10 und 11) abziehen.
Zusammenbauen
Beim Zusammenbau die Teile aus dem Ersatzteilpaket verwenden.
Ø Alle Teile gründlich reinigen, auf Beschädigung und Verschleiß prüfen und
mit einem nichtfasernden Tuch oder einem Pinsel fetten.
Ø Gegebenenfalls Dichtungen wechseln, in der Grafik grau dargestellt.
Ø Kolben (9) auf die Kolbenstangen (10 und 11) stecken.
Ø Nur Baugröße 42, 52: Kolben (9) mit Sicherungsringen (50) sichern.
Ø
ACHTUNG! Einbaulage der Kolbenstangen beachten.
Kolbenstangen (10 und 11) in das Gehäuse (70) stecken.
Ø Nur Baugröße 32, 42, 52: Kolbenstangen (10 und 11) mit innenliegenden
Sicherungsringen (51) sichern.
Ø Lagerbuchsen (74) in das Gehäuse (70) stecken und mit außenliegenden
Sicherungsringen (51) sichern.
HINWEIS
Schrauben (40 und 41) nicht über Kreuz, sondern nacheinander anziehen
und an der Grundbacke mit der Hand prüfen, ob sich die Zahnstange leicht-
gängig und gleichmäßig bewegen lässt. Lässt sich die Zahnstange nicht leicht-
gängig und gleichmäßig Bewegen, ist diese verdreht. Dann die Zahnstange
am Innensechskant zurückdrehen und erneut prüfen.
Ø Grundbacken (5 und 6) mit Schrauben (40 und 41) befestigen.
Ø Greifer an die Maschine/Anlage montieren.
Ø Alle Druckluftleitungen befestigen.
