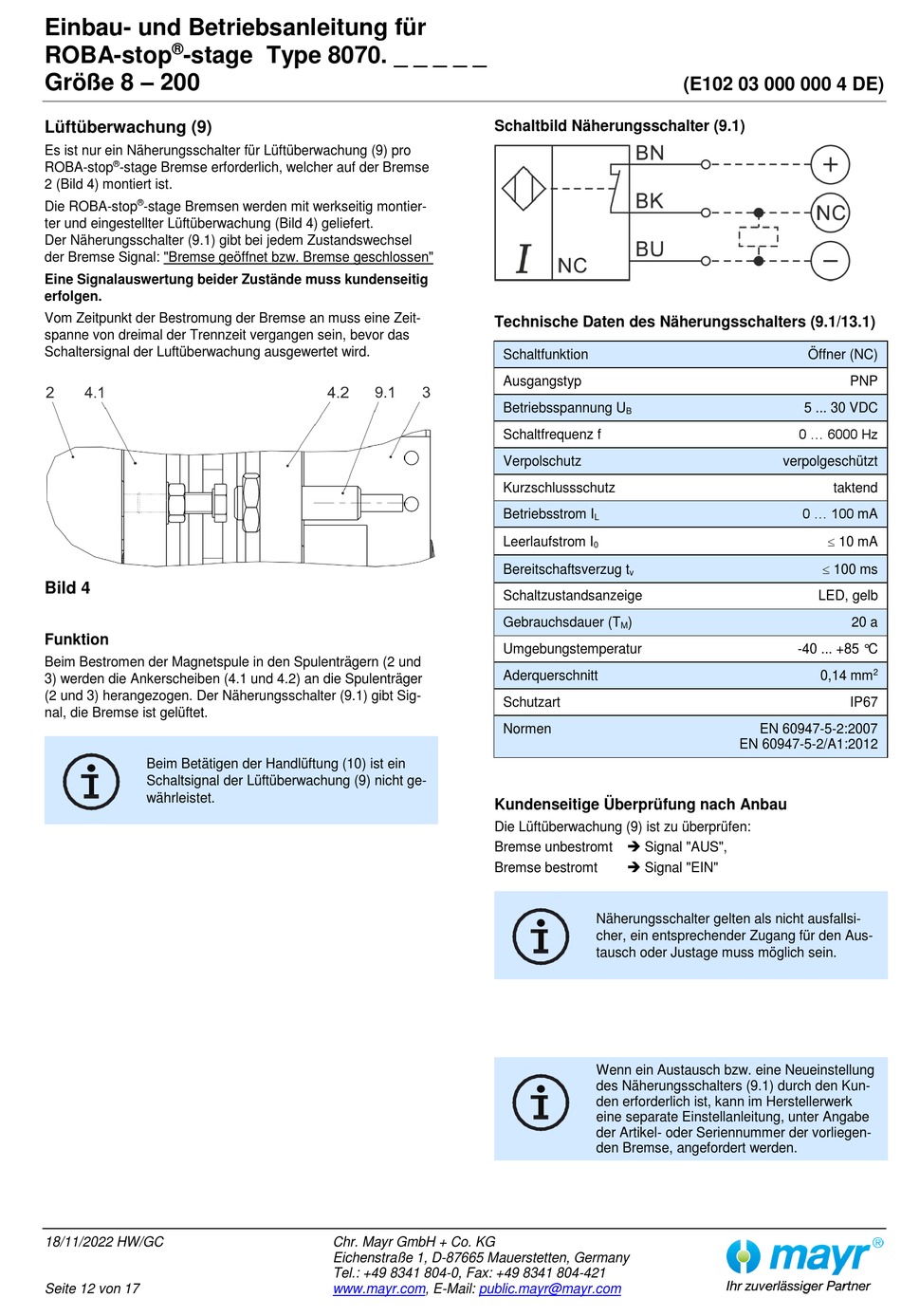

Einbau- und Betriebsanleitung für
®
ROBA-stop
-stage Type 8070. _ _ _ _ _
Größe 8 – 200
Lüftüberwachung (9)
Es ist nur ein Näherungsschalter für Lüftüberwachung (9) pro
®
ROBA-stop
-stage Bremse erforderlich, welcher auf der Bremse
2 (Bild 4) montiert ist.
®
Die ROBA-stop
-stage Bremsen werden mit werkseitig montier-
ter und eingestellter Lüftüberwachung (Bild 4) geliefert.
Der Näherungsschalter (9.1) gibt bei jedem Zustandswechsel
der Bremse Signal: "Bremse geöffnet bzw. Bremse geschlossen"
Eine Signalauswertung beider Zustände muss kundenseitig
erfolgen.
Vom Zeitpunkt der Bestromung der Bremse an muss eine Zeit-
spanne von dreimal der Trennzeit vergangen sein, bevor das
Schaltersignal der Luftüberwachung ausgewertet wird.
Bild 4
Funktion
Beim Bestromen der Magnetspule in den Spulenträgern (2 und
3) werden die Ankerscheiben (4.1 und 4.2) an die Spulenträger
(2 und 3) herangezogen. Der Näherungsschalter (9.1) gibt Sig-
nal, die Bremse ist gelüftet.
Beim Betätigen der Handlüftung (10) ist ein
Schaltsignal der Lüftüberwachung (9) nicht ge-
währleistet.
18/11/2022 HW/GC
Seite 12 von 17
Schaltbild Näherungsschalter (9.1)
Technische Daten des Näherungsschalters (9.1/13.1)
Schaltfunktion
Ausgangstyp
Betriebsspannung U
Schaltfrequenz f
Verpolschutz
Kurzschlussschutz
Betriebsstrom I
Leerlaufstrom I
Bereitschaftsverzug t
Schaltzustandsanzeige
Gebrauchsdauer (T
Umgebungstemperatur
Aderquerschnitt
Schutzart
Normen
Kundenseitige Überprüfung nach Anbau
Die Lüftüberwachung (9) ist zu überprüfen:
Bremse unbestromt Signal "AUS",
Bremse bestromt
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
public.mayr@mayr.com
(E102 03 000 000 4 DE)
B
L
0
v
)
M
EN 60947-5-2:2007
EN 60947-5-2/A1:2012
Signal "EIN"
Näherungsschalter gelten als nicht ausfallsi-
cher, ein entsprechender Zugang für den Aus-
tausch oder Justage muss möglich sein.
Wenn ein Austausch bzw. eine Neueinstellung
des Näherungsschalters (9.1) durch den Kun-
den erforderlich ist, kann im Herstellerwerk
eine separate Einstellanleitung, unter Angabe
der Artikel- oder Seriennummer der vorliegen-
den Bremse, angefordert werden.
Öffner (NC)
PNP
5 ... 30 VDC
0 ... 6000 Hz
verpolgeschützt
taktend
0 ... 100 mA
10 mA
100 ms
LED, gelb
20 a
-40 ... +85 °C
2
0,14 mm
IP67
