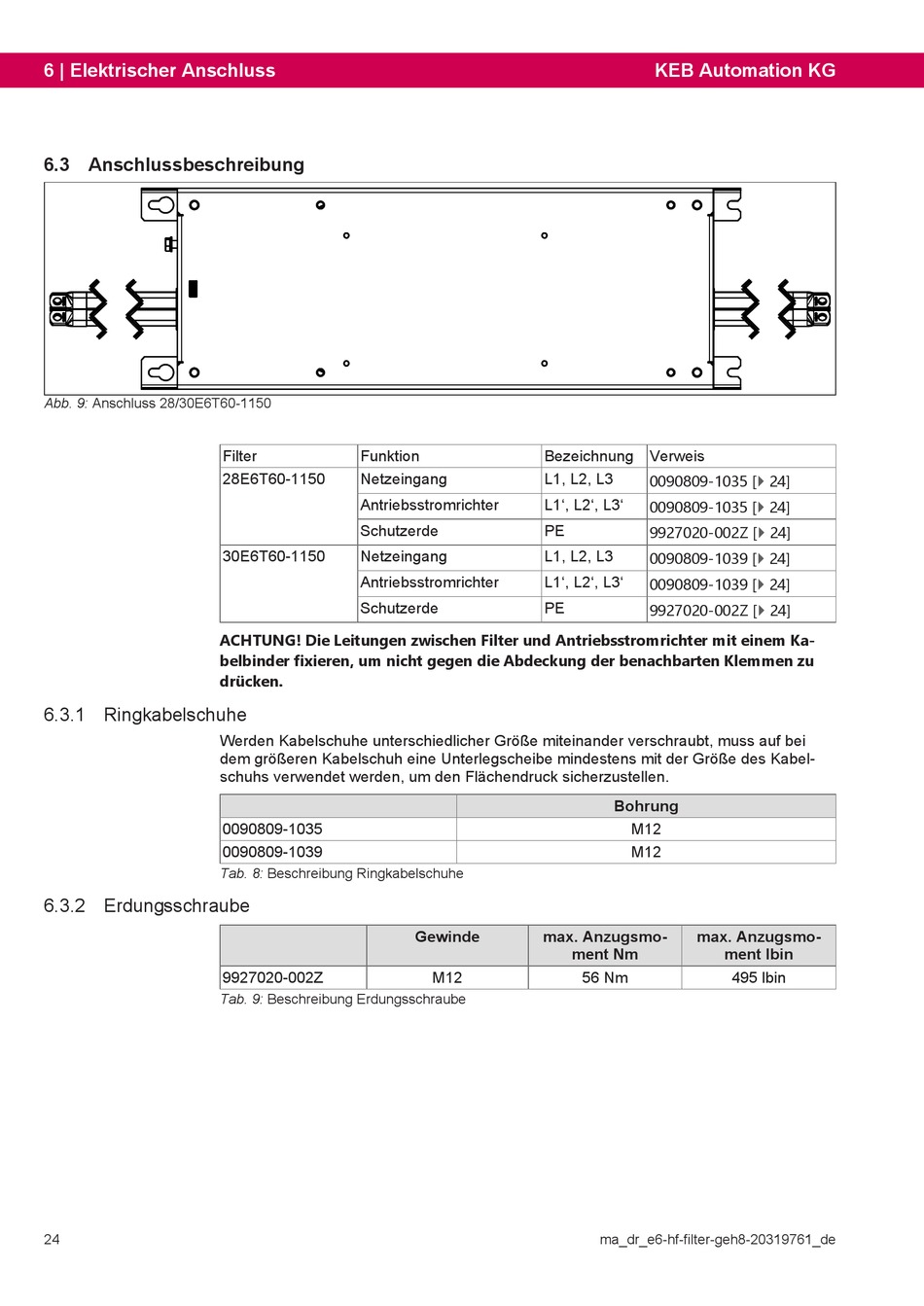

6 | Elektrischer Anschluss
6.3 Anschlussbeschreibung
Abb. 9: Anschluss 28/30E6T60-1150
6.3.1 Ringkabelschuhe
6.3.2 Erdungsschraube
24
Filter Funktion
28E6T60-1150 Netzeingang
Antriebsstromrichter
Schutzerde
30E6T60-1150 Netzeingang
Antriebsstromrichter
Schutzerde
ACHTUNG! Die Leitungen zwischen Filter und Antriebsstromrichter mit einem Ka-
belbinder fixieren, um nicht gegen die Abdeckung der benachbarten Klemmen zu
drücken.
Werden Kabelschuhe unterschiedlicher Größe miteinander verschraubt, muss auf bei
dem größeren Kabelschuh eine Unterlegscheibe mindestens mit der Größe des Kabel-
schuhs verwendet werden, um den Flächendruck sicherzustellen.
0090809-1035
0090809-1039
Tab. 8: Beschreibung Ringkabelschuhe
9927020-002Z
Tab. 9: Beschreibung Erdungsschraube
Bezeichnung Verweis
L1, L2, L3
L1', L2', L3'
PE
L1, L2, L3
L1', L2', L3'
PE
Gewinde max. Anzugsmo-
ment Nm
M12 56 Nm
KEB Automation KG
0090809-1035 [} 24]
0090809-1035 [} 24]
9927020-002Z [} 24]
0090809-1039 [} 24]
0090809-1039 [} 24]
9927020-002Z [} 24]
Bohrung
M12
M12
max. Anzugsmo-
ment lbin
495 lbin
