Produktbeschreibung

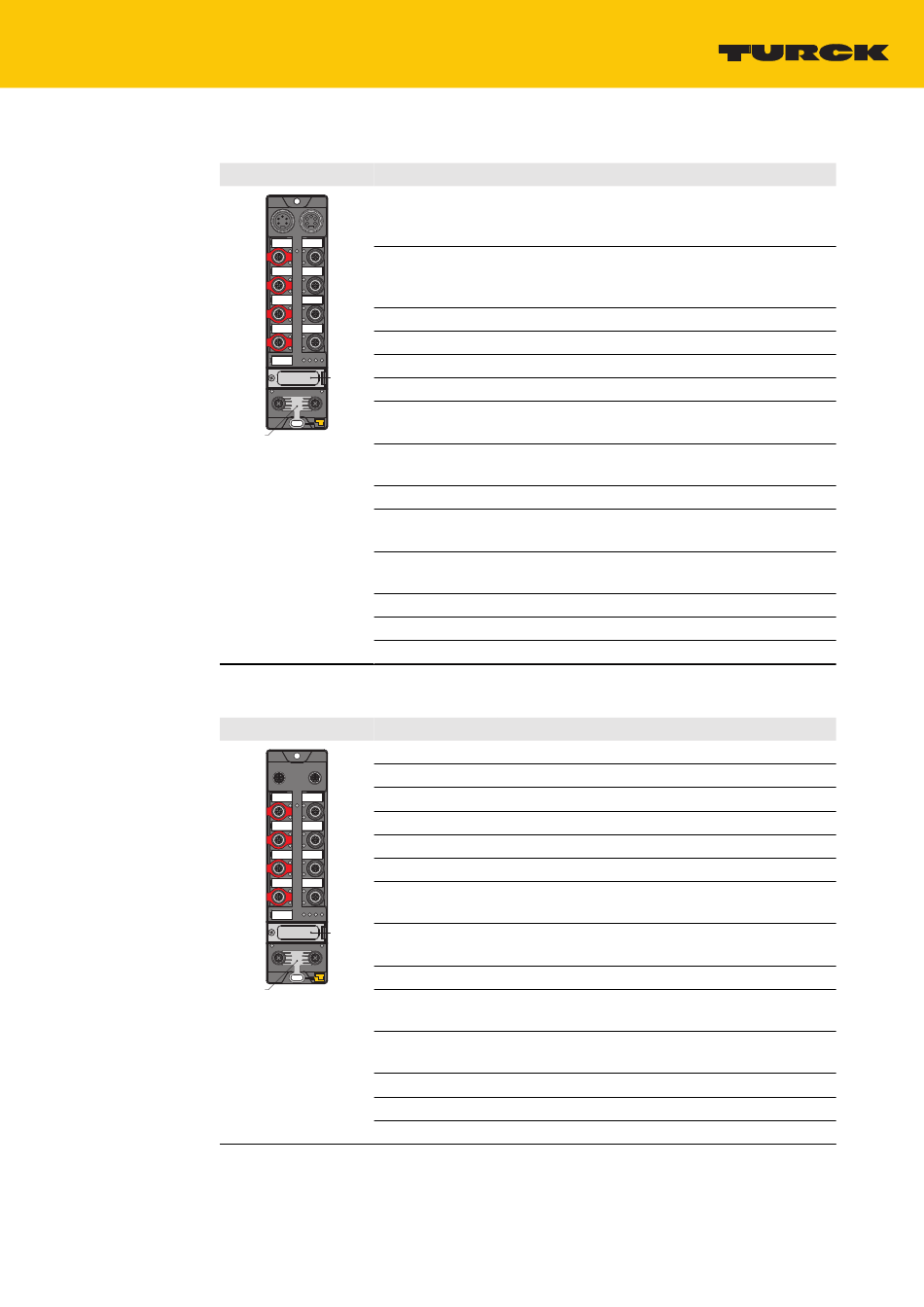

Schalter und Anschlüsse
TBIP-L4-FDIO1-2IOL/TBIP-L5-FDIO1-2IOL
X1
C0
C1
C2
C3
P1
FE
TBIP-LL-FDIO1-2IOL
XD1
X0
X1
X2
X3
XF1
XE
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Bezeichnung Bedeutung
X1 Power IN
TBIP-L4-4FDI-4FDX: 4-polig
X2
TBIP-L5-4FDI-4FDX: 5-polig
X2 Power OUT
C4
TBIP-L4-4FDI-4FDX: 4-polig
C5
TBIP-L5-4FDI-4FDX: 5-polig
C6
C0 FDI0/1, sicherheitsgerichteter Eingang
C1 FDI2/3, sicherheitsgerichteter Eingang
C7
C2 FDX4/5, sicherheitsgerichteter Eingang
IP
Address
C3 FDX6/7, sicherheitsgerichteter Eingang
P2
C4 DXP8/9, Standard-Ein-/Ausgänge
(sicherheitsgerichtet über FSO0 abschaltbar)
C5 DXP10/11, Standard-Ein-/Ausgänge
(sicherheitsgerichtet über FSO0 abschaltbar)
C6 IOL, IO-Link-Port 1
C7 IOL, IO-Link-Port 2 (sicherheitsgerichtet über FSO1
abschaltbar)
IP Address Drehcodierschalter zur Adressierung (letztes Byte
der IP-Adresse der sicheren Funktionseinheit)
P1 Ethernet 1
P2 Ethernet 2
FE Funktionserde
Bezeichnung Bedeutung
XD1 Power IN
XD2 Power OUT
XD2
X0 FDI0/1, sicherheitsgerichteter Eingang
X4
X1 FDI2/3, sicherheitsgerichteter Eingang
X5
X2 FDX4/5, sicherheitsgerichteter Eingang
X3 FDX6/7, sicherheitsgerichteter Eingang
X6
X4 DXP8/9, Standard-Ein-/Ausgänge
X7
(sicherheitsgerichtet über FSO0 abschaltbar)
IP
X5 DXP10/11, Standard-Ein-/Ausgänge
Address
(sicherheitsgerichtet über FSO0 abschaltbar)
XF2
X6 IOL, IO-Link-Port 1
X7 IOL, IO-Link-Port 2 (sicherheitsgerichtet über FSO1
abschaltbar)
IP Address Drehcodierschalter zur Adressierung (letztes Byte
der IP-Adresse der sicheren Funktionseinheit)
XF1 Ethernet 1
XF2 Ethernet 2
FE Funktionserde
