dormakaba Montageanleitung
DE
5.4
Bodenlager montieren
Voraussetzungen
• Qualifizierter Monteur
• Schutzbrille
• Arbeitsschutzkleidung
• Schutzhandschuhe
• Sicherheitsschuhe
• Steinbohrer ∅ 8 mm
• Bohrkrone ∅ 40 mm
• Hammer
• Meißel
Sicherstellen:
Anlagenzeichnung liegt vor.
ACHTUNG
Sachschäden durch Maßabweichung!

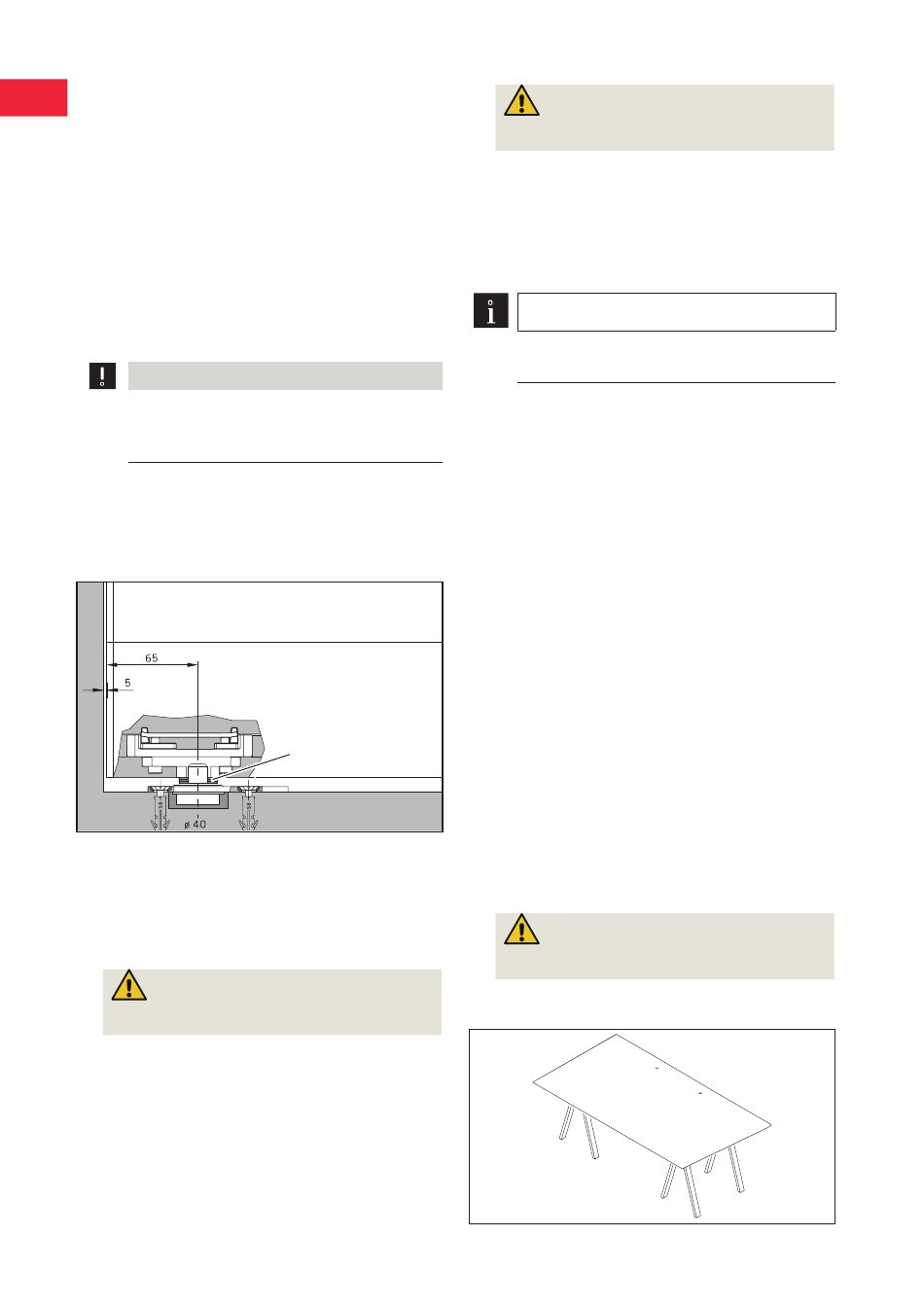

1.
Bodenlager am Boden gemäß Anlagenzeichnung
mit Türabstand von 65 mm und 5 mm
Wandabstand zur Faltschiebewand ausrichten
(Abb. 5). Eventuell abweichende Maßangaben in
der beiliegenden Anlagenzeichnung beachten.
Abb. 5
Bodenlager montieren
2. Befestigungspunkte für das Bodenlager und die
Bodenlagermitte (Anlagenachse) am Boden
markieren.
3. Bodenlager entfernen.
4.
VORSICHT!
Verletzungsgefahr durch Spanflug beim
Bohren!
Schutzbrille tragen. Bohrungen an den
Markierungen mit einem 8-mm-Bohrer setzen und
mindestens 40 mm tief bohren.
5. Bohrstellen reinigen.
6. Schutzbrille tragen. Die Mitte des Bodenlagers
mit einer 40-mm-Bohrkrone mindestens 15 mm
tief bohren (Abb. 5).
16
1
FSW EASY Safe und FSW EASY Safe-C/-C-Plus
7.
VORSICHT!
Verletzungsgefahr durch Spanflug beim
Meißeln!
Schutzhandschuhe und Schutzbrille tragen.
Mittigen Steg in der 40-mm-Bohrung
herausmeißeln.
8. Dübel in die 8-mm-Bohrungen einsetzen (Abb. 5).
9.
Bodenlager in die 40-mm-Bohrung einsetzen und
anhand der Befestigungslöcher ausrichten.
TIPPS UND EMPFEHLUNGEN
Das Bodenlager hat einen Verstellbereich
von ± 3 mm.
10. Bodenlager mit Schrauben und Dübeln im Boden
verschrauben. Bodenlager über die Langlöcher
gemäß Anlagenzeichnung ausrichten.
11. Befestigungsschrauben anziehen.
12. Bei Bedarf die Höhe des Bodenlagers korrigieren.
Dazu das Bodenlager mit den beiliegenden
Unterlegscheiben (3 Stück, je 1 mm dick)
unterlegen (Abb. 5/1).
→
Das Bodenlager ist montiert.
13. Bei Bedarf Vorgehen für weitere Bodenlager
wiederholen.
5.5
Türschiene an Glasscheibe
montieren
Voraussetzungen
• Qualifizierter Monteur
• Arbeitsschutzkleidung
• Schutzhandschuhe
• Sicherheitsschuhe
• Innensechskantschlüssel, 5 mm
• Lagerböcke
• Glassauger
Sicherstellen:
• Anlagenzeichnung liegt vor.
1.
VORSICHT!
Verletzungsgefahr durch
unsachgemäßes Ablegen!
Glasscheibe mit 2 Personen auf 2 Lagerböcken
vorsichtig ablegen (Abb. 6).
Abb. 6
Glasscheibe ablegen
WN 059290 45532
Montage
2017-06
