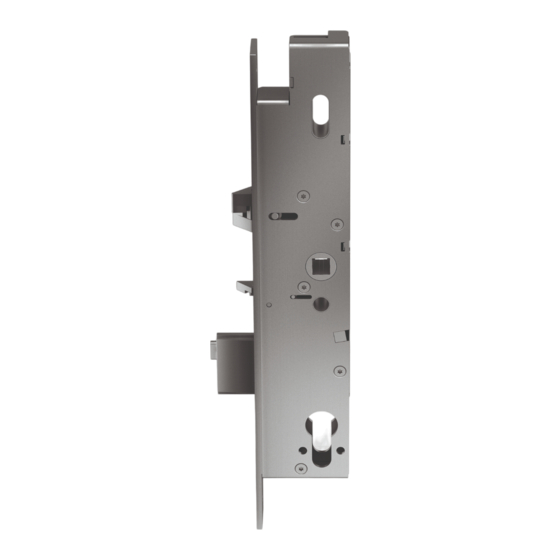

dormakaba SVA 4-Serie Inbetriebnahmeanleitung

DE
SVA 4xxx
Inbetriebnahmeanleitung
Inhalt
1 Informationen zu diesem Dokument
1.1 Inhalt und Zweck
1.2 Zielgruppe
1.3 Mitgeltende Dokumente
1.4 Abkürzungen
1.5 Verwendete Symbole
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
2.2 Nicht-bestimmungsgemäße Verwendung
2.3 Vernünftigerweise vorhersehbare
Fehlanwendung
3 Produktbeschreibung
3.1 Lieferumfang
3.2 Benötigte Türbeschläge
3.3 Technische Daten
3.4 Varianten
3.5 Klassifizierung
4 Anschlussbelegung
4.1 Blockschaltbild
5 Montage
6 Demontage und Entsorgung
060647-45532/16387 – 05/2023
1 Informationen zu diesem Dokument
1.1 Inhalt und Zweck
1
1 Dieses Dokument ergänzt die Montageanleitung
1 SVA-/SVI-Schlösser und enthält technische
1 Informationen für die Montage und Inbetriebnahme
1 eines SVA 4xxx Schlosses.
1
1.2 Zielgruppe
2
2 Die Schlösser dürfen nur von technischen Fachkräften
2 montiert werden, die von dormakaba hierfür
ausgebildet wurden.
2
1.3 Mitgeltende Dokumente
2
2 • Montageanleitung SVA-/SVI-Schlösser
2 • Anleitung für das Anschlusskabel SVP-A 1100/2100
3 • Technische Dokumente der gewählten Steuerung
3 • Inbetriebnahmeanleitung des SVI-Schlosses
3
1.4 Abkürzungen
3
4
4
Aktives, selbstverriegelndes
4
(Anti-) Panikschloss für den
SVA
Gangflügel bei 2-flügeligen
Türanlagen
Inaktives, selbstverriegelndes
(Anti-) Panikschloss für den
SVI
Standflügel bei 2-flügeligen
Türanlagen
Jeweils alle Ausführungen eines
Schlosses; der genaue Schlosstyp
4xxx
ist mit 3 Ziffern anstelle der xxx
bezeichnet.
G Gangflügel
S Standflügel
1.5 Verwendete Symbole
1 2 Positionsnummern zur Bildlegende
1
