dormakaba Montageanleitung
ACHTUNG
Sachschäden durch unsachgemäßes
Aushärten!

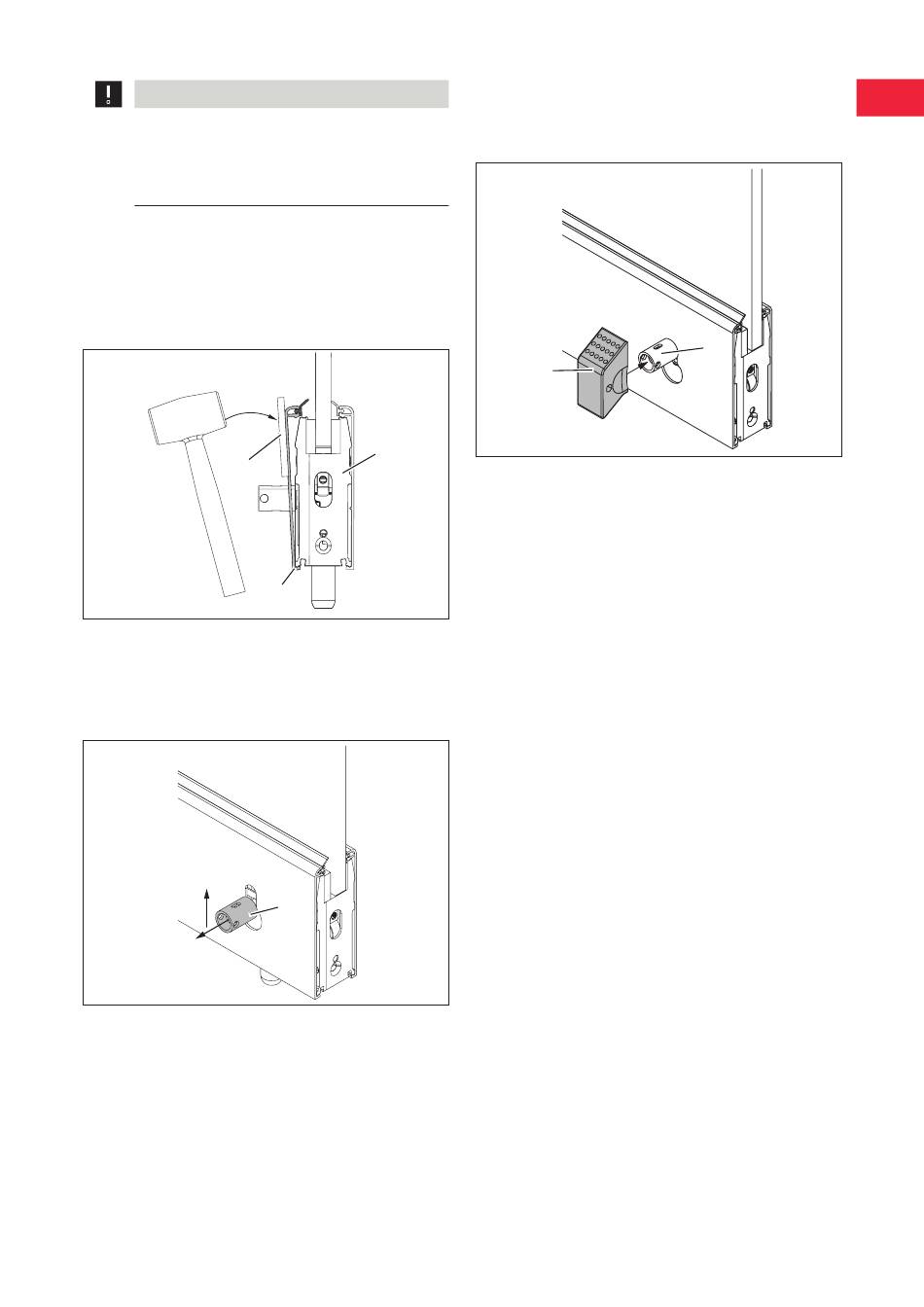

4. Abdeckprofil (Abb. 33/2) von unten an die
Türschiene (Abb. 33/1) ansetzen und mit einem
Hammer aufclipsen. Mit dem Hammer nicht direkt
auf das Abdeckprofil (Abb. 33/2) schlagen,
sondern eine Zwischenlage (Abb. 33/3) benutzen.
3
Abb. 33 Abdeckprofil aufclipsen
5. Hülse (Abb. 34/1) herausziehen und bis zum
Anschlag nach oben drücken. Anschließend die
Hülse wieder loslassen.
→
Die Hülse liegt auf dem Abdeckblech auf.
Abb. 34 Hülse ziehen
FSW EASY Safe und FSW EASY Safe-C/-C-Plus
1
2
1
6. Frontfeststellerknopf (Abb. 35/1) auf die Hülse
(Abb. 35/2) schieben. Befestigungslöcher in der
Hülse und im Frontfeststellerknopf aufeinander
ausrichten.
1
Abb. 35 Frontfeststellerknopf aufschieben
7.
Frontfeststellerknopf mit der Hülse verschrauben.
8. Vorgehen für die restlichen Flügel wiederholen.
WN 059290 45532
Montageabschluss
DE
2
2017-06
25
