Endress+Hauser multicap DC 11 Technische Information Seite 7

Multicap DC 11

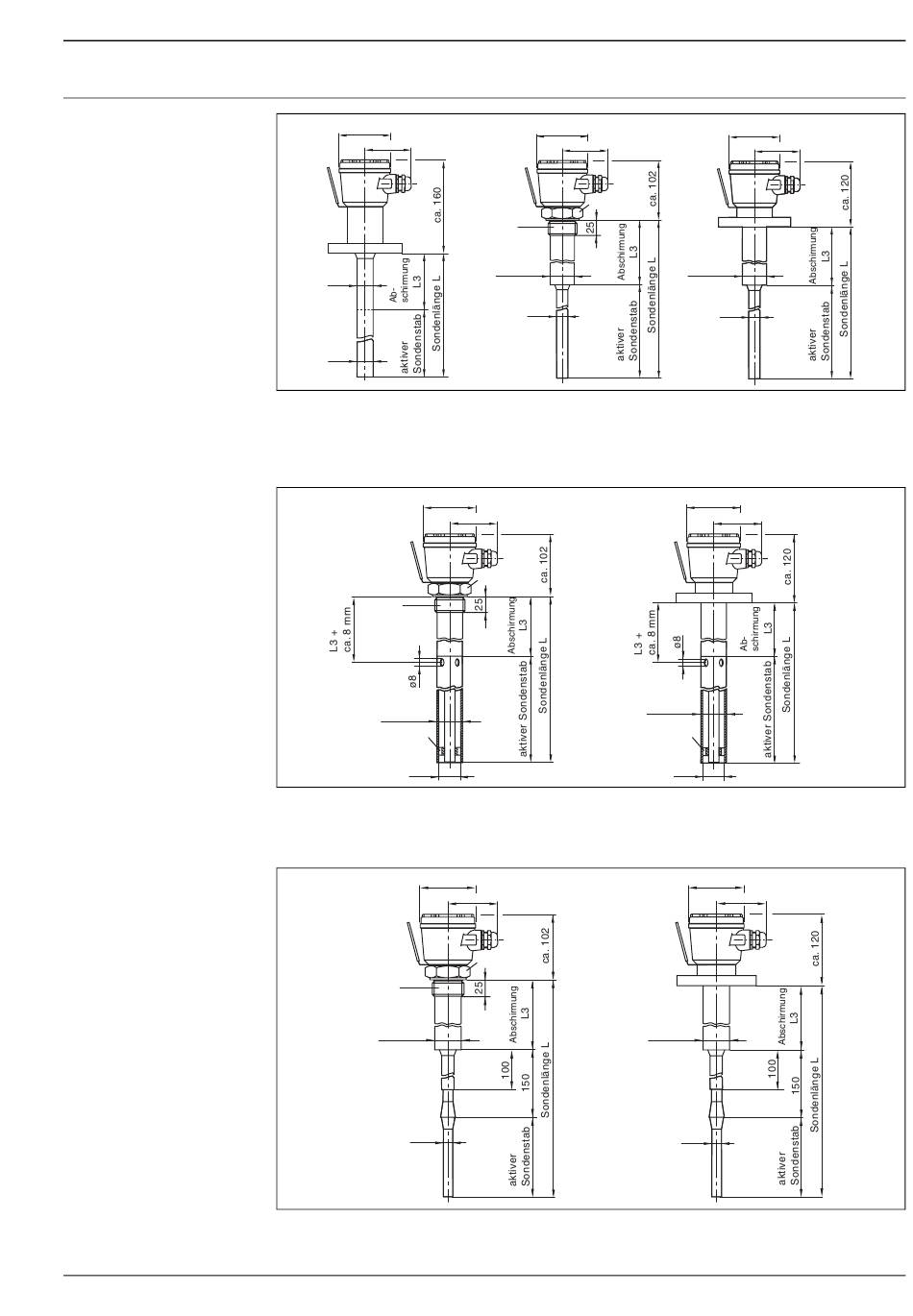

Abmessungen der Sonden
mit Abschirmung
Endress+Hauser
max. ø84
max. 80
ø22
ø22
links: Multicap DC 11 mit PTFE-plattiertem Flansch und vollisolierter Abschirmung
mitte: Multicap DC 11 mit Einschraubstück und Abschirmung
rechts: Multicap DC 11 mit Flansch und Abschirmung
max. ø84
G 1 ½ A
oder
1 ½ - 11 ½ NPT
max. ø43
Distanzhalter
alle 1000 mm
ø38
links: Multicap DC 11 mit Einschraubstück, mit Abschirmung und Masserohr
rechts: Multicap DC 11 mit Flansch, mit Abschirmung und Masserohr
max. ø84
G 1 ½ A
oder
1 ½ - 11 ½ NPT
max. ø43
ø16
links: Multicap DC 11 mit Einschraubstück, mit Abschirmung und aktiver Ansatzkompensation
rechts: Multicap DC 11 mit Flansch, mit Abschirmung und aktiver Ansatzkompensation
max. ø84
max. 80
SW 60
G 1 ½ A
oder
1 ½ - 11 ½ NPT
max. ø43
ø16
max. 80
SW 60
Distanzhalter
alle 1000 mm
max. 80
SW 60
max. ø84
max. 80
max. ø43
ø16
L00-DC11xxxx-06-05-xx-de-004
max. ø84
max. 80
max. ø43
ø38
L00-DC11xxxx-06-05-xx-de-005
max. ø84
max. 80
max. ø43
ø16
L00-DC11xxxx-06-05-xx-de-006
7
