Multicap DC 11
Zertifizierte Verwendung
Endress+Hauser
> 80 °C
EC ...
Separate Montage des Elektronikeinsatzes bei zu hoher Umgebungstemperatur für das Sondengehäuse
Beachten Sie außer den Hinweisen in dieser Technischen Information auch die besonderen
Bedingungen in den Zertifikaten und die entsprechenden Vorschriften.

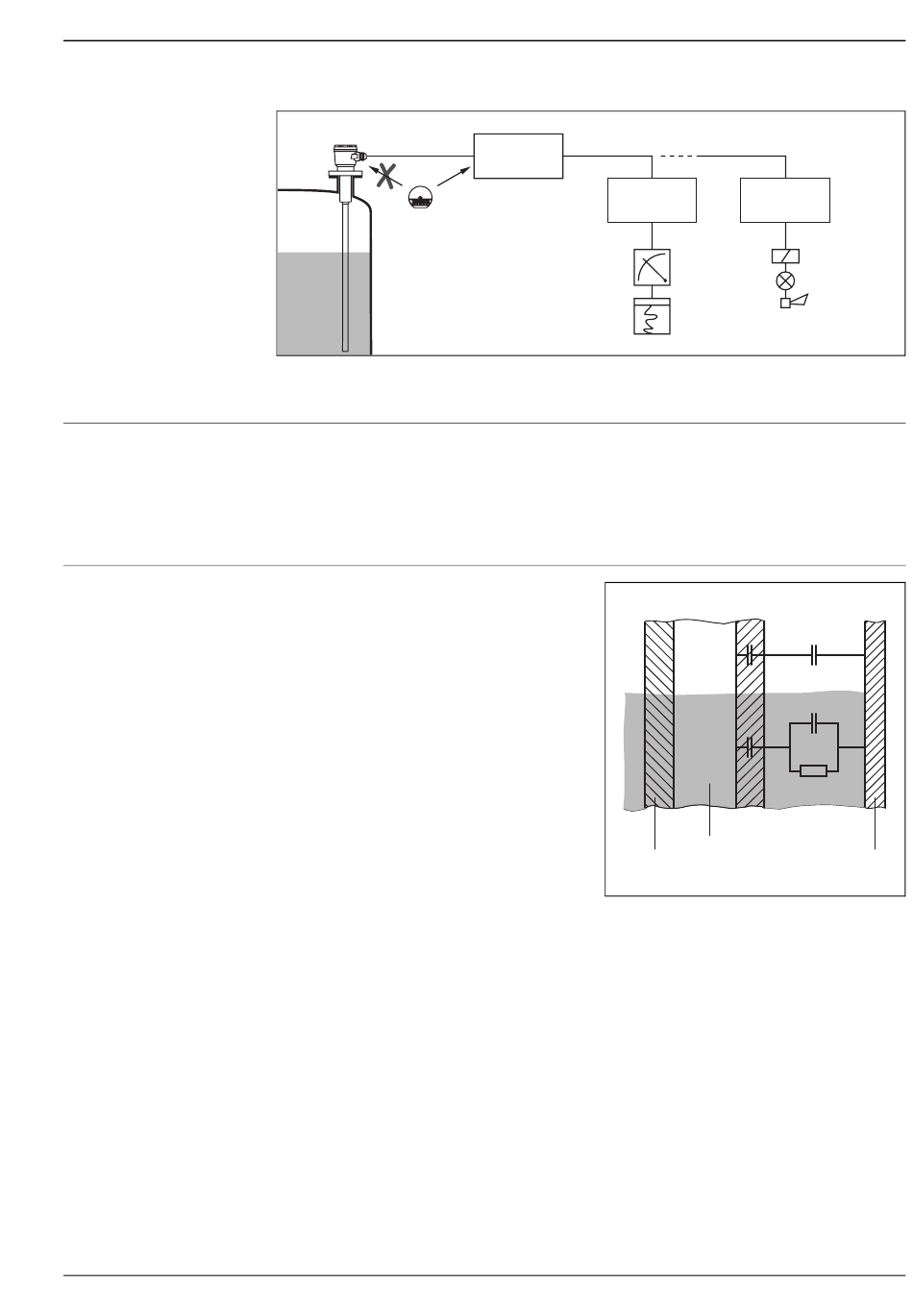

Funktionsprinzip
Die Sonde bildet mit der Behälterwand oder
der Gegenelektrode einen Kondensator.
Befindet sich die Sonde in Luft, so wird eine
bestimmte niedrige Anfangskapazität ge-
messen. Sobald Füllgut die Sonde umschließt,
wird die Parallelschaltung aus der jetzt
wesentlich größeren Kapazität und dem
Widerstand des Füllguts – die Impedanz –
gemessen.
Dies bedeutet, dass bereits ab einer geringen
Leitfähigkeit des Füllguts Änderungen der Die-
lektrizitätskonstante und damit Kapazitätsände-
rungen keinen Einfluss mehr auf die Messung
haben.
Die Sonde mit Abschirmung vermeidet Einflüsse
durch Füllgutansatz oder Kondensat in der
Nähe des Prozessanschlusses, die Sonde mit
aktiver Ansatzkompensation für Grenzstand-
detektion gleicht Einflüsse durch Ansatzbildung
an der Sonde aus.
HMC ...
oder
HTC ...
FMC ...
Isolation
Ersatzschaltbild für die kapazitive Messtechnik
mit vollisolierten Sonden
oder
FTC ...
L00-DC11xxxx-14-05-xx-de-001
in Luft
C
A
C
R
in Füllgut
Sondenstab
Behälterwand
L00-DC11xxxx-05-05-xx-de-001
