COLLEGAMENTO ELETTRICO

Il comando risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per non
compromettere le proprie prestazioni e quelle dei comandi posti nelle vicinanze.
Per questo motivo i cavi del comando devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo al comando:
• Collegare il connettore del comando, al connettore proveniente dal propulsore di manovra.
• Inserire un interruttore per accendere e spegnere l'apparecchio (non fornito).
• Posizionare l'interruttore in modo che sia facilmente raggiungibile nel caso in cui sia necessario spegnere l'apparecchio
per evitare situazioni di pericolo.
• Inserire un fusibile da 4A rapido sulla linea di alimentazione del comando (non fornito).
• Dimensionare correttamente la sezione dei cavi di alimentazione del comando in funzione della loro lunghezza.
• Non utilizzare la tensione proveniente dal gruppo batterie motori o propulsori per alimentare il comando.
• Alimentare il comando solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti elettrici.

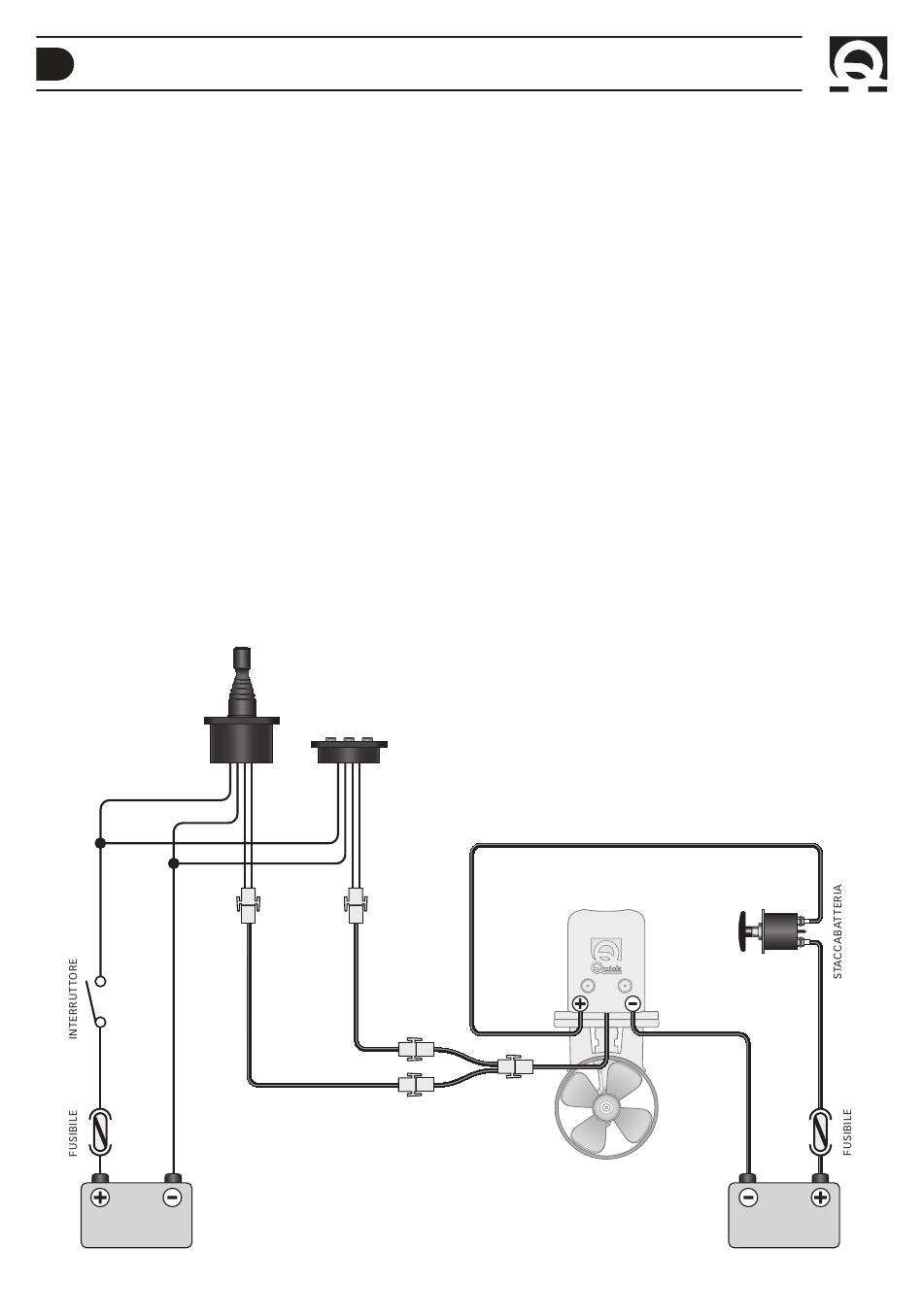

Sistema base elica di manovra
TCD 2042
ROSSO
NERO
(1)
BATTERIA
SERVIZI
6
TCD 2022
ROSSO
NERO
(2) (2)
(1) ATTENZIONE: NEGATIVO DEI GRUPPI BATTERIA IN COMUNE
(2) PROLUNGA (OPZIONALE)
(3) SDOPPIATORE (OPZIONALE)
MOTORE
(3)
ELICA DI MANOVRA
TCD2022 -TCD2042 THRUSTER CONTROLS REV001A
(1)
BATTERIA
12/24 V
