INSTALLATION DE LA COMMANDE

Ci-dessous nous avons décrit une procédure d'installation typique. Il est impossible de décrire une procédure qui soit
applicable à toutes les situations. Adapter cette procédure afin de répondre à vos propres exigences.
Trouver la position la plus adaptée pour réaliser les logements qui vont recevoir l'instrument en suivant les critères suivants:
• La commande doit être placée de façon à être facilement accessible et/ou visible par l'opérateur.
• Il est important que la surface sur laquelle on fixe la commande soit lisse et plate.
• Il doit y avoir un espace suffisant derrière la position choisie pour placer l'arrière de la commande ainsi que les câblages.
• La partie arrière de l'appareil doit être bien étanche afin d'éviter l'entrée d'eau et d'humidité.
• Faire particulièrement attention quand vous réalisez le orifice sur le panneau ou sur certaines parties de l'embarcation.
Ce orifice ne doivent pas fragiliser ou causer la rupture de la structure de l'embarcation.
Les commandes TCD sont conformes aux standards EMC (compatibilité électromagnétique), mais doivent être bien
installées afin de ne pas réduire leurs performances ainsi que celles des autres appareils montés à proximité.
Pour cette raison-là, la commande doit se trouver à une distance minimum de:
• 30 cm du compas
• 25 cm de tout appareil radio récepteur
• 1 m de tout appareil radio de transmission (excepté SSB)
• 2 m de tout appareil radio de réception et transmission SSB
• 2 m du parcours suivi par le faisceau radar.
Après avoir choisi la position de la commande, procéder comme indiqué ci-après:

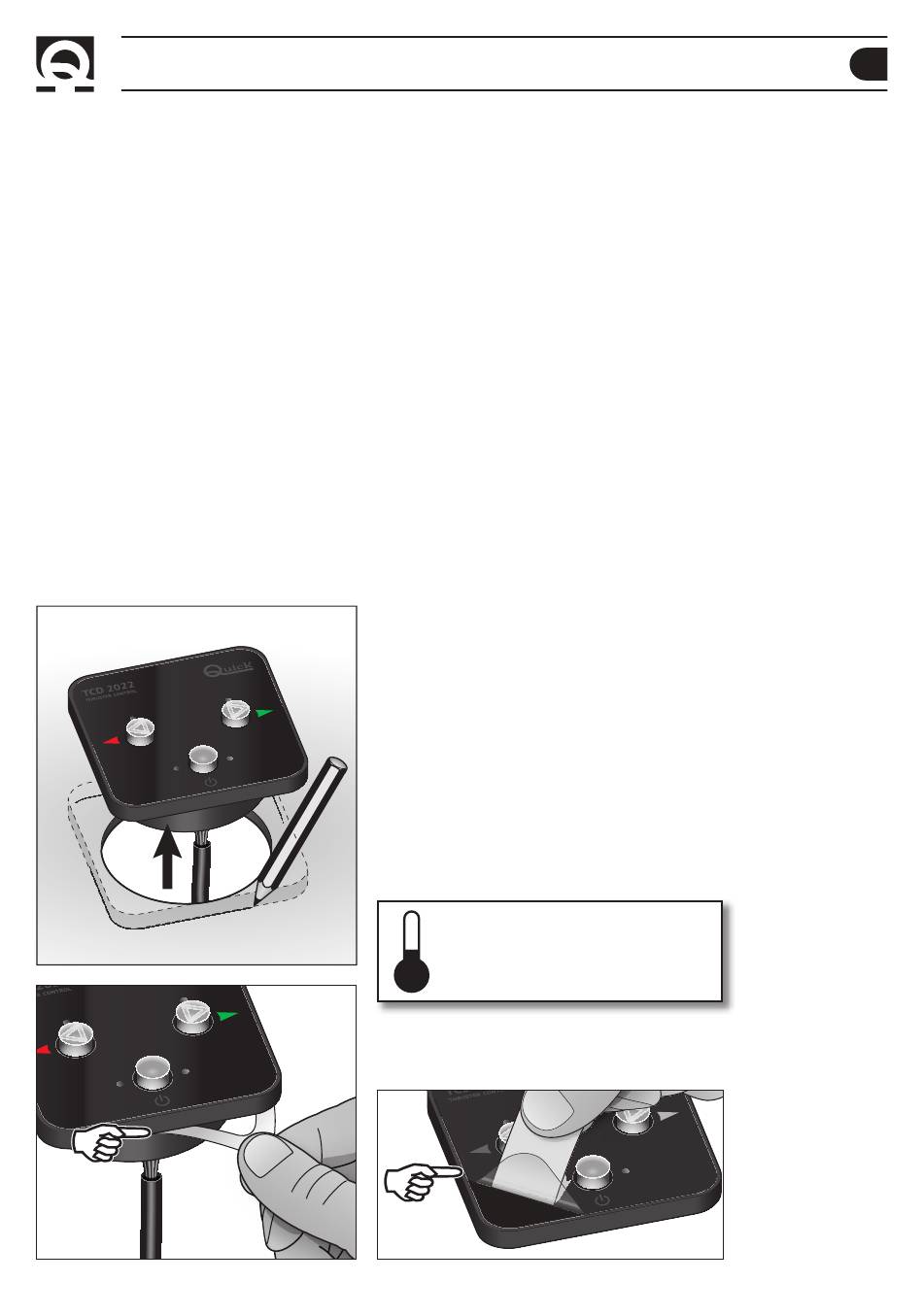

Exemple d'installation avec la commande TCD 2022
La procédure avec la commande TCD 2042 est la même, comme illustré dans l'exemple.
TCD2022 -TCD2042 THRUSTER CONTROLS REV001A
• Placer le gabarit de perçage sur la surface où la commande sera instal-
Fig. 1
lée et marquer le centre de l'orifice.
• Réaliser la découpe pour le dos de l'instrument avec une fraise de dia-
mètre 63 mm.
• Retirer le gabarit et les éventuelles ébarbures présentes sur les orifices.
• Nettoyer la surface avant l'application.
• Pour éviter de positionner la commande inclinée, il est recommandé de
l'insérer dans l'orifice sans retirer le papier de protection du joint. Une
fois que l'alignement correct avec le tableau de bord a été vérifié; (Fig. 1)
tracer le périmètre de la commande avec un crayon ; sortir la commande.
• (Fig. 2) Retirer le papier de protection du joint adhésif, en évitant de tou-
cher la partie adhésive avec les doigts;
• ré-introduire la commande dans l'orifice et la positionner en suivant la
ligne tracée au crayon. Appuyer sur la commande pour qu'elle adhère
correctement à la surface.
ATTENTION
il est recommandé de ne pas
appliquer le joint adhésif avec une
18°
température inférieure à 18° C.
Fig. 2
• (Fig. 3) Une fois l'installation complétée, retirer le film de protection
transparent de la surface de la commande. Il est conseillé d'utiliser du
ruban adhésif pour retirer le film transparent.
Fig. 3
