INSTALACIÓN DEL MANDO
En seguida será descrito un procedimiento de instalación típico. No es posible describir un procedimiento que se pueda
aplicar a todas las situaciones. Adaptar este procedimiento para satisfacer los propios requisitos.
Localizar la posición más adecuada donde alojar el mando según estos criterios:
• El mando debe colocarse de tal manera que el técnico pueda utilizarlo y/o verlo fácilmente.
• Es importante que la superficie sobre la que se fija la pantalla sea lisa y plana.
• Debe haber suficiente espacio detrás de la posición elegida para alojar la parte posterior del mando y el cableado.
• La parte posterior del mando tiene que estar protegida contra el contacto con el agua o humedad.
• Poner particular atención cuando se hacen los agujeros en los paneles o sobre partes de la embarcación.
Estos agujeros no tienen que debilitar o causar daños a la estructura de la embarcación.
Los mandos TCD cumplen con los estándares EMC. (compatibilidad electromagnética) pero se requiere una correcta
instalación para no comprometer las propias prestaciones y las de los instrumentos puestos en su proximidad.
Por este motivo el mando TCD tiene que estar lejos por lo menos:
• 30 cm del compás.
• 50 cm de cualquier aparato radio-receptor.
• 1 m de cualquier aparato radio-transmisor (excluido SSB).
• 2 m de cualquier aparato radio-transmisor SSB.
• 2 m del recorrido del haz del radar.
Después de haber escogido donde posicionar el mando, proceder como se muestra a continuación:

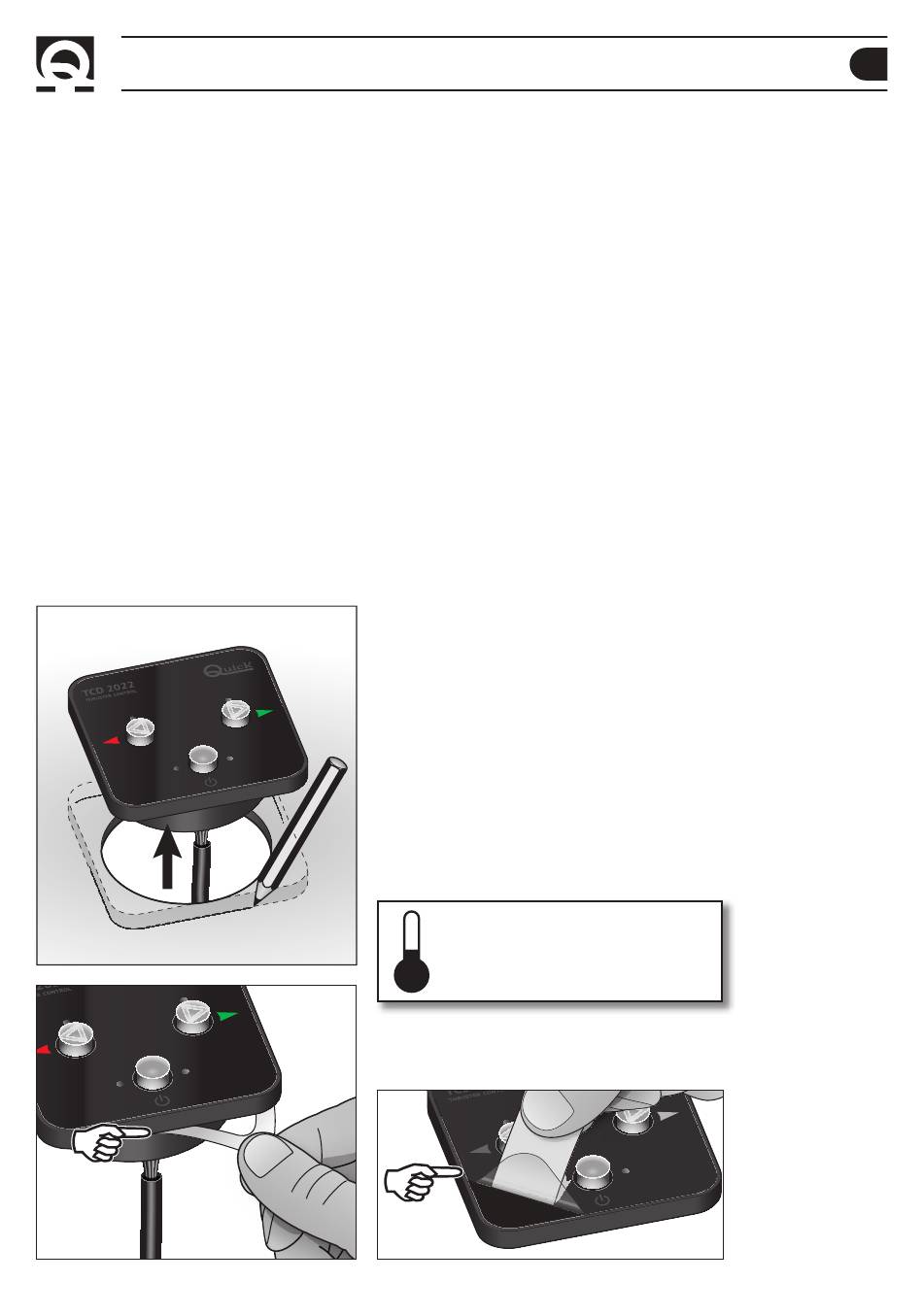

Ejemplo instalación con el mando TCD 2022
El procedimiento con el comando TCD 2042 es el mismo, como en el ejemplo ilustrado.
TCD2022 -TCD2042 THRUSTER CONTROLS REV001A
• Posicionar la plantilla sobre la superficie donde será instalado el
Fig. 1
mando y marcar el centro de agujero.
• Hacer el agujero para la parte posterior del mando con una fresa de
diámetro 63 mm.
• Quitar la plantilla y eventuales babas presentes en el agujero.
• Limpiar la superficie antes de la aplicación.
• Para evitar colocar el mando torcido, recomendamos introducirlo
en el agujero sin quitar el papel de protección de la junta. Después
de controlar la alineación correcta con el panel; (Fig. 1) trazar el
perímetro del mando con un lápiz; extraer el mando.
• (Fig. 2) Despegar el papel de protección de la junta adhesiva evitando
tocar la parte adhesiva con los dedos;
• volver a introducir el mando en el agujero y posicionarlo siguiendo la
línea trazada a lápiz. Presionar el mando para hacerlo adherir bien a la
superficie.
ATENCIÓN:
se recomienda no aplicar
la guarnición adhesiva con una
18°
temperatura inferior a 18° C.
Fig. 2
• (Fig. 3) Después de finalizar la instalación, quitar la película de protec-
ción transparente de la superficie del mando. Recomendamos utilizar
un trozo de cinta adhesiva para quitar la película transparente.
Fig. 3
