INSTALLATION DER STEUERUNG

Im Folgenden wird eine typische Installation beschrieben. Es ist nicht möglich, eine Prozedur zu beschreiben, die für alle
Installationen Gültigkeit hat. Diese Prozedur muss deshalb an die jeweiligen Gegenbenheiten angepasst werden.
Für die Auswahl der Position der Steuerung und der Löcher für die Befestigung müssen folgende Anweisungen beachtet werden:
• Die Steurung muss so positioniert sein, dass er für den Benutzer zu Wartungszwecken leicht erreichbar ist.
• Die Oberfläche, auf der Steuerung installiert wird, muss glatt und eben sein.
• Hinter der gewählten Montageposition muss ausreichend Platz vorhanden sein, um die Rückseite der Steuerung und die
Verkabelung unterbringen zu können.
• Die Rückseite der Steuerung muss vor Wasser und Feuchtigkeit geschützt sein.
• Beim Bohren der Löcher in die Verkleidung oder andere Teile des Bootes ist größte Vorsicht geboten. Die Bohrlöcher
dürfen die Stabilität der Bootskonstruktion nicht beeinträchten oder beschädigen.
Der Steuerungen entspricht den EMV-Standards (elektromagnetische Verträglichkeit). Nur eine korrekte Installation
gewährleistet, dass die Leistung der Einheit und der Instrumente in der Nähe der Einheit nicht beeinträchtigt wird.
Aus diesem Grund müssen für die Steurung folgende Mindestabstände eingehalten werden:
• 30 cm vom Kompass
• 50 cm von Funkempfängern
• 1 m von Funkgeräten (ausgenommen SSB)
• 2 m von SBB-Funkgeräten
• 2 m vom Radargerät
Nachdem die Position der Steuerung festgelegt wurde, gehen Sie wie folgt vor:

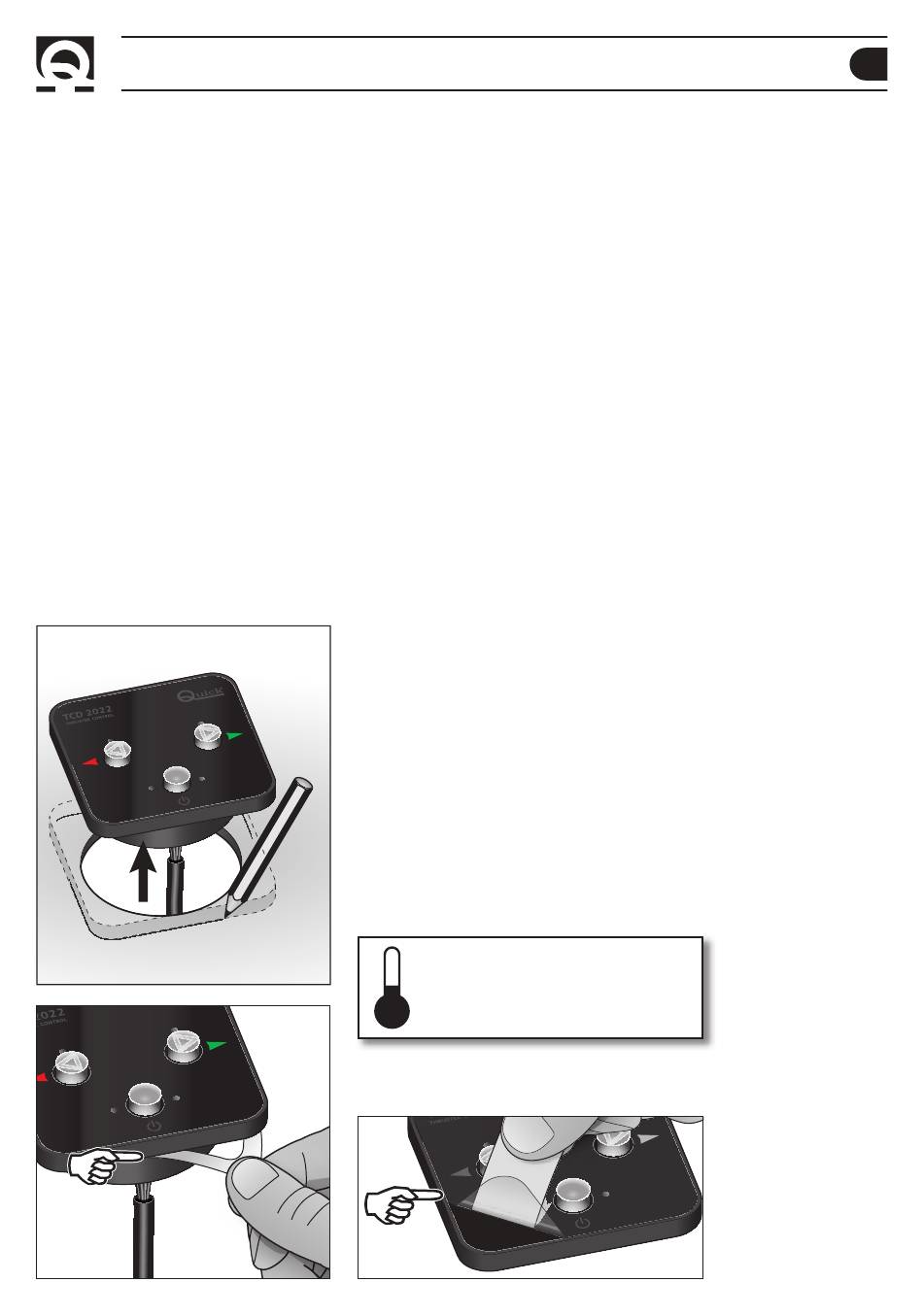

Installationsbeispiel mit Steuerung TCD 2022
Die Vorgehensweise bei der Steuerung TCD 2042 ist die gleiche wie im dargestellten Beispiel.
TCD2022 -TCD2042 THRUSTER CONTROLS REV001A
• Die gelochte Schablone auf die Oberfläche anlegen, wo die Steuerung installiert
Abb. 1
werden soll und die Mitte Loches markieren.
• Die Bohrung für die Rückseite des Gerätes mit einem 63-mm-Fräser ausführen.
• Die Schablone sowie eventuelle an den Bohrungen vorhandene Grate entfernen.
• Die Oberfläche vor dem Anbringen reinigen.
• Um eine schiefe Positionierung der Steuerung zu vermeiden, empfehlen wir,
sie in die Bohrung einzusetzen, ohne das Schutzpapier von der Dichtung zu
entfernen. Nachdem die korrekte Ausrichtung zum Armaturenbrett überprüft
wurde; (Abb. 1) den Umfang der Steuerung mit einem Bleistift nachzeichnen;
Die Steuerung entnehmen.
• (Abb. 2) Das Schutzpapier von der Klebedichtung entfernen und vermeiden,
den klebenden Teil mit Ihren Fingern zu berühren;
• Die Steuerung wieder in die Bohrung einsetzen und entsprechend der mit dem
Bleistift gezogenen Linie positionieren. Die Steuerung andrücken, damit sie gut
auf der Oberfläche haftet.
ACHTUNG
Es wird empfohlen, die Klebedichtung
nicht bei Temperaturen unter 18 ° C
18°
anzubringen.
Abb. 2
• (Abb. 3) Nach der Installation die transparente Schutzfolie von der Oberfläche
der Steuerung abziehen. Wir empfehlen, ein Stück Klebeband zu verwenden,
um die transparente Schutzfolie besser entfernen zu können.
Abb. 3
INSTALLATION
35
DE
