INSTALLAZIONE DEL COMANDO
Di seguito sarà descritta una procedura di installazione tipica. Non è possibile descrivere una procedura che sia applicabile
a tutte le situazioni. Adattare questa procedura per soddisfare i propri requisiti.
Individuare la posizione più adatta dove praticare la sede per alloggiare il comando seguendo questi criteri:
• Il comando deve essere posizionato in modo che sia facilmente utilizzabile e/o visibile dall'operatore.
• È importante che la superficie su cui si fissa il comando sia liscia e piana.
• Deve esistere spazio sufficiente dietro alla posizione scelta per alloggiare il retro del comando e i cablaggi.
• La parte posteriore del comando deve essere protetta dal contatto con acqua o umidità.
• Porre particolare attenzione durante l'esecuzione del foro su pannello o parti dell'imbarcazione. Questa operazione non
deve indebolire o causare rotture alla struttura dell'imbarcazione.
I comandi TCD rispondono agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per
non compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo il comando TCD deve essere distante almeno:
• 30 cm dalla bussola
• 50 cm da un qualsiasi apparecchio radio ricevente
• 1 m da qualsiasi apparato radiotrasmittente (escluso SSB)
• 2 m da qualsiasi apparato radiotrasmittente SSB
• 2 m dal percorso del fascio radar.
Dopo aver scelto la posizione del comando, procedere come riportato di seguito:
Esempio installazione con il comando TCD 2022
Il procedimento con il comando TCD 2042 è lo stesso, come nell'esempio illustrato.
TCD2022 -TCD2042 THRUSTER CONTROLS REV001A

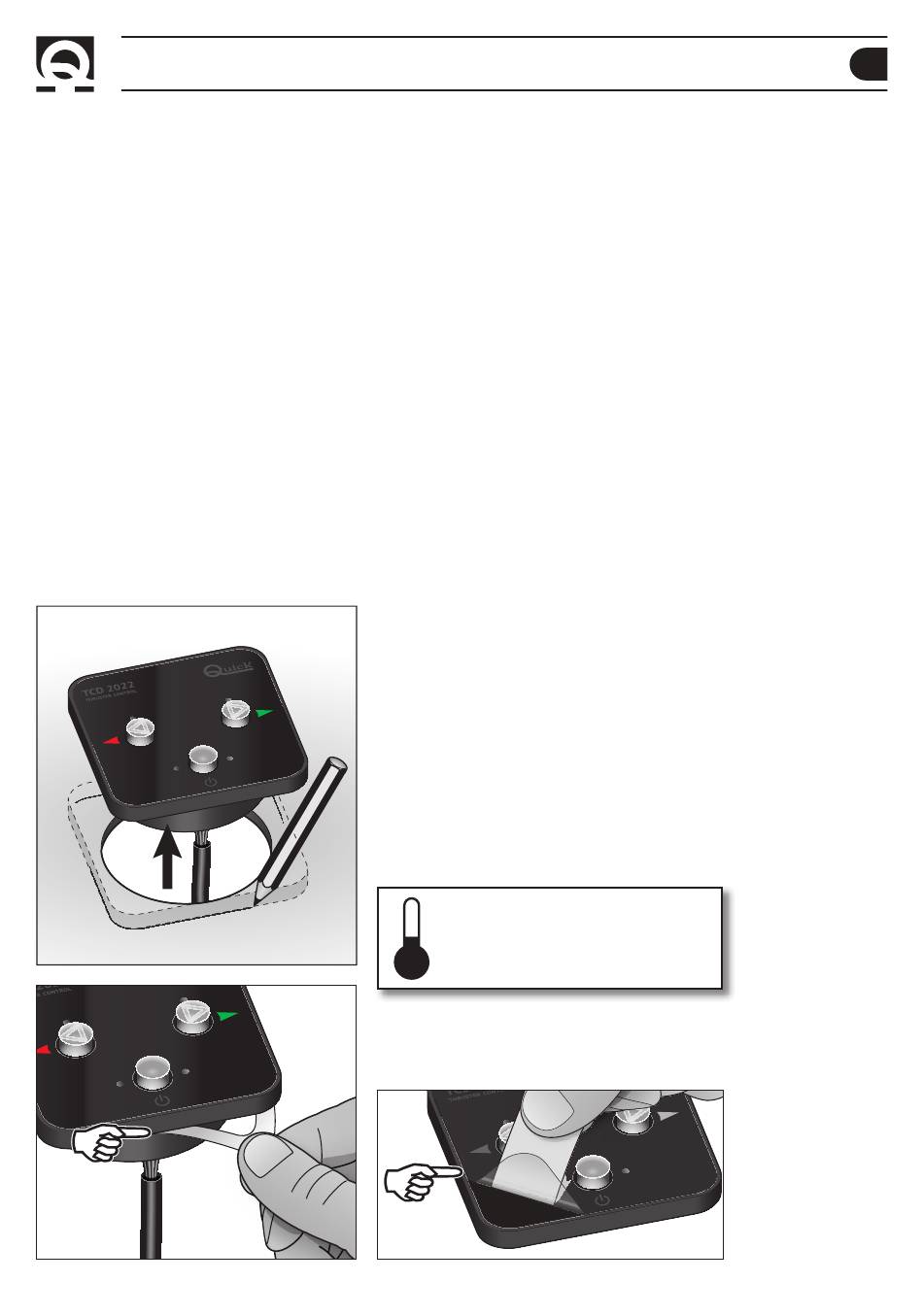

• Posizionare la dima di foratura sulla superficie dove sarà installato il
Fig. 1
comando e marcare il centro del foro.
• Realizzare il foro per il retro del comando con una fresa diametro 63 mm.
• Rimuovere la dima ed eventuali bave presenti sul foro.
• Pulire la superficie prima dell'applicazione.
• Per evitare di posizionare il comando storto, consigliamo d'inserirlo,
senza togliere la carta dalla guarnizione, all'interno del foro; controllare
il corretto allineamento alla plancia; (Fig. 1) tracciare con una matita il
perimetro del comando; estrarre il comando.
• (Fig. 2) Staccare la carta protettiva dalla guarnizione adesiva evitando
di toccare la parte adesiva con le dita;
• re-inserire il comando nel foro e posizionarlo seguendo la linea tracciata
a matita. Premere il comando per farlo aderire bene alla superficie.
ATTENZIONE
Si consiglia di non applicare la
guarnizione adesiva con temperatura
18°
inferiore a 18°C.
Fig. 2
• (Fig. 3) Terminata l'installazione, rimuovere la pellicola di protezione
trasparente dalla superficie del comando. Consigliamo di utilizzare un
pezzetto di nastro adesivo per rimuovere la pellicola trasparente.
Fig. 3
