Multicap DC 21
Zertifizierte Verwendung
Endress+Hauser
> 80 °C
Separate Montage des Elektronikeinsatzes bei zu hoher Umgebungstemperatur für das Sondengehäuse
Beachten Sie außer den Hinweisen in dieser Technischen Information auch die besonderen
Bedingungen in den Zertifikaten und die entsprechenden Vorschriften.

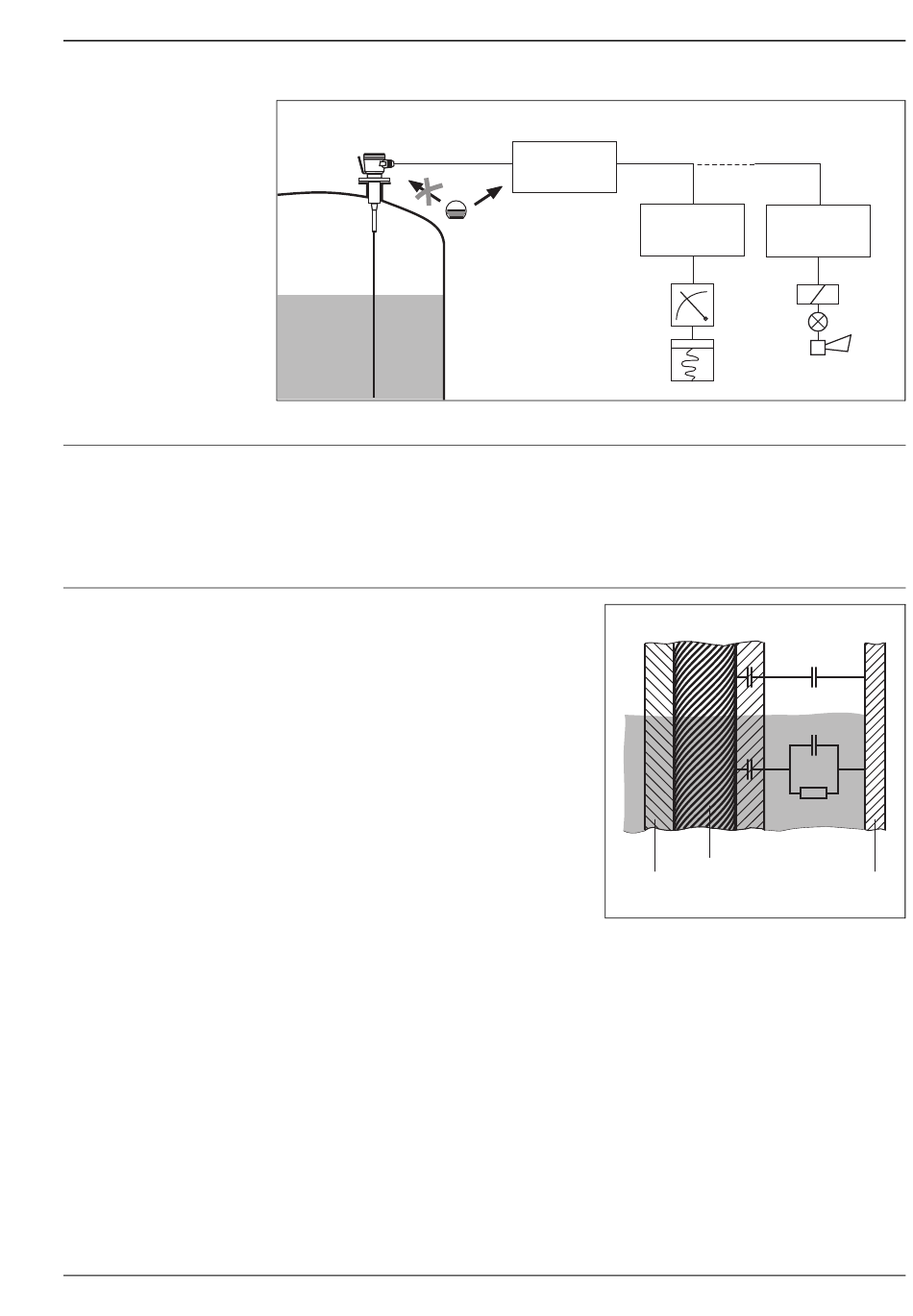

Funktionsprinzip
Die Sonde bildet mit der Behälterwand oder
der Gegenelektrode einen Kondensator.
Befindet sich die Sonde in Luft, so wird eine
bestimmte niedrige Anfangskapazität ge-
messen. Sobald Füllgut die Sonde umschließt,
wird die Parallelschaltung aus der jetzt
wesentlich größeren Kapazität und dem
Widerstand des Füllguts – die Impedanz –
gemessen.
Dies bedeutet, dass bereits ab einer geringen
Leitfähigkeit des Füllguts Änderungen der
Dielektrizitätskonstante und damit Kapazitäts-
änderungen keinen Einfluss mehr auf die
Messung haben. Die Sonde mit Abschirmung
vermeidet Einflüsse durch Füllgutansatz oder
Kondensat in der Nähe des Prozessanschlusses,
die Sonde mit aktiver Ansatzkompensation für
Grenzstanddetektion gleicht Einflüsse durch
Ansatzbildung an der Sonde aus.
HMC ...
oder
HTC ...
EC ...
Isolation
Ersatzschaltbild für die kapazitive Messtechnik
mit vollisolierten Sonden
oder
FMC ...
FTC ...
L00-DC21xxxx-14-05-xx-de-001
in Luft
C
A
C
R
in Füllgut
Sondenseil
Behälterwand
L00-DC21xxxx-05-05-xx-de-001
3
