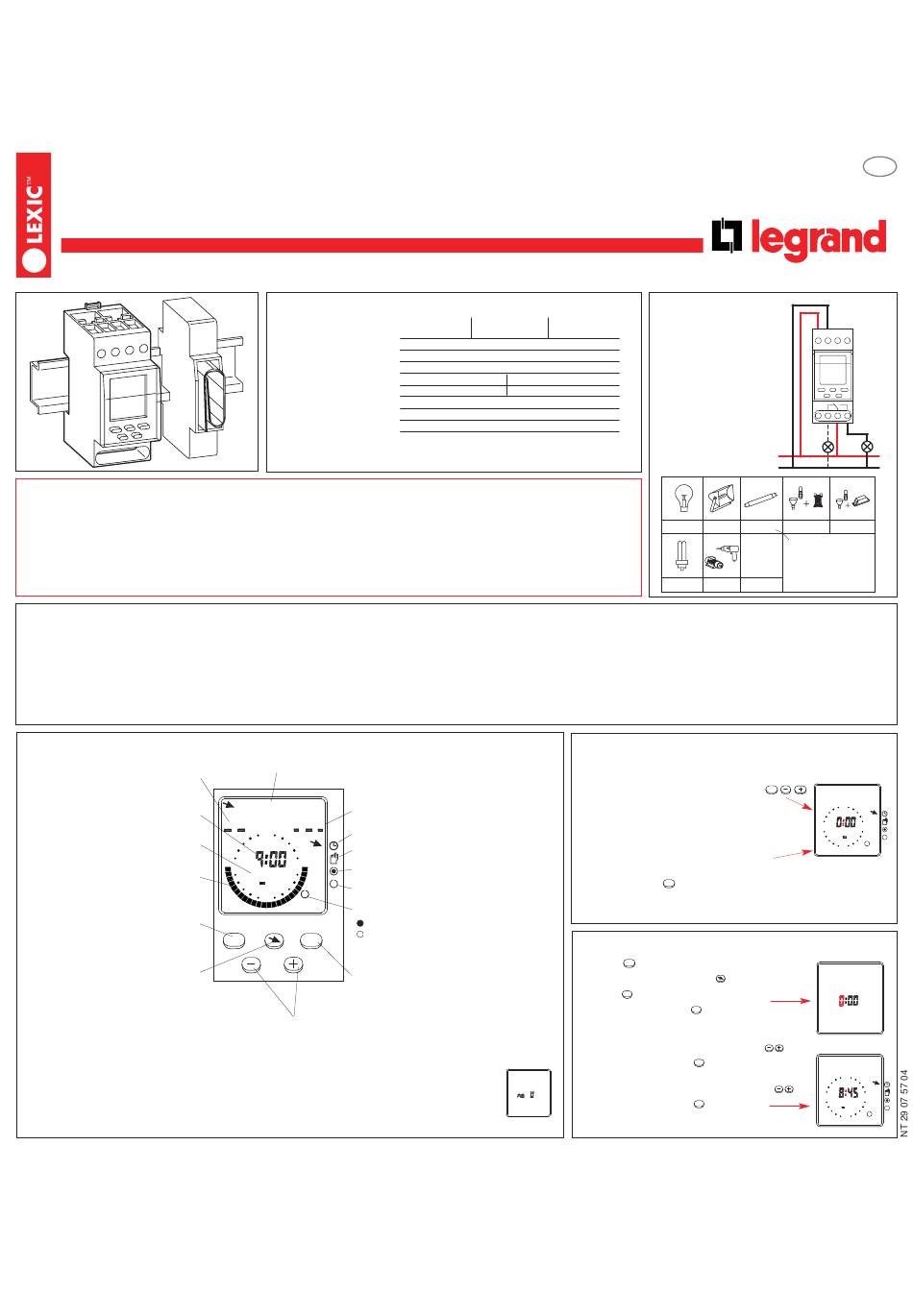

Interruptor horário
Rex2000 D21w
037 61, 037 62, 037 63
Conselhos de segurança
• A instalação e montagem deste produto deverão ser efectuadas apenas por pessoal técnico especializado. • A segurança eléctrica só pode ser garan-
tida se o produto tiver sido instalado nas circunstâncias adequadas às suas especificidades e com todos os acessórios fornecidos e tiverem sido obser-
vadas as normas CEM (compatibilidade electromagnética). • Para garantir a compatibilidade electromagnética exigida no âmbito das determinações
para a marcação CE de produtos incluídos no campo de aplicação da norma CEM 89/336/CEE, é necessário que no caso de consumidores de altas
correntes de conexão (p.e. aparelhos accionados por motor ou lâmpadas com capacidade nominal superior a 800W) ou com periodicidades de arran-
que < 24 segundos sejam tomadas as adequadas medidas de segurança. • Manipulações no produto fazem desaparecer todos os direitos a garantia. •
Se o interruptor temporizado for instalado entre aparelhos emissores de calor e, deste modo, resultar, para o interruptor temporizado, uma temperatura
ambiente superior a 55°C, deverá ser previsto um espaço vazio entre os aparelhos emissores de calor e o interruptor temporizado. (p. ex.
vazio, art. n° 044 40 ou 1 módulo vazio, art. n° 044 41).
Funcionamento
Rex2000 D21w é um interruptor horário digital de programção semanal com afixação sobre um quandrante segmentado e destinado a ser instalado num quadro de distribuição. Capacidade de regi-
sto até 8 programas pro dia. Um programa é composto de um horário de abertura e um de fecho do circuito. Se nenhuma tecla é accionada durante 60 segundos no decurso da programação, o
interruptor horário retorna à sua posição inicial. Os programas podem ser copiados para diferentes dias. A duração mínima de comutação é 1 minuto. Os horários programados são salvaguardados
de forma ilimitada, podendo contudo, em qualquer momento, e quando se pretender, serem apagados. Os programas registados são representados sobre o quadrante segmentado por uma banda
negra que corresponde a 30 minutos. A hora e os dias da semana são indicados por afixação digital. A mudança da hora Verão / Inverno pode, à escolha ser efectuada manualmente ou automatica-
mente pelo aparelho.
Descrição
Verão / Inverno
Hora ou horário programado
Clr = Apagar os horários programados
Copy = Copiar os horários programados
Dias da semana ou
dias programados
Afixação sobre quandrante segmentado
do programa registado
1 segmento = 30 minutos
Tecla MENU, activa o menu
ou interrompe um processo
Tecla SETA,
move a seta
permitem modificar os valores a registar
Características técnicas
Alimentação:
Consumo:
Contacto de saída:
Pecisão do relógio:
Capacidade dos bornes:
Capacidade:
Reserva de marcha:
Temperatura de armazenagem: -20°C a +60°C
Temperatura de utilização: -20°C a +55°C
Menu
SET TIME CHECK... ON
Dia / Mês / Ano
PROG DATE NEW...OFF
SU/Wi D/M/Y
Símbolo de "Funcionamento automático"
24
Símbolo de "Antecipação da comutação
18
6
Símbolo de "MARCHA permanente"
1234567
Símbolo de PARAGEM permanente"
12
Estado da comutação da saída
= Ligado
= Desligado
MENU OK
Tecla OK,
valida o registo
Teclas + e -,
Falta de rede
Em caso de falta de rede de alimentação
afixa-se a mensagem no U. As teclas ficam
inactivas
Só a operação Reset 1 será permitida.
037 61 037 62 037 63
230V 50/60Hz 120V 50/60Hz 24VAC/DC
aprox. 0,8 W
contacto inversor 16A 250V~µ cos ϕ = 1
±um segundo/dia sob condições típicas de instalação
condutores rígidos condutores flexiveis
1,5 a 4 mm 1,5 a 2,5 mm
2
56
10 anos
Ligação
No caso de alimentação
da rede, o aparelho não
pode comutar uma
tensão reduzida de
segurança e em caso
de alimentação por uma
2
tensão reduzida de
segurança, o aparelho
não pode comutar
tensão da rede.
1200W 1200W 2300W
1 ⁄
módulo
2
100W 1800W
1. Colocação em serviço
Reset 1 Os horários programados serão conservados
Prima simultaneamente sobre as teclas
Reset 2 Os horários programados serão
apagados
Premir e manter premido ao mesmo tempo as 5 teclas. Deixar
primeiro a tecla MENU e deixar todas as outras após de 3 segundos.
A hora de arranque é 0:00.
2. Acerto da hora
A tecla MENU activa o menu. Seleccionar SET TIME...
(acerto da hora) com a tecla e valide premindo
OK
a tecla . Valide novamente
OK
SET TIME com a tecla .
Acerte as horas com a ajuda das teclas
valide premindo a tecla OK .
Acerte os minutos com a ajuda das teclas
OK
valide premindo a tecla .
P

Modo de emprego

¤
L
N
1800W 2300W
Fluo compensada
paralelo:
60VA máx. 7µF
MENU
.
24
18 6
1234567
12
SET TIME
e
24
e
18
6
1234567
12
