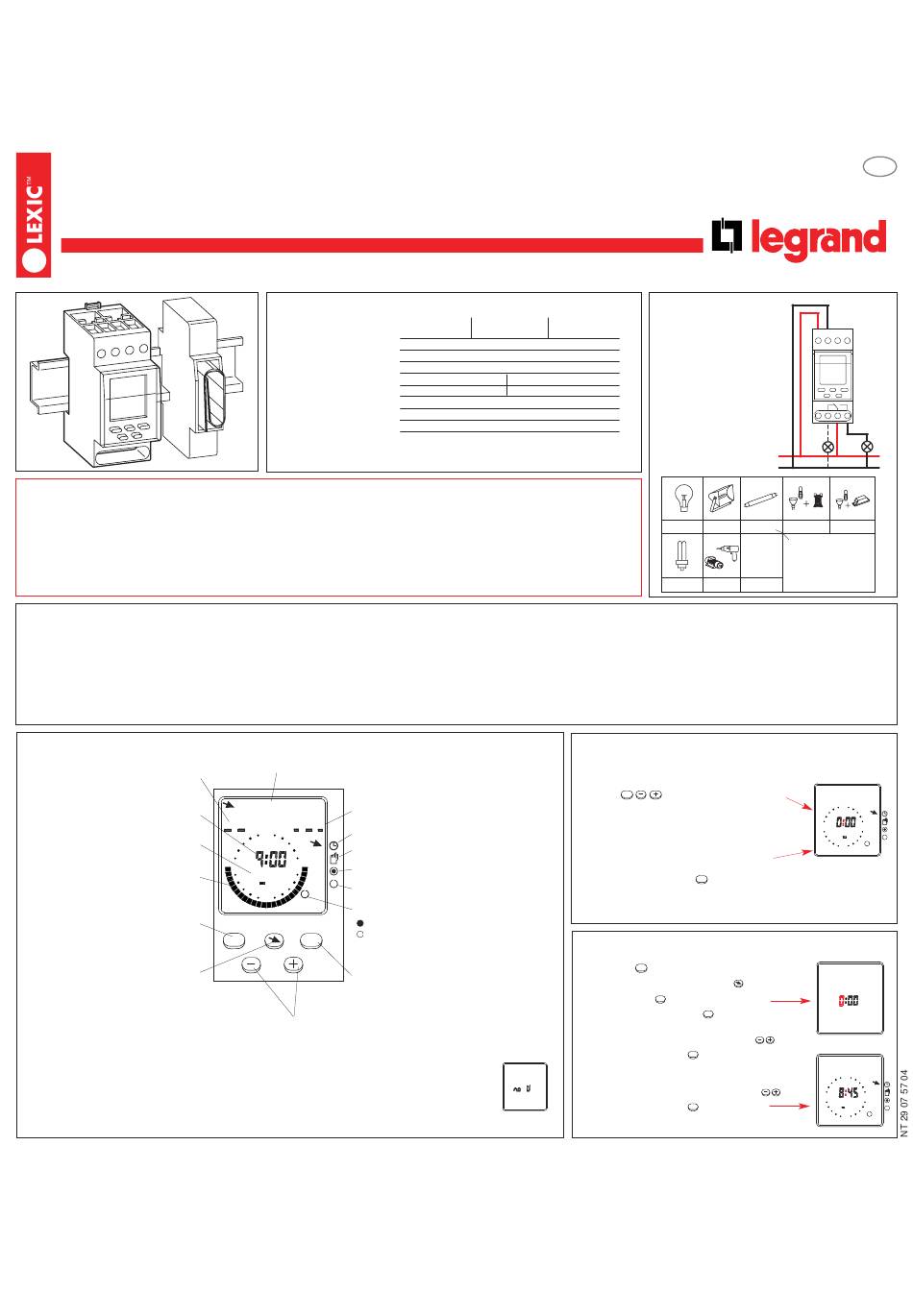

Koblingsur
Rex2000 D21w
037 61, 037 62, 037 63
Advarsel
• Installasjon av disse produktene må kun gjøres av autorisert fagmann. • Den driftsmessige og elektriske sikkerhet garanteres kun så lenge
produktet er installert med dets beskrevne tilbehør. • For å garantere den elektromagnetiske tåleevne slik det kreves innenfor rammen av
bestemmelsene for CE-betegnelsen av produkter innenfor anvendelsesområdet til retningslinje 89/336/EF (elektromagnetisk tåleevne), må det
foretas nødvendige beskyttelsestiltak hos forbrukere som har høy tilkoblingsstrøm (f.eks. motordrevne apparater eller lamper med en nominell ytelse
på mer enn 800W) eller koblingsperioder på < 24 sekunder. • Ved inngrep i produktet faller alle krav fra eieren bort. • Dersom koplingsuret installeres
mellom varmeavgivende apparater og koplingsuret av denne grunn befinner seg i en temperatur på over 55 °C, må det være et tomrom mellom de
varmeavgivende apparatene og koplingsuret (f.eks.
Funksjon
Rex2000 D21w er et digitalt ur med døgnprogram utstyrt med et sirkulært segmentoppdelt display for DIN-skinne montasje. Instilling 8 programbilder kan settes. Et programbilde består av både til og
fra koblingstider. Hvis ikke en av tastene under programmering holdes nede i mer enn 60 sekunder, vil koblingsuret vende tilbake til utgangsstilling. Kopifunksjonen gjør det mulig å kopiere program-
mer fra en dag til andre dager. Minimum koblingtid er 1 minutt. Koblingstidene er beskyttet, men kan overskrivers av andre programmer. Programmer vises med et minimiumssegment på 30 minutter.
Tid og ukedag vises digitalt. Sommer/vintertid omkobling kan skje ved manuell omskifting eller ved programmering.
Presentasjon
Sommer/vinter
Aktuell tid, omkoblingstid
CLr = slett omkoblingstid
Copy = Kopier omkoblingstid
Aktuell dag i uken eller
programmeringsdag
Fremvisning på display av det
eksisternde program
1 segment = 30 minutter
Menyknappen aktiviserer menyen eller
avbryter prossesen
Knappen endrer lysglimtet
Tekniske data
Tilførselsspenning:
Forbruk:
Kontakt type:
Nøyaktighet:
Tversnitt klemme:
Program bilder:
Gangreserve:
Lagringstemperatur:
Arbeidstemperatur:
1 ⁄
modul, best. nr. 044 40 eller 1 modul, best. nr. 044 41).
2
Meny
SET TIME CHECK... ON
Dag/måned/år
PROG DATE NEW...OFF
SU/Wi D/M/Y
Symbol for automatisk betjening
24
Symbol formanuell styring
18
6
Symbol for kontinuerlig ON
1234567
Symbol for kontinuerlig OFF
12
Kontakttilstand
ON
OFF
MENU OK
Knappen OK bekrefter input
Knappen minus/pluss
endrer verdiene
Strømforsyningsfeil
Strømforsyningsfeil vil bli vist i dispayet
med no U. Knappene er ikke brukbare.
Reset er mulig.
037 61 037 62 037 63
230V 50/60Hz 120V 50/60Hz 24V AC/DC
~ 0,8W
Vekselkontakt 16A 250V~µ cos ϕ = 1
±1 s / dag ved normale installasjonsbetingelser
entrådet flertrådet
1,5 - 4 mm 2 1,5 - 2,5 mm 2
56
10 år
-20°C til +60°C
-20°C til +55°C
Tilkobling
For å ivareta sikerhe-
ten, må tidsuret når
det er tilkoblet
hovedforsyningen,
ikke benyttes på et
isolert lavspennings-
forsyning. Når uret er
tilkoblet en isolert
spenningsforsyning,
bør uret ikke benyt-
tes på hovedforsy-
ningen.
1200W 1200W 2300W
100W 1800W
1. Start
Reset 1 Koblingsprogram opprettholdes
MENU
Trykk samtidig.
Reset 2 Bryterprogram slettes
Alle de 5 tastene trykkes samtidig og holdes slik.
MENU
Først slippes tasten for , 3 sekunder etter slippes alle de
andre tastene.
2. Innstilling av faktisk tid
Knappen MENU åpner menyen.
Velg SET TIME... med knappen og bekreft
med knappen OK . Bekreft ennå en gang
SET TIME med knappen OK .
Innstill faktisk timetall med knappene
bekreft med knappen OK .
Innstill aktuell minuttall med knappene
bekreft med knappen .
OK
N
Bruksanvisning
¤
L
N
1800W 2300W
Parallellkop-
pensering:
60VA max. 7µF
24
18 6
1234567
12
SET TIME
og
24
og
18
6
1234567
12
