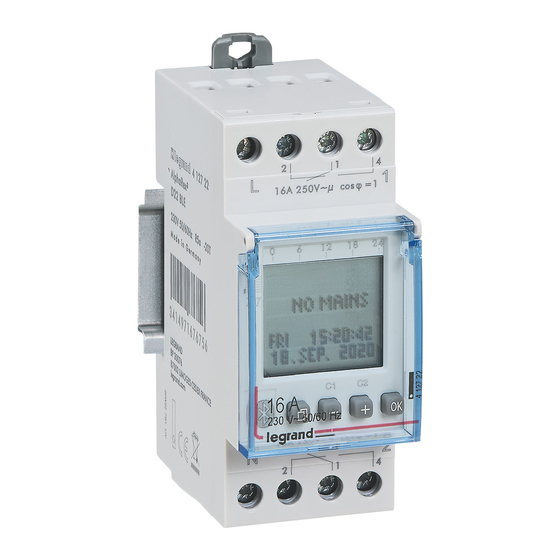

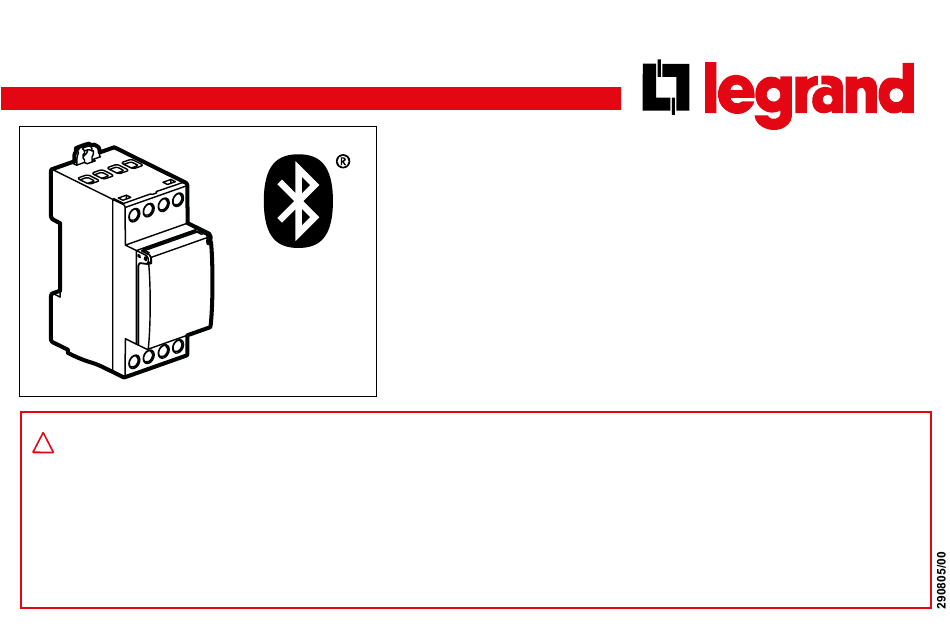

Schaltuhr
AlphaRex
D22 BLE
3
4 127 22
!
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brandgefahr oder Gefahr eines elektri-
schen Schlages.
Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benut-
zen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden.
Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
Das Gerät enthält eine LiMnO
spezifischen gesetzlichen Bestimmungen umweltgerecht entsorgt werden.
Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen und nach den landes-
2
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND AlphaRex3 D22 BLE
Inhaltszusammenfassung für LEGRAND AlphaRex3 D22 BLE
- Seite 1 Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur Originalzubehör benut- zen. Alle Produkte von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
-
Seite 2: Technische Daten
Technische Daten Anschlußspannung: 230V 50/60Hz Wirkleistungsaufnahme: ca. 1,5 W Schaltausgang: 2 Umschalter 16A 250V~µ cos ϕ = 1 Ganggenauigkeit: ~ 0,1 s / Tag eindrähtig mehrdrähtig Anschlußquerschnitt: 1,5...4 mm 1,5...2,5 mm max. 1,4 Nm Programme: 28 je Kanal Gangreserve: 5 Jahre Lagertemperatur: -20°C bis +60°C Betriebstemperatur:... - Seite 3 Schaltzeiten pro Kanal. Auflösung 0,5h Funktion BLE 4.2 Schaltzustand des aktuellen Kanals •••• 4:21 PM 100% Legrand Time-Switch Tag, Uhrzeit, Datum INSTALL max. 16 A max. 250 V AC Wirkungsweise Typ 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7 4000 W 2000 VA 600 W 70µF...
- Seite 4 Menüauswahl, Zurück in das Menu, Betätigung >1s = Betriebsanzeige Bestätigung der Auswahl oder Übernahme der Parameter • Auswahl der Menüpunkte oder Einstellen der Parameter • Kanalauswahl Übersicht ...
-
Seite 5: Sprache Einstellen
Zeit/Datum und Sommerzeit einstellen Sprache einstellen Sommerzeit ±1h Europa: Werkseinstellung. SPEZIELL: Die Sommerzeitumschaltung kann durch Eingabe eines Anfangs-/ und Enddatums frei program- miert werden und wird in den folgenden Jahren immer am gleichen Wochentag, z. B. Sonntag, ausgeführt. - Seite 6 Programmierung Ein Programm besteht aus einer Einschaltzeit, Ausschaltzeit und zugeordneten Einschalt- und Ausschalttagen. Programme mit vordefinierten Ein-/ Ausschalttagen: MO bis SO, MO bis FR, SA und SO, hierzu brauchen nur noch die Schaltzeiten eingestellt werden. Mit Auswahl INDIVIDUEL können Schaltzeiten beliebigen Tagen zugeordnet werden.
-
Seite 7: Kontrasteinstellung
Betriebsarten • Auto - Automatikbetrieb • Dauer EIN • Dauer AUS • Extra Der vom Programm vorgegebene Schaltzustand wird umgekehrt. Mit dem nächsten wirksamen Schaltbefehl übernimmt die Schaltuhr wieder das Ein- und Ausschalten. 1 h-Test Kontrasteinstellung Bei Aktivierung wird der Ausgang für 1 Stunde eingeschaltet. -
Seite 8: Betriebsstundenzähler
Betriebsstundenzähler Anzeige der Relaiseinschaltdauer (0 bis 65535 h) und des Datums der letzten Rückstellung. Zufallsfunktion Funktion zur Anwesenheitssimulation. Funktion AKTIV, die programmierten Schaltzyklen werden im Bereich von ± 15 Minuten zufällig verschoben. - Seite 9 Die Werkseinstellung der Pincodeeingabe ist PASSIV. Wenn der Pincode auf AKTIV eingestellt wird, ist der Zugangscode 123123 voreingestellt. Es sei denn, der Pincode wurde über die Legrand Time-Switch APP verändert. • Mit der Legrand Time-Switch APP kann der Zugangscode verändert werden.
- Seite 10 Expertenmodus Der Expertenmodus erweitert das Gerät um weitere Funktionen: • Netzsynchronisation zur Verbesserung der Ganggenauigkeit • Zyklusfunktion • Automatischer Wechsel zwischen den Kanälen Achtung: Bei einem Wechsel von AKTIV nach PASSIV werden die zusätzlichen Menüpunkte wieder aus- geblendet und alle Einstellungen im Expertenmodus gehen verloren. Nach erneuter Aktivierung wird der Expertenmodus wieder mit den Grundeinstellungen ausgeführt.
- Seite 11 Ferien Nach Aktivierung wird das Ferienprogramm zwischen Anfangsdatum 0:00h und Enddatum 24:00h (FEST EIN/AUS) ausgeführt. Nach einmaligem Ablauf muss das Ferienprogramm erneut aktiviert werden.
-
Seite 12: Aktivieren / Deaktivieren Der Netzsynchronisation
Aktivieren / Deaktivieren der Netzsynchronisation Diese Funktion ist im Experten-Modus verfügbar. PASSIV ist voreingestellt. Zur Erhöhung der langfristigen Ganggenauigkeit ist es vorteilhaft, in 50/60Hz Netzen mit Frequenzabgleich, die Sychronisation zu aktivieren. - Seite 13 Zyklus Diese Funktion ist im Experten-Modus verfügbar. Für zyklische Schaltbefehle wird die Einschaltdauer durch Oder-Verknüpfung von Programmen aller Typen festgelegt. Innerhalb dieser Grenzen läuft dann ein fester Zyklus mit einer einstellbaren Impulslänge ab. Der Zyklus beginnt immer mit der Einschaltzeit. Zyklusdauer und Impulslänge können unabhängig von einander im Sekundenraster festgelegt werden.
- Seite 14 15:00:00 15:10:00 15:20:00 15:30:00 0:10:00 0:10:00 0:10:00 15:32:00 Programm n Programm 1 Relais Kanal 1 0:04:00 0:04:00 0:04:00...
- Seite 15 Automatischer Wechsel zwischen den Kanälen Diese Funktion ist im Experten-Modus verfügbar. Bei Zweikanaluhren kann zur Schonung bzw, zur gleichmäßigen Nutzung angeschlossener Betriebsmittel, z.B. Lampen bzw. Leuchten, ein zyklischer Wechsel zwischen den Kanälen eingestellt werden. Damit ist es z.B. möglich, von 2 Leuchtengruppen je eine die ganze Nacht zu nutzen, die andere jeweils nur einen Teil der Nacht.
- Seite 16 Die Standortbestimmung am Smartphone muss zugelassen sein, GPS muss nicht aktiviert sein. Die AlphaRex³ BLE Schaltuhr muss mit Netzspannung versorgt sein. Innerhalb der Legrand Time-Switch APP werden nun Geräte angezeigt, sowohl bei Hochladen, als auch bei Import Wählen Sie die AlphaRex³ BLE Schaltuhr in der Liste der Geräte.
- Seite 17 Import von Projekten Hinweis! Zu Beginn und während der Bluetoothdatenkommunikation werden die Relaisausgänge in den Ruhezu- stand versetzt. Wählen sie den AlphaRex³-Typ aus, vom dem das Projekt importiert werden soll. Die Übertragung startet automatisch Home Import Import AlphaRex AlphaRex AlphaRex XXXX AlphaRex XXXX PROJEKTE...
- Seite 18 Hochladen von Projekten Hinweis! Zu Beginn und während der Bluetoothdatenkommunikation werden die Relaisausgänge in den Ruhezu- stand versetzt. Wählen sie ein Projekt aus. Drücken Sie auf Wählen sie den AlphaRex³-Typ aus, auf den das Projekt übertragen werden soll. Die Übertragung startet automatisch. Hochladen Hochladen Beispiel...
- Seite 19 Vor dem Ausbau des Moduls muss das Gerät freigeschal- Reset tet werden, da ansonsten die Gefahr eines elektrischen Hinweis! Schlages besteht. Der Speicher wird gelöscht, alle ein- Das Gerät erst wieder nach Einbau des Moduls mit Span- gestellten Daten gehen verloren. Die nung versorgen.
