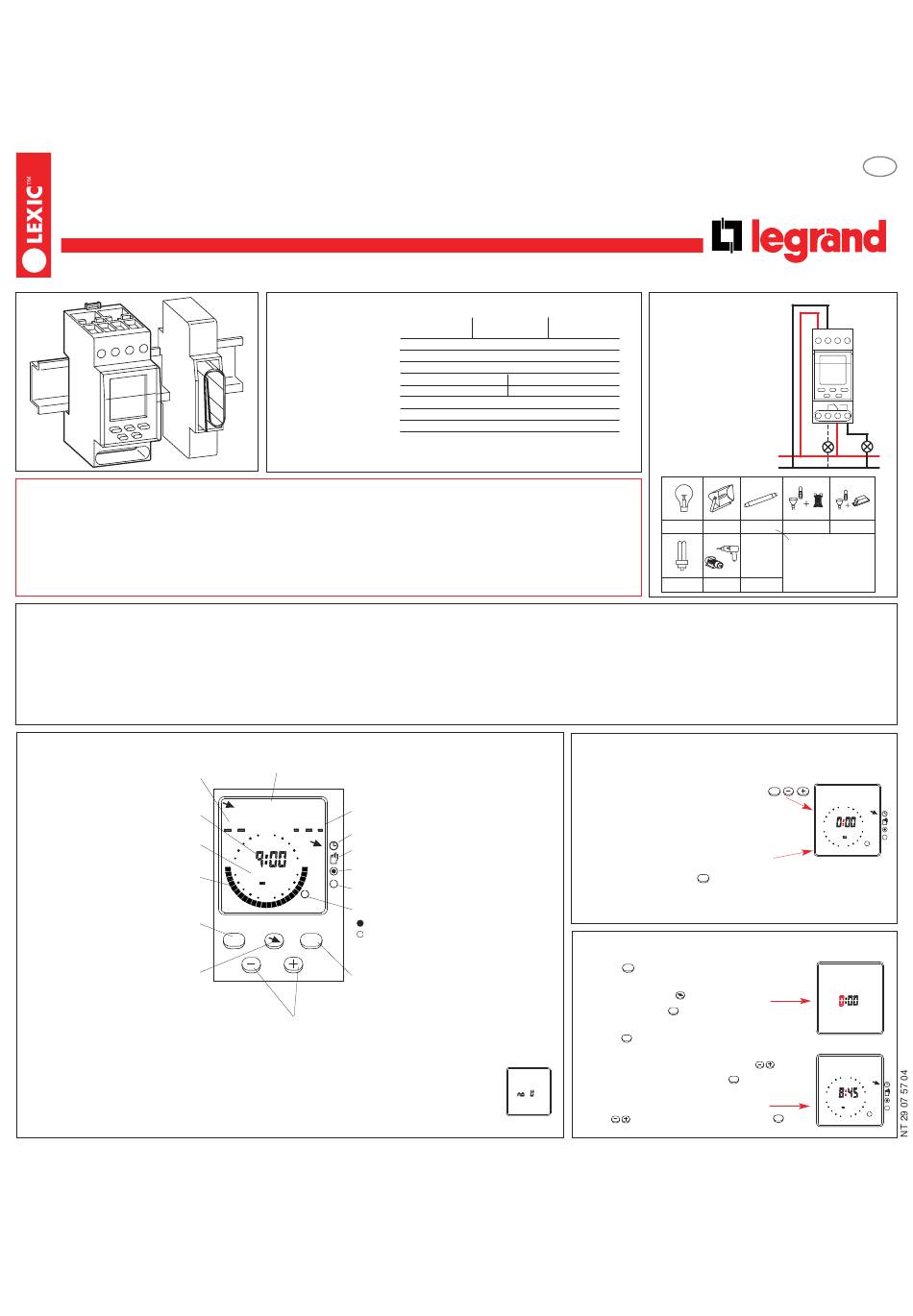

Programmatore orario
Rex2000 D21w
037 61, 037 62, 037 63
NT 29 07 57 04
Precauzioni di utilizzo
• A contatto con le apparecchiature elettriche è garantita la sicurezza e l'incolumità fisica, solo se il prodotto viene utilizzato, assieme agli accessori
forniti in dotazione, nell'apposito ambito di installazione. • Per garantire la compatibilità elettromagnetica, come richiesta dalle disposizione per
l'identificazione CEE di prodotti in ambito applicativo delle direttive EMV 89/ 336/ CEE, si devono trovare delle rispondenti misure di sicurezza per
consumatori con corrente di'avviamento alta (per esempio apparecchi funzionanti a motore o lampade con potenza nominale di più di 800 W) o
periodi di commutazione < 24 secondi. • La posa e il montaggio di questo prodotto deve essere effettuato da personale specializzato. • Se il pro-
grammatore orario è installato vicino a prodotti che emettono calore e possono provocare un aumento della temperatura superiore a 55°C, prevede-
re uno spazio libero tra il programmatore e il prodotto che emette calore. Si può anche utilizzare un modulo distanziatore (
modulo: art 04441).
Funzionamento
Rex2000 D21w è un interruttore orario digitale a programma settimanale con indicazioni su schermo a settori analogici destinato al montaggio nei quadri di distribuzione. E' possibile memorizzare
sino a 8 programmi giornalieri. Un programma è composto di un orario di apertura del circuito e da uno di chiusura. Se, nel corso della programmazione, non viene premuto nessun tasto per 60 sec-
ondi. l'interruttore orario si riposiziona automaticamente nella posizione iniziale. I programmi possono essere copiati su più giorni differenti. La durata minima di una commutazione è di 1 minuto. Gli
orari memorizzati sono protetti illimitatamente, ma possono essere cancellati in un qualsiasi momento. I programmi memorizzati sono visualizzati sullo schermo con settori di passo 30 minuti. L'ora e i
giorni della settimana corrispondenti sono visualizzati sotto forma digitale. Il cambio dell'ora solare/legale può essere effettuato a scelta manualmente o automaticamente dall'apparecchio.
Descrizione
Estate/Inverno
Ora attuale o orario programmato
Clr = Cancella orari programmati
Copy = Copia orari programmati
Giorno della settimana o
giorno programmato
Visualizzazione sullo schermo a settori
del programma memorizzato,
1 settore = 30 minuti
Tasto MENU,
attiva il menu di programmazione o
interrompe una operazione
Tasto freccia,
sposta la freccia
permettono di modificare i valori da regolare

Caratteristiche tecniche

Alimentazione:
Potenza assorbita:
Contatto in uscita:
Precisione dell'orologio:
Capacità dei morsetti:
Programmi memorizzabili: 56
Riserva di carica:
Temperatura di stoccaggio:
Temperatura di utilizzo:
Menu
SET TIME CHECK... ON
Giorno/Mese/Anno
PROG DATE NEW...OFF
SU/Wi D/M/Y
Simbolo "Funzionamento automatico"
24
Simbolo "Anticipo della commutazione"
18
6
Simbolo "MARCIA forzata continua"
1234567
Simbolo "ARRESTO forzato continuo"
12
Stato di commutazione del contatto in uscita
= Circuito chiuso
= Circuito aperto
MENU OK
Tasto OK,
conferma la memorizzazione
Tasti + e -,
Mancanza della rete
In caso di mancanza della rete, il viene visual-
izzato il messaggio no U. I tasti non hanno
più alcuna funzione. E' possibile l'operazione
Reset 1.
037 61 037 62 037 63
230V 50/60Hz 120V 50/60Hz 24V AC/DC
ca. 0,8 W
in commutazione 16A 250V~µ cos ϕ = 1
±1 sec./giorno, in caso di opere d'installazione a norma
conduttori rigidi cavi flessibili
1,5 - 4 mm 2 1,5 - 2,5mm 2
10 anni
da -20°C a +60°C
da -20°C a +55°C
1 ⁄ modulo: art. 04440 - 1
2
Collegamento
In caso di alimentazione
dalla rete, l'apparecchio
non può commutare bassa
tensione di sicurezza e, in
caso di alimentazione in
bassa tensione di sicurez-
za, non può commutare
tensione di rete.
1200W 1200W 2300W
100W 1800W
1. Messa in servizio
Reset 1 I programmi memorizzati sono mantenuti
Premere contemporaneamente sui tasti
Reset 2 Anche i programmi memorizzati sono
cancellati
Premere contemporaneamente tutti i cinque tasti e tenerli premuti.
MENU
Rilasciare prima il tasto tre secondi più tardi rilasciare tutti gli
altri tasti. L'ora attuale inizia a 0:00.
2. Regolazione dell'ora attuale
Il tasto MENU attiva il menu.
Selezionare SET TIME... (regolazione dell'ora
attuale) con il tasto e confermare
premendo il tasto OK .
Confermare una seconda volta SET TIME... con
il tasto OK .
Selezionare le ore con l'aiuto dei tasti
confermare premendo sul tasto OK .
Selezionare i minuti con l'aiuto dei
tasti e confermare premendo il tasto
I
Instruzioni d'impiego
¤
L
N
1800W 2300W
Fluorescente
compensato
parallelo:
60VA max. 7µF
MENU
24
18 6
1234567
12
SET TIME
e
24
18
6
1234567
12
OK
.
