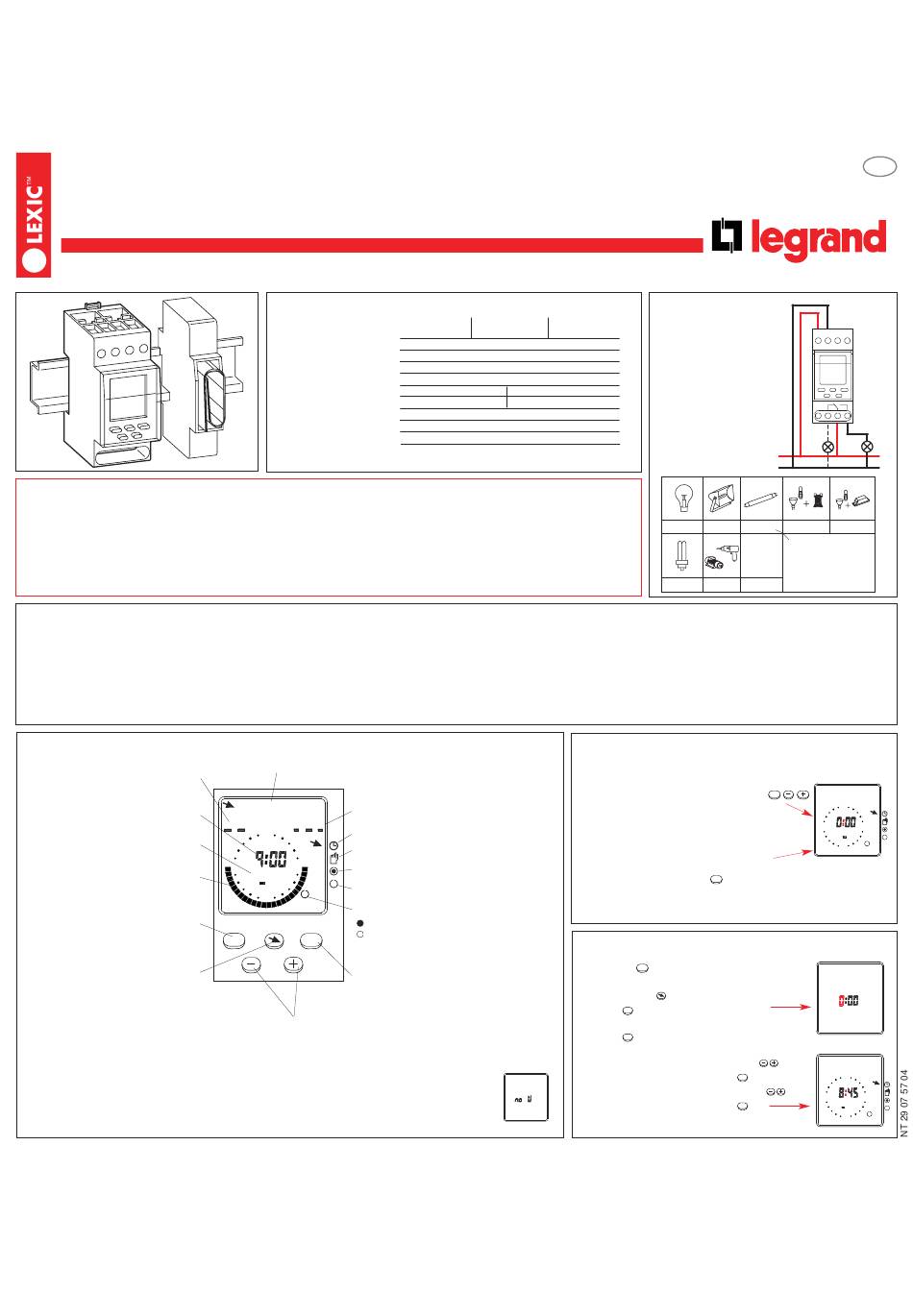

Interrupteur horaire
Rex2000 D21w
037 61, 037 62, 037 63
Précautions d'emploi
• Seul un spécialiste doit installer et monter cet appareil. • La sécurité électrique est seulement garantie si l´appareil est installé dans un milieu
d´installation spécifique à cet appareil avec tous les accessoires livrés. • Afin de garantir la compatibilité électromagnétique, telle que demandée
dans le cadre des dispositions pour obtenir le sigle CE des produits du domaine d'application des directives concernant la compatibilité électroma-
gnétique 89/336/UEE, il faut prendre des mesures de protection appropriées pour les consommateurs ayant un courant de fermeture du circuit élevé
(par exemple pour les appareils à moteur ou les lampes avec une puissance nominale de plus de 800 W) ou des périodes de connexion de < 24
secondes. • Toute revendication de responsabilité expire en cas d´intervention sur l´appareil. • Si l´interrupteur horaire est installé à côté d´appareils
produisant de la chaleur et s´il s´ensuit de ce fait pour l´interrupteur une température ambiante supérieure à 55°C, il faut prévoir un espace libre
entre les appareils qui produisent cette chaleur et l´interrupteur. (p.e.
Fonctionnement
Rex2000 D21w est un interrupteur horaire à programme hebdomadaire 1 sortie, à affichage sur cadran digital. Il est possible de saisir jusqu'à 8 programmes par jour. Un programme se compose
d'une heure d'ouverture et d'une heure de fermeture du circuit. A chaque jour, on établit un ou plusieurs programmes. Les programmes peuvent être copiés pour être affectés à des jours différents.
Les horaires programmés sont sauvegardés de manière illimitée, mais peuvent être modifiés à tout moment. Les programmes saisis sont visualisés sur un cadran composé de segments digitaux
représentant 30 minutes chacun. Affichage digital de l'heure et des jours de la semaine. Le changement d'heure été/hiver peut, au choix, être effectué manuellement ou automatiquement.
Description
Eté / Hiver
Heure ou horaire programmé
Clr = Effacer des horaires programmés
Copy = Copier des horaires programmés
Jours de la semaine ou
jours programmés
Affichage par segments
du programme saisi,
1 segment = 30 minutes
Touche MENU, active le menu ou
interrompe un processus
Touche flèche,
déplace la flèche
permettent de modifier les valeurs à régler
Caractéristiques techniques
Alimentation:
Consommation:
Contact de sortie:
Commutation minimum:
Précision de l'horloge:
Capacité des bornes:
Capacité maximum:
Réserve de marche:
Température de stockage: -20°C à +60°C
Température d'utilisation:
1 ⁄ module vide, No de Cde 044 40 ou 1 module vide, No de Cde 044 41)
2
Menu
SET TIME CHECK... ON
Jour / Mois / Année
PROG DATE NEW...OFF
SU/Wi D/M/Y
Symbole de "Fonctionnement automatique"
24
Symbole de "Anticipation de la commutation"
18
6
Symbole de "MARCHE permanente"
1234567
Symbole de "ARRET permanent"
12
Etat de commutation de la sortie
= En circuit
= Hors circuit
MENU OK
Touche OK, valide la saisie
Touches – et +,
Panne de secteur
En cas de panne de secteur, le mes-
sage no U s'affiche. Les touches n'ont
plus aucune fonction. L'opération Reset
1 est possible.
037 61 037 62 037 63
230V 50/60Hz 120V 50/60Hz 24V AC/DC
env. 0,8 W
1 contact inverseur 16A 250V~µ cos ϕ = 1
1 minute
±1 s/jour aux conditions d'installations typiques
conducteurs rigides fils souples
1,5 à 4 mm 1,5 à 2,5mm
2 2
56 programmes
10 ans
-20°C à +55°C
Raccordement
En cas d'alimentation par le
réseau (230V), le contact de
sortie ne peut commuter de
la très basse tension (24V)
et inversement, en cas
d'alimentation du produit en
très basse tension (24V), le
contact de sortie ne peut
commuter la tension du
réseau (230V).
1200W 1200W 2300W
100W 1800W
1. Mise en service
Reset 1 Les horaires programmés sont conservés
Appuyer simultanément sur les touches
Reset 2 Même les horaires programmés
sont effacés
Appuyer simultanément sur toutes les touches.
MENU
Relâcher d'abord la touche , âpres 3 seconds
toutes les autres touches. L'heure démarre à 0:00
2. Mise à l'heure
MENU
La touche active le menu.
Sélectionner SET TIME... (réglage de l'heure)
avec la touche et valider en appuyant sur la
touche OK .
Valider une nouvelle fois SET TIME avec la
touche OK .
Régler les heures à l'aide des touches
valider en appuyant sur la touche OK .
Régler les minutes à l'aide des touches
valider en appuyant sur la touche .
OK
F
Mode d'emploi
¤
L
N
1800W 2300W
Fluo compensé
parallèle:
60VA max. 7µF
MENU
24
18 6
1234567
12
SET TIME
et
24
et
18
6
1234567
12
