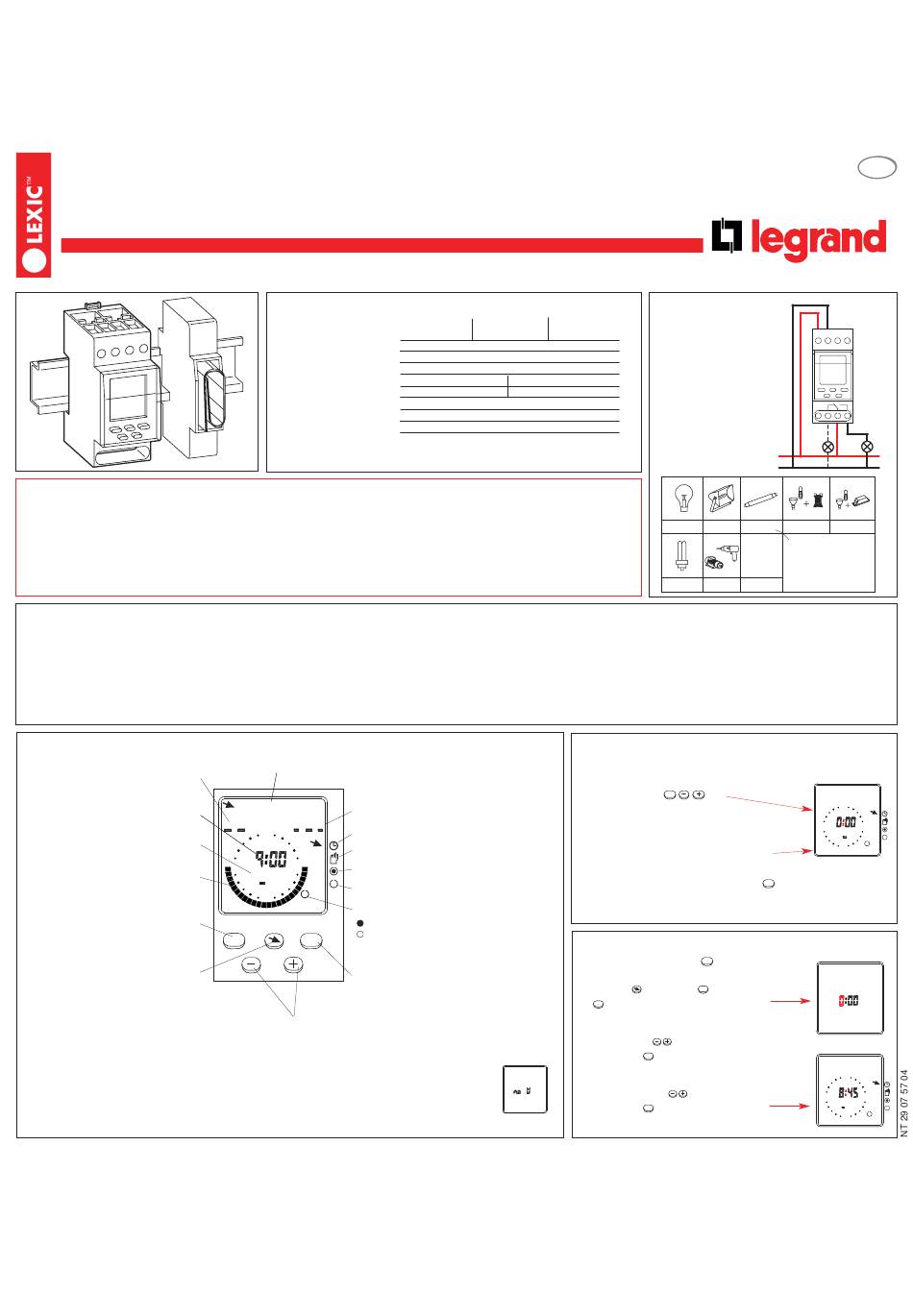

Kellokytkin
Rex2000 D21w
037 61, 037 62, 037 63
NT 29 07 57 04
Turvallisuusohjeihta
• Tämän tuotteen saa koota ja asentaa ainoastaan alan ammattihenkilö. • Sähköturvallisuus on taattu ainoastaan silloin, kun laite asennetaan tuot-
teelle määrättyyn asennusympäristöön kaikkine lisävarusteineen ja noudatetaan sähkömagneettista mukautuvaisuutta koskevia määräyksiä. • Jotta
voidaan taata CE-merkinnän puitteissa vaatima sähkömagneetinen mukautuvuus tuotteille, jotka käytetään sähkömagneettista mukautuvuutta
koskevan direktiivin 89/336/ETY käyttöalueella, on suoritettava tarpeelliset turvatoimenpiteet laitteissa, joiden kytkinvirta on suuri (esim. moottori-
käyttöiset laitteet tai lamput, joiden nimellisteho on suurempi kuin 800W) tai kytkinjaksot ovat < 24 sekuntia. • Puututtaessa tuotteeseen mitätöityvät
kaikki korvausvaatimukset. • Jos aikakytkentäkello asennetaan lämpöluovuttavien laitteiden väliin ja aikakytkentäkellon ympäristö on siten yli 55°C,
niin lämpöluovuttavien laitteiden ja aikakytkentäkellon väliin on varattava tyhjä tila. (esim.
til. n:o 044 41).
Toiminta
Rex2000 D21w on asennuskiskolle sopiva digitaalinen kellokytkin, jossa on 7 päivän ohjelma ja pyöreä segmenttinäyttö. Vuorokautta kohden voidaan asettaa enimmillään 8 ohjelmakuvaa.
Ohjelmakuva sisältää sekä kytkemis- (ON) että katkaisuajan (OFF). Jos ohjelmoinnin aikana mitään näppäintä ei paineta 60 sekunnin kuluessa, kellokytkin palautuu aloitustilaan. Kytkentäohjelma
voidaan kopioida toisille viikonpäiville. Lyhin kytkentäaika on 1 minuutti. Kytkentäajat on suojattu, mutta ne voidaan ohittaa toisella ohjelmalla. Ohjelmakuvat näkyvät kellotaulussa 30 minuutin
segmentteinä. Kellonaika ja viikonpäivä näytetään numeroina. Kesä- ja talviaikojen vaihdot voidaan asetella toimimaan automaattisesti tai ohjelmoida erikseen.
Esittely
kesä/talviajan ilmaisin
kellonaika tai kytkentäaika
CLr = poista päivän kytkentäajat
COPY = kopioi päivän kytkentäajat
nykyinen viikonpäivä tai ohjelmoitava
viikonpäivä
ohjelmoidut kytkentäajat näytetään
segmentteinä
1 segmentti = 30 minuuttia
Menu-painike
aktivoi valikon tai poistuu valikosta
Nuolipainikkeella selataan
valikkoa
- ja + -painikkeilla muutetaan arvoja
Tekniset tiedot
Syötöjännite:
Tehonkulutus:
Relelähtö:
Tarkkuus:
Liittimien koot:
Ohjelmakuvia:
Varakäynti:
Varastointilämpötila:
Käyttölämpötila:
valikko
SET TIME CHECK... ON
päivä / kuukausi / vuosi
PROG DATE NEW...OFF
SU/Wi
D/M/Y
automaattinen toiminta
24
käsiohjaus
18
6
PÄÄLLÄ jatkuvasti käsiohjauksella
1234567
POIS jatkuvasti käsiohjauksella
12
relelähdön asento
PÄÄLLÄ
POIS
MENU
OK
OK-painike
hyväksytään syöttötieto tai toiminto
Syöttöjännitteen katkos
Syöttöjännitteen puuttuminen näytetään
tekstillä no U. Painikkeet eivät ole käytettävissä.
Laite voidaan alustaa (kohta 1. Käynnistäminen).
037 61
037 62
037 63
230V 50/60Hz
120V 50/60Hz
24V AC/DC
n. 0,8W
vaihtokosketin 16A 250V~µ cos ϕ = 1
±1 sekunti / päivä tyypillisissä asennusolosuhteissa
yksisäikeinen
monisäikeinen
1,5...4 mm
2
1,5...2,5 mm
56
10 vuotta
-20°C ... +60°C
-20°C ... +55°C
1
⁄
tyhjämoduuli, til.-n:o 044 40 tai 1 tyhjämoduuli,
2
Liitännät
Turvallisuussyistä laitetta ei
saa kytkeä siten, että se
saisi syöttöjännitteen
pääverkosta ja relelähtöä
käytettäisiin erotetun
pienjännitteen kytkemiseen.
2
Vastaavasti jos kellokytkin
saa syötön erotetusta jän-
nitelähteestä, relelähtöä ei
saa käyttää päverkon
kytkemiseen.
1200W
1200W
2300W
100W
1800W
1. Käynnistäminen
Alustaminen 1
kytkentäohjelma säilyy
MENU
Paina yhtäaikaa
.
Alustaminen 2
kytkentäohjelma
poistetaan
Kaikki 5 näppäintä painetaan samanaikaisesti ja pidetään
painettuina. Ensin päästetään näppäin
myöhemmin päästetään kaikki muut näppäimet irti.
2. Kellonajan asettaminen
MENU
Avaa valikko painamalla
Valitse SET TIME... nuolipainikkeella ja
vahvista
painamalla
OK
. Paina vielä kerran
OK
niin pääset ajan asetteluun.
Asettele tunti
-painikkeilla, hyväksy
painamalla
OK
Asettele minuutit
-painikkeilla, hyväksy
painamalla
OK
FIN
Käyttöohjeet
¤
L
N
1800W
2300W
Rinnakkaiskom-
pensaatio:
60VA enint. 7µF
24
18
6
1234567
12
MENU
irti, 3 sekuntia
SET TIME
24
18
6
1234567
12
