Installation
4
Mechanische Installation

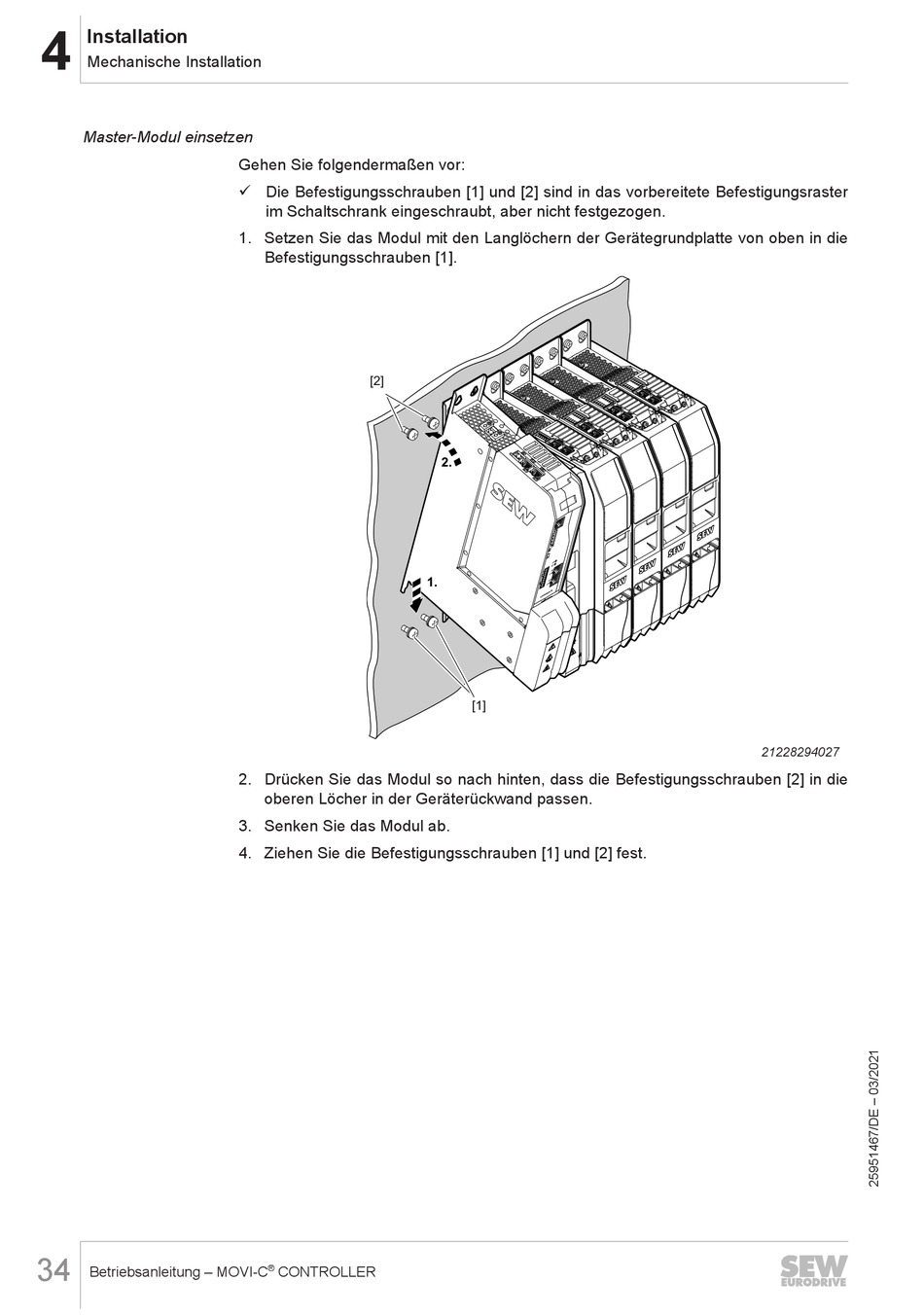

Master-Modul einsetzen
34
Betriebsanleitung – MOVI-C
Gehen Sie folgendermaßen vor:
ü Die Befestigungsschrauben [1] und [2] sind in das vorbereitete Befestigungsraster
im Schaltschrank eingeschraubt, aber nicht festgezogen.
1. Setzen Sie das Modul mit den Langlöchern der Gerätegrundplatte von oben in die
Befestigungsschrauben [1].
[2]
2. Drücken Sie das Modul so nach hinten, dass die Befestigungsschrauben [2] in die
oberen Löcher in der Geräterückwand passen.
3. Senken Sie das Modul ab.
4. Ziehen Sie die Befestigungsschrauben [1] und [2] fest.
®
CONTROLLER
2.
1.
[1]
21228294027
