1 Montage van collectorsteunen voor platte daken Fera

Veiligheidsinstructies in acht nemen
Dit is van groot belang voor uw eigen veiligheid.
• Vóór het begin van de werkzaamheden met de
veiligheidsinstructies vertrouwd raken.
• De desbetreffende veiligheidsbepalingen en
geldende voorschriften ter voorkoming van ar-
beidsongevallen in acht nemen en naleven.
• Tevens gelden de aanwijzingen en veiligheid-
sinstructies zoals beschreven in de reeds be-
schikbare documentatie van de installatie.
ATTENTIE
Montage-instructies in acht nemen
Solvis kan niet aansprakelijk worden gesteld voor
schade of gevolgschade die door het niet in acht
nemen van deze handleiding ontstaat.
• Vóór bediening of installatie de montage-
instructies zorgvuldig doorlezen.
• In geval van vragen staat de technische ver-
koop van Solvis graag met raad en daad ter be-
schikking.
1.1 Leveringsomvang
2
1
7
6

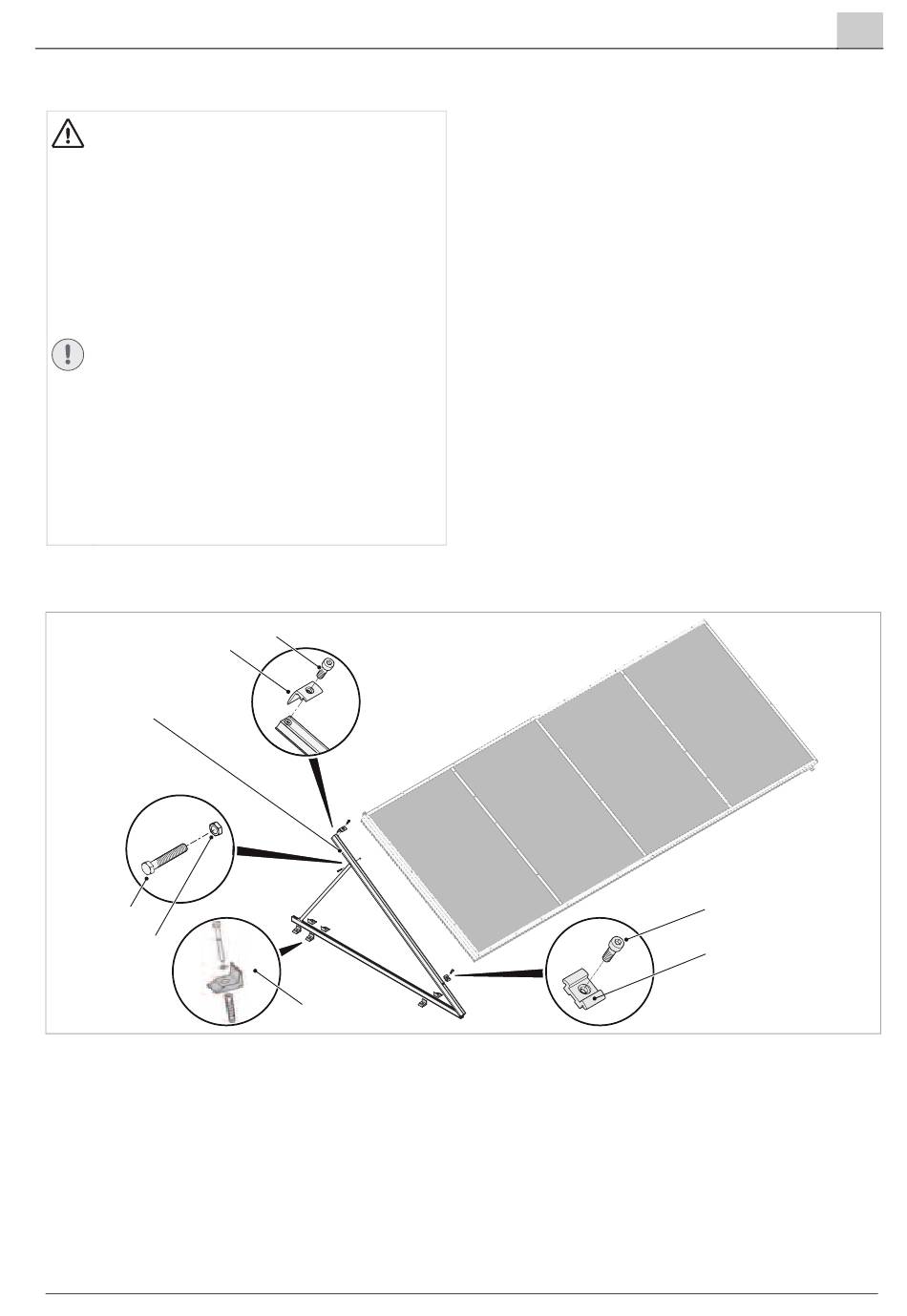

Afb. 79: Set rails voor montage op het dak van SolvisFera (collector en opbouw-dakbeugels worden niet meegeleverd)
1 Collectorsteun voor op het platte dak
2 Klem collectorrand (voor boven)
3 Inbusbout M8 x 15 A2
4 Middenklem collector (voor onder)
SOLVIS FDS SolvisFera · Technische Änderungen vorbehalten 09.16 · E 63-M
1 Montage van collectorsteunen voor platte daken Fera NL
3
5
5 Klembeugel (incl. betonschroef en plug)
6 Moer M8 met borgvertanding
7 Bout M8 x 40 A2
3
4
49
