Wandmontage - Solvis Fera Montageanleitung

Festlegen des Aufstellwinkels - Spezialfall
Aufstellwinkel β [º]
10
15
20
Bei einem Aufstellwinkel kleiner 20º muss die Stützschiene S
1)
um das angegebene Maß gekürzt werden. Nach dem Kürzen 8
mm-Bohrung in die Stützschiene einbringen (Position wie ur-
sprüngliche Bohrung).

1.2.7 Wandmontage

Montagevarianten
Solvis-Kollektoren
Wandhängend
bis 3 m Höhe
α = 90º
max. α = 90°
3 m
Bei der Wandmontage bis zu einem Neigungswinkel von
74º werden die Flachdachständer an vorbereitete Profile
geschraubt oder direkt mit Dübeln befestigt, sofern die
Wand ausreichend tragfähig ist. Dazu werden Löcher
Mittig in die Bodenschiene gebohrt.
Bei wärmegedämmten Außenfassaden ist auf eine aus-
reichende Druckfestigkeit des Untergrunds zu achten.
Geeignete Befestigungsmittel sind bei Anbietern von
Wärmedämmsystemen zu erhalten.
Die Befestigungsmittel (Dübel etc.) müssen den stati-
schen Erfordernissen und dem bauseitigen Mauerwerk
angepasst sein.
Mindestauszugswerte der Dübel
• 2 kN bei Gebäudehöhen bis 8 m
• 3 kN bei Gebäudehöhen von 8 bis 20 m.
Die bauseitige Unterkonstruktion liegt in der Ver-
antwortung des Erstellers.
SOLVIS FDS SolvisFera · Technische Änderungen vorbehalten 09.16 · E 63-M
Aufstellwinkel einstellen
Ablängmaß für S
C [mm]
[mm]
1)
168 690
271 690
464 690
alle Höhen
75 > α > 45º
α
α
1 Montage Flachdachständer Fera DE
200
20 - 180
100
100
4

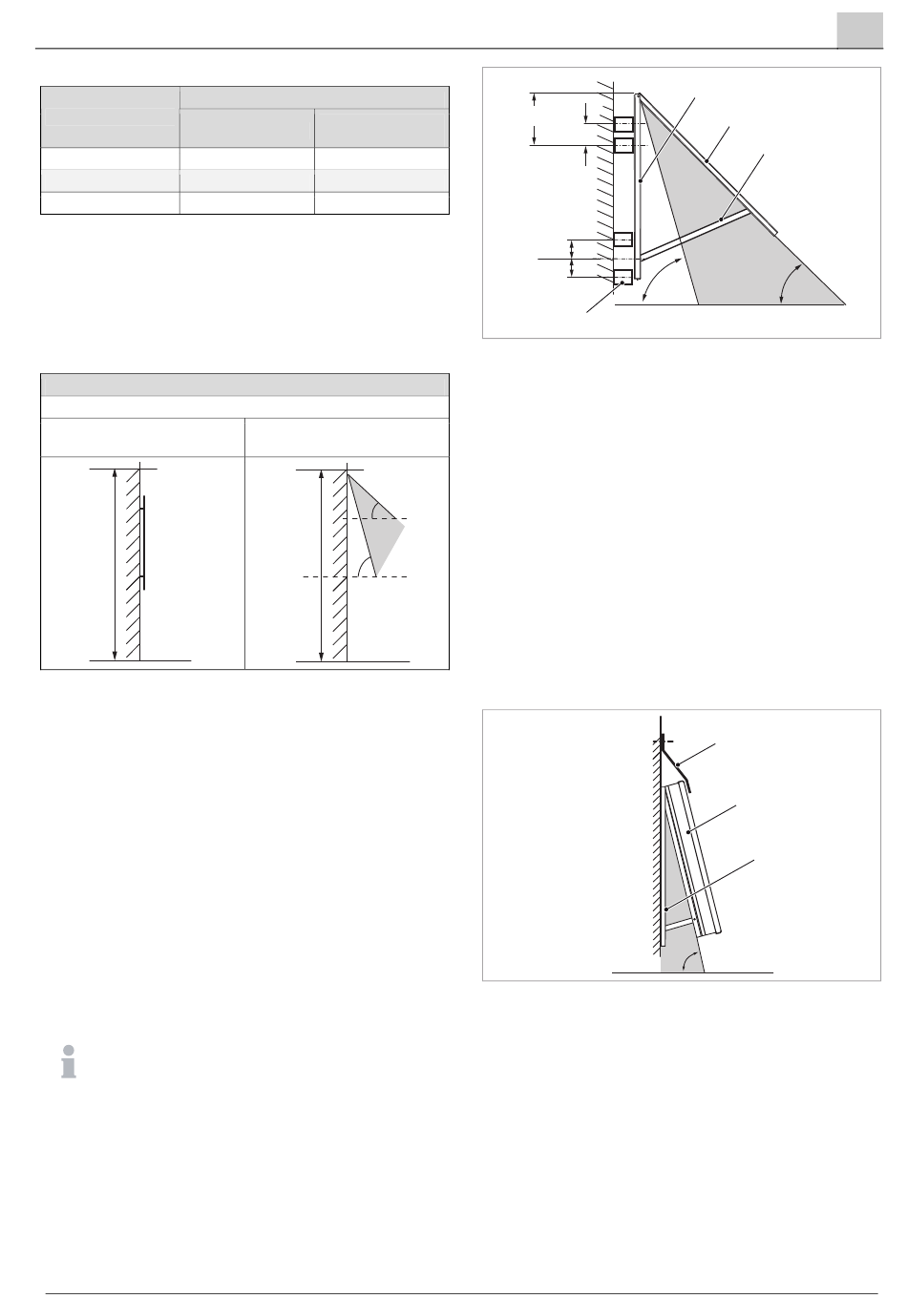

Abb. 9: Zusammenbau der Ständer an der Wand
α Neigungswinkel
1 Bodenschiene
2 Auflageschiene
3 Stützschiene
4 Konstruktiv und statisch bestimmte bauseitige Anbindung
Den Kollektor möglichst nur geneigt zur Wand montie-
ren. Dabei die gemäß der Montageanleitung vorgesehe-
nen Ständer verwenden.
Bei Winkeln größer als 60º (z. B. Montage senkrecht an
die Wand) müssen die Kollektoren bauseits oben mit
einem Abdeckblech versehen werden. Bei starkem Re-
gen kann sonst Wasser durch die Lüftungsöffnungen
eindringen. Die Verblechung muss zudem gegen Wind-
einflüsse gesichert sein.
Bei ausreichender Abdeckung durch das Dach kann von
dem Abdeckblech abgesehen werden.
Abb. 10: Kollektor mit Abdeckblech
1 Abdeckblech (bauseits)
2 Kollektor
3 Flachdachständer
1
2
3
< 75° < 45°
1
2
3
75°- 60°
11
