Montagem Na Parede - Solvis Fera Montageanleitung

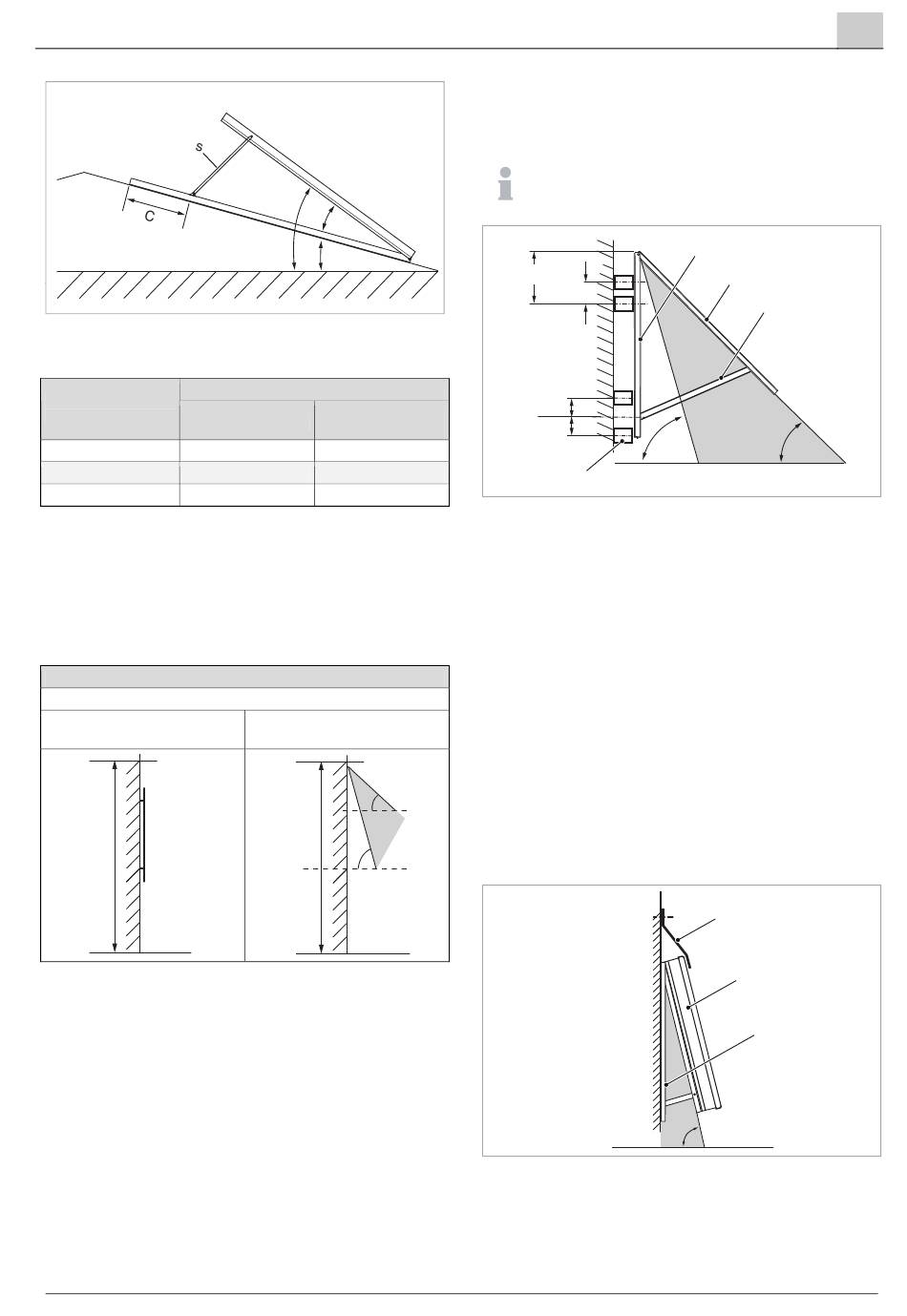

Fig. 60: ângulo em superfícies ligeiramente inclinadas
Determinação do ângulo de montagem - caso especial
Ângulo de monta-
gem β [º]
10
15
20
Com um ângulo de montagem inferior a 20º, a calha de
1)
suporte S tem de ser encurtada na medida indicada. Após o
encurtamento, fazer um orifício de 8 mm na calha de suporte
(posição como o orifício original).

1.2.5 Montagem na parede

Variantes de montagem
Coletores Solvis
Suspensão na parede
até 3 m de altura
α = 90º
max. α = 90°
3 m
Na montagem na parede até um ângulo de inclinação de
74º, os suportes para telhado plano são aparafusados
em perfis preparados ou fixados diretamente com bu-
chas, desde que a parede tenha uma capacidade de
carga suficiente. Para tal, são feitos orifícios no centro
da calha do solo.
Em fachadas exteriores com isolamento térmico, há que
ter em atenção uma resistência à pressão suficiente do
subsolo. Os meios de fixação adequados podem ser
adquiridos nos fornecedores de sistemas de isolamento
térmico.
Os meios de fixação (buchas, etc.) têm de estar adapta-
dos aos requisitos estáticos e à alvenaria por parte do
cliente.
SOLVIS FDS SolvisFera · Technische Änderungen vorbehalten 09.16 · E 63-M
1 Montagem de suportes para telhado plano Fera PT
α > 20°
α = β + γ
α
β
γ
Ajustar ângulo de montagem
Dimensão de corte
C [mm]
para S [mm]
168 690
271 690
464 690
todas as alturas
75 > α > 45º
α
α
Valores de extração mínimos das buchas
• 2 kN em edifícios com alturas até 8 m
• 3 kN em edifícios com alturas entre 8 e 20 m
A infra-estrutura por parte do cliente é da respon-
sabilidade do projetista.
200
20 - 180
100
1) 100
4
Fig. 61: montagem dos suportes na parede
α Ângulo de inclinação
1 Calha do solo
2 Calha de apoio
3 Calha de suporte
4 Ligação por parte do cliente determinada construtiva e
estaticamente
Montar o coletor apenas inclinado para a parede tanto
quanto possível. Utilizar para isso os suportes previstos
de acordo com o manual de montagem.
Em ângulos superiores a 60º (por ex. montagem vertical
na parede), os coletores têm de ser equipados pelo
cliente com uma chapa de cobertura em cima. De outra
forma, poderá entrar água nos orifícios de ventilação em
caso de chuva forte. O revestimento em chapa tem de
estar protegido contra influências do vento.
Com uma cobertura suficiente pelo telhado pode pres-
cindir-se da chapa de cobertura.
Fig. 62: coletor com chapa de cobertura
1 Chapa de cobertura (do lado do cliente)
2 Coletor
3 Suporte para telhado plano
1
2
3
< 75° < 45°
1
2
3
75°- 60°
39
