Montage Mural - Solvis Fera Montageanleitung

FR 1 Montage des montants pour toit plat Fera

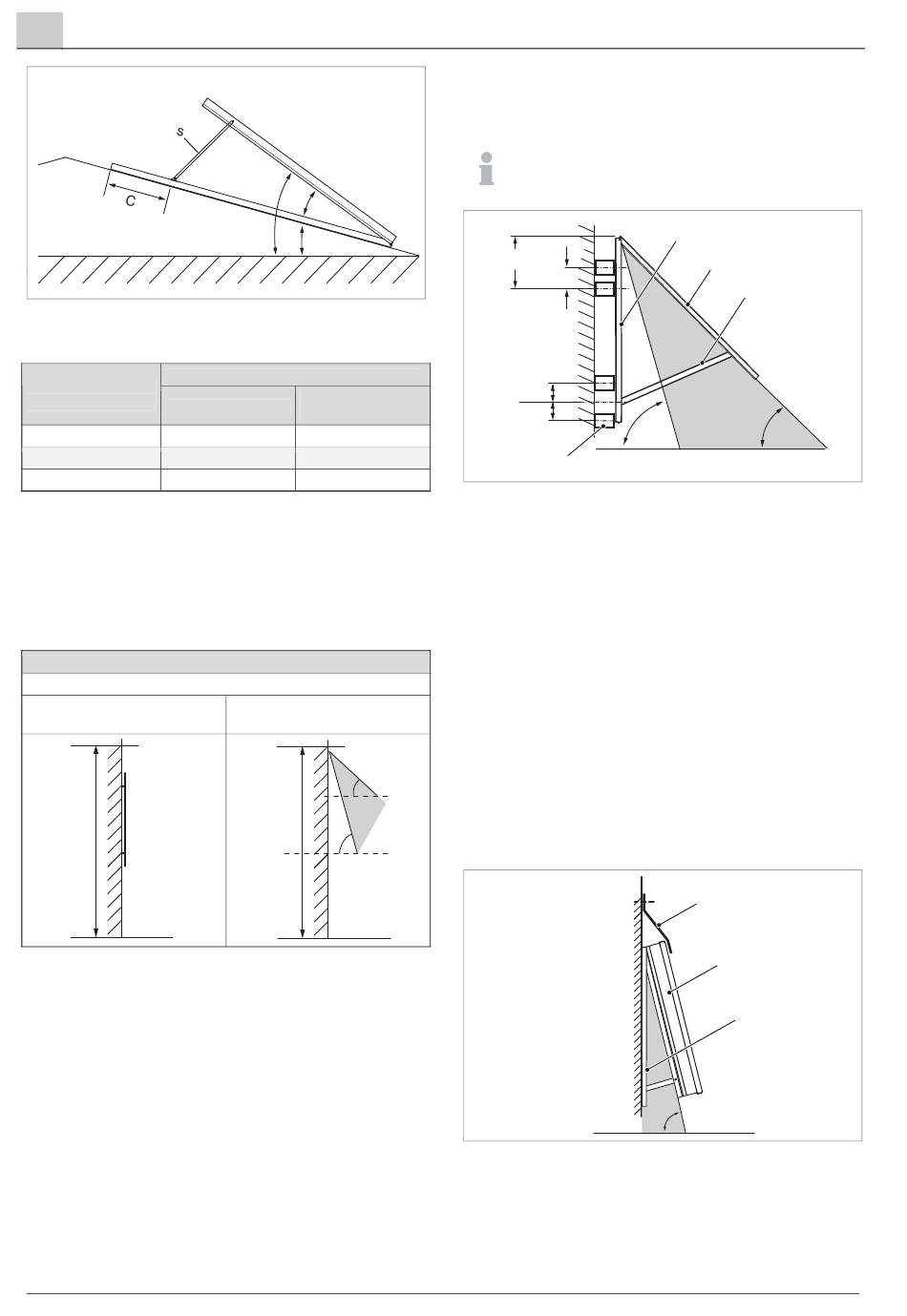

Fig. 73 : angle de surfaces de faible inclinaison
Détermination de l'angle d'installation : cas spécial
Angle d'installation
β [º]
10
15
20
Avec un angle d'installation inférieur à 20º, le rail de soutien
1)
S doit être raccourci de la dimension indiquée. Une fois rac-
courci, percer le rail de soutien de trous de 8 mm (position
identique aux trous originaux).

1.2.5 Montage mural

Variantes de montage
Capteurs Solvis
Installation murale
jusqu'à 3 m de hauteur
α = 90º
max. α = 90°
3 m
En cas de montage mural dont l'angle d'inclinaison ne
dépasse pas 74º, les montants pour toit plat sont vissés
sur des profilés préparés ou fixés directement à l'aide de
chevilles, dès lors que le mur peut en supporter la char-
ge. A cette fin, des trous centrés sont percés dans le rail
au sol.
Pour les façades extérieures isolées, vérifier que la
résistance à la pression de la surface soit suffisante. Des
éléments de fixation adaptés sont disponibles auprès
des fournisseurs de systèmes d'isolation.
Les éléments de fixation (chevilles, etc.) doivent être
adaptés aux exigences statiques et à la maçonnerie sur
place.
46
α > 20°
α = β + γ
α
β
γ
Régler l'angle d'installation
Longueur de S
C [mm]
[mm]
1)
168 690
271 690
464 690
toute altitude
75 > α > 45º
α
α
Charges de rupture des chevilles
• 2 kN pour une hauteur de bâtiment jusqu'à 8 m
• 3 kN pour une hauteur de bâtiment de 8 à 20 m.
L'exploitant est seul responsable du socle de
construction fourni sur place.
200
20 - 180
100
100
4
Fig. 74 : Montage des montants au mur
α Angle d'inclinaison
1 Rail au sol
2 Rail d'appui
3 Rail de soutien
4 Raccordement prévu par l'exploitant sur le plan de la
construction et de la statique
Dans la mesure du possible, monter le capteur orienté
vers le mur. Utiliser pour ce faire les montants prévus à
cet effet conformément aux instructions de montage.
Pour des angles supérieurs à 60º (p. ex. montage vertical
au mur), les capteurs doivent être équipés sur le dessus
d'une tôle de protection à fournir par l'exploitant. En cas
de fortes pluies en effet, de l'eau peut pénétrer dans les
évents. Cette tôle de protection doit en outre être assu-
rée contre les effets du vent.
Si le toit offre un abri suffisant, il est possible de se pas-
ser de celle-ci.
Fig. 75 : Capteur avec tôle de protection
1 Tôle de protection (à fournir par l'exploitant)
2 Capteur
3 Montant pour toit plat
FDS SolvisFera · Technische Änderungen vorbehalten 09.16 · E 63-M SOLVIS
1
2
3
< 75° < 45°
1
2
3
75°- 60°
