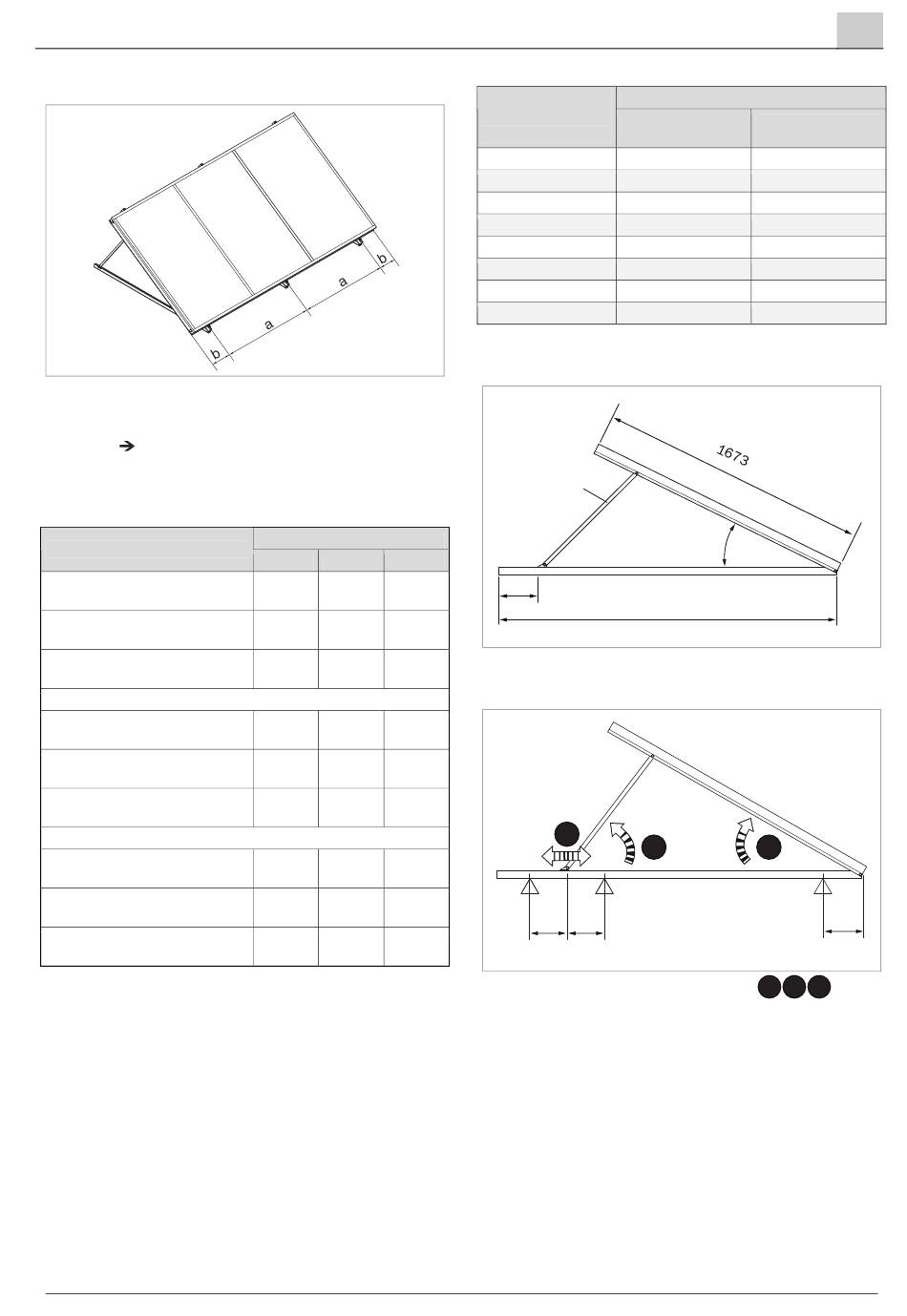

Solvis Fera Montageanleitung Seite 45

1.2.4 Installation
Fig. 70 : distance montants pour toit plat
a Ecart des montants
b Dépassement du capteur
(a), (b) voir tab. "Nombre de montants pour toit plat néces-
saires et écarts maximaux", p. 45
Nombre de montants pour toit plat nécessaires et
écarts maximaux
Désignation
Nombre de montants pour toit
plat
Distance montants (a) ± 100
[mm]
Dépassement du capteur (b)
[mm]
Nombre de montants pour toit
plat
Distance montants (a) ± 80
[mm]
Dépassement du capteur (b)
[mm]
Nombre de montants pour toit
plat
Distance montants (a) ± 50
[mm]
Dépassement du capteur (b)
[mm]
SOLVIS FDS SolvisFera · Technische Änderungen vorbehalten 09.16 · E 63-M
SolvisFera
F-552 F-652 F-802
3 4 5
1240 1170 1120
620 580 560
4 5 6
950 950 950
475 475 475
5 6 7
740 780 800
370 390 400
1 Montage des montants pour toit plat Fera FR
Détermination de l'angle d'installation
Angle d'installation
(= angle d'inclinai-
son) α [º]
25
30
35
40
45
50
55
60
Avec un angle d'installation inférieur à 40º, le rail de soutien
1)
S doit être raccourci de la dimension indiquée.
s
c
Fig. 71 : montants pour toit plat, dimensions et angle d'instal-
lation
3
max. 200 max. 200
Fig. 72 : Montage du montant pour toit plat
Surface de faible inclinaison
Les surfaces de faible inclinaison constituent un cas
particulier à l'installation des montants pour toit plat.
Si les capteurs sont montés sur des surfaces de faible
inclinaison (angle d'inclinaison du toit à l'horizontale = γ)
à l'aide de montants pour toit plat, un angle d'installation
(= β) de 20º maximum pour ces montants est autorisé.
L'inclinaison totale du capteur α à l'horizontale ne doit
pas dépasser 60º.
Régler l'angle d'installation
Longueur de S
C [mm]
[mm]
105 360
278 360
525 360
89
274
486
734
1071
α
1989
2 1
1 2 3
1)
-
-
-
-
-
max. 200
45
