Montaje Sobre Pared - Solvis Fera Montageanleitung

ES 1 Montaje de soportes para tejado plano Fera
Determinación del ángulo de inclinación - Caso espe-
cial
Ángulo de colocaci-
ón β [º]
10
15
20
Si el ángulo de colocación es menor de 20º, el riel de apoyo
1)
S se debe recortar en la medida indicada. Después de recor-
tar, taladre un agujero de 8 mm en el riel de apoyo (en la mis-
ma posición que el agujero original).

1.2.5 Montaje sobre pared

Variantes de montaje
Colectores Solvis
Instalación en pared
hasta 3 m de altura
α = 90º
max. α = 90°
3 m
En el montaje sobre pared con un ángulo de inclinación
de hasta 74º, los soportes para tejado plano se atornil-
lan a perfiles ya preparados o se fijan directamente con
tacos, siempre que la pared tenga suficiente capacidad
de carga. Para ello, los agujeros se taladran centrados
en el riel inferior.
En las fachadas exteriores con aislamiento térmico, se
debe tener en cuenta que la base debe disponer de
suficiente resistencia a la presión. Los medios de fijación
adecuados se pueden adquirir a los proveedores de
sistemas de aislamiento térmico.
Los medios de sujeción (tacos, etc.) deben estar ajusta-
dos a los requisitos de estática y a los muros del cliente.
Resistencias mínimas a la extracción de los tacos
• 2 kN para edificios de hasta 8 m de altura
• 3 kN para edificios de 8 a 20 m de altura.
El soporte por parte del cliente es responsabilidad
del instalador.
32
Ajustar el ángulo de colocación
Recorte para S
C [mm]
[mm]
168 690
271 690
464 690
Todas las alturas
75 > α > 45º
α
α
200
1)
20 - 180
100
100

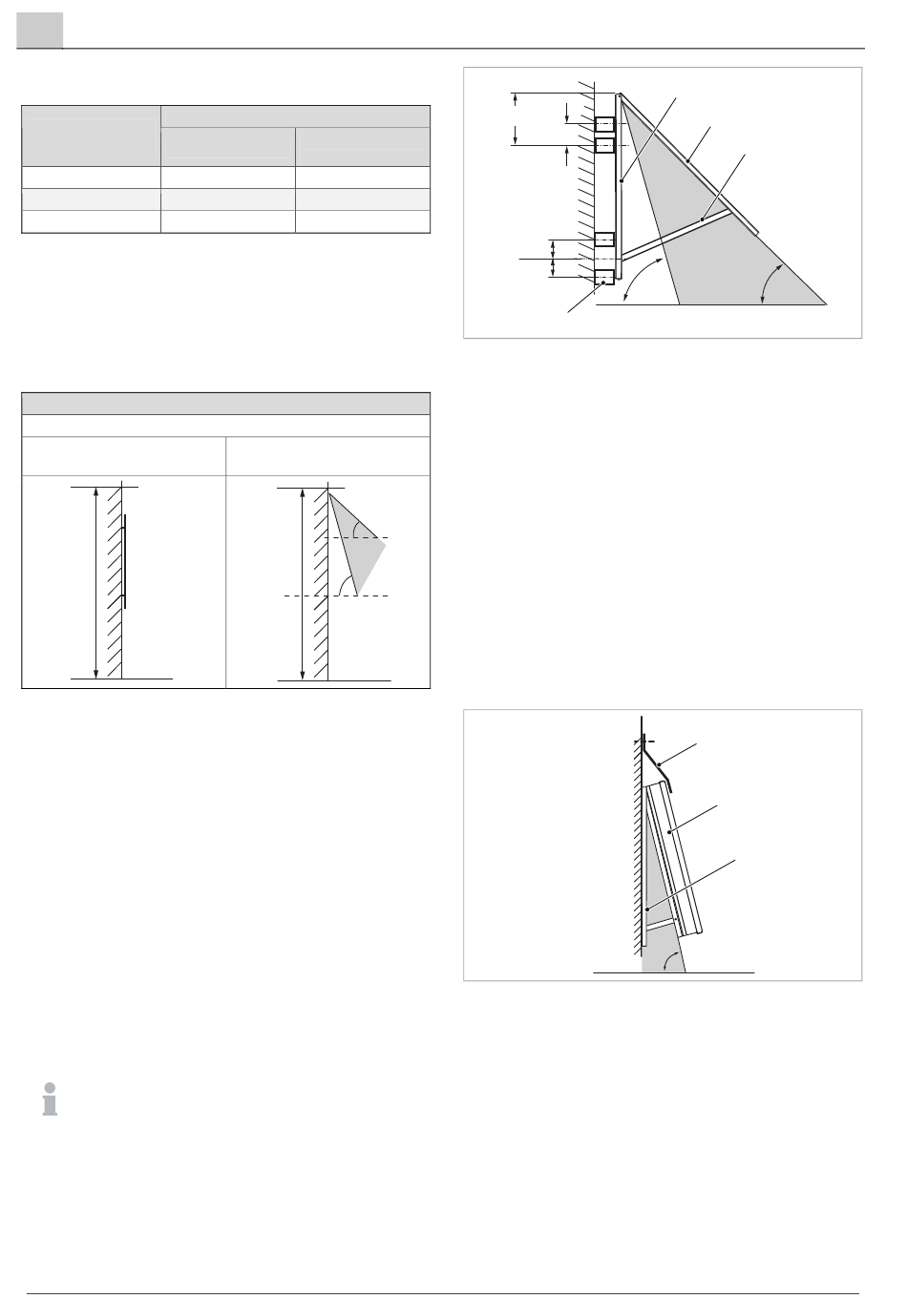

Fig. 48: Ensamblaje de los soportes en la pared
α Ángulo de inclinación
1 Riel inferior
2 Riel de soporte
3 Riel de apoyo
4 Unión según construcción y estática (cliente)
A ser posible, el colector se debe montar sólo inclinado
con respecto a la pared. Para ello se deben utilizar los
soportes previstos en las instrucciones de montaje.
Si los ángulos son mayores de 60º (p. ej., montaje verti-
cal junto a la pared), los colectores se deben equipar con
una tapa junta (cliente). De lo contrario, podría penetrar
agua en las aberturas de ventilación cuando llueve mu-
cho. La tapa junta debe estar además asegurada contra
el viento.
Si el tejado cubre lo bastante, se puede prescindir de la
tapa junta.
Fig. 49: Colector con tapa junta
1 Tapa junta (cliente)
2 Colector
3 Soporte para tejado plano
FDS SolvisFera · Technische Änderungen vorbehalten 09.16 · E 63-M SOLVIS
1
2
< 75°
4
1
2
75°- 60°
3
< 45°
3
