Montaggio A Parete - Solvis Fera Montageanleitung

Determinazione dell'angolo di installazione - caso spe-
ciale
Impostazione dell'angolo di installazione
Angolo di installazi-
one β [º]
10
15
20
In caso di un angolo di installazione inferiore a 20º, occorre
1)
accorciare la guida di appoggio S della misura indicata. Dopo
l'accorciamento, praticare un foro da 8 mm nella guida di
appoggio (posizione uguale al foro originale).

1.2.5 Montaggio a parete

Varianti di montaggio
Collettori Solvis
Su facciata
fino a 3 m di altezza
α = 90º
max. α = 90°
3 m
In caso di montaggio a parete fino a un angolo di inclina-
zione di 74°, i supporti per tetto piano vengono avvitati
ai profilati predisposti o fissati direttamente con tasselli,
se la parete ha una portata idonea. A questo proposito
vengono praticati fori al centro della guida del suolo.
Con le facciate esterne isolate termicamente, è necessa-
rio verificare la sufficiente resistenza alla pressione del
fondo. I mezzi di fissaggio idonei sono disponibili presso i
fornitori di sistemi termoisolanti.
La scelta del mezzo di fissaggio (tasselli, ecc.) deve es-
sere adeguata ai requisiti statici e alla muratura.
Valori di tenuta minimi dei tasselli
• 2 kN con altezze dell'edificio fino a 8 m
• 3 kN con altezze dell'edificio da 8 a 20 m
La realizzazione della sottostruttura predisposta
sul luogo rientra nella responsabilità del costrutto-
re.
SOLVIS FDS SolvisFera · Technische Änderungen vorbehalten 09.16 · E 63-M
Dimensione di
C [mm]
taglio per S [mm]
168 690
271 690
464 690
tutte le altezze
75 > α > 45º
α
α
1 Montaggio delle supporti per tetto piano Fera
200
1)
20 - 180
100
100
4

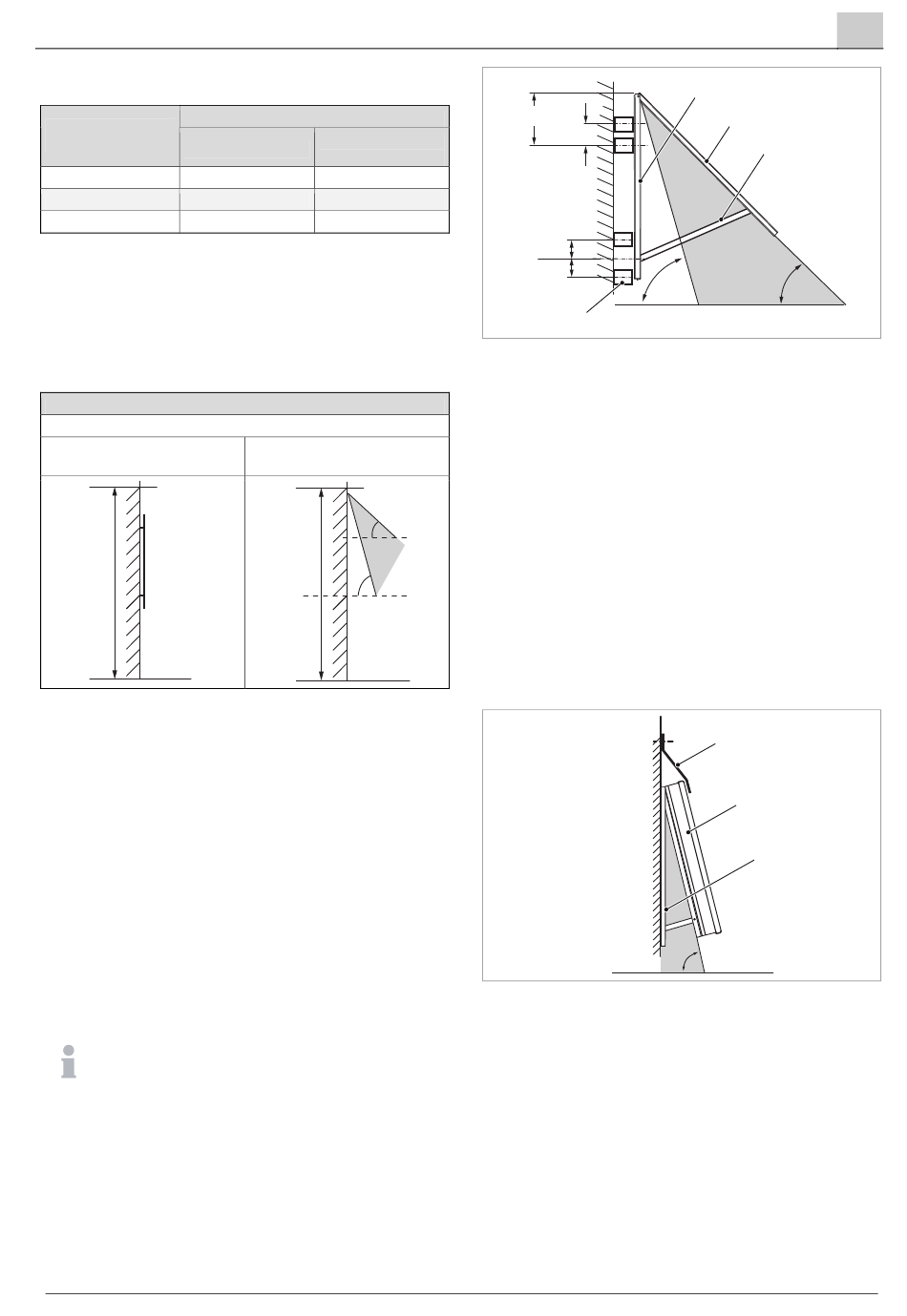

Fig. 35: Montaggio dei supporti sulla parete
α Angolo di inclinazione
1 Guida del suolo
2 Barra di appoggio
3 Guida di appoggio
4 Collegamento costruttivo e statico determinato sul luogo
Montare il collettore, possibilmente, solo obliquo rispetto
alla parete. Utilizzare i supporti previsti in conformità alle
istruzioni di montaggio.
Con gli angoli maggiori di 60° (ad es. montaggio vertica-
le nella parete) i collettori devono essere previsti sul lato
superiore con una lamiera di copertura in loco. Diversa-
mente in caso di forti piogge, l'acqua può penetrare dalle
aperture di ventilazione. La lamiera deve inoltre essere
assicurata contro gli influssi del vento.
La copertura idonea del tetto consente di fare a meno
della lamiera di copertura.
Fig. 36: Collettore con lamiera di copertura
1 Lamiera di copertura (in loco)
2 Collettore
3 Supporto per tetto piano
1
2
3
< 75° < 45°
1
2
3
75°- 60°
IT
25
