ES 1 Montaje de soportes para tejado plano Fera
1.2.3 Montaje con lastres
Distribución de lastres
α = 30°
50%

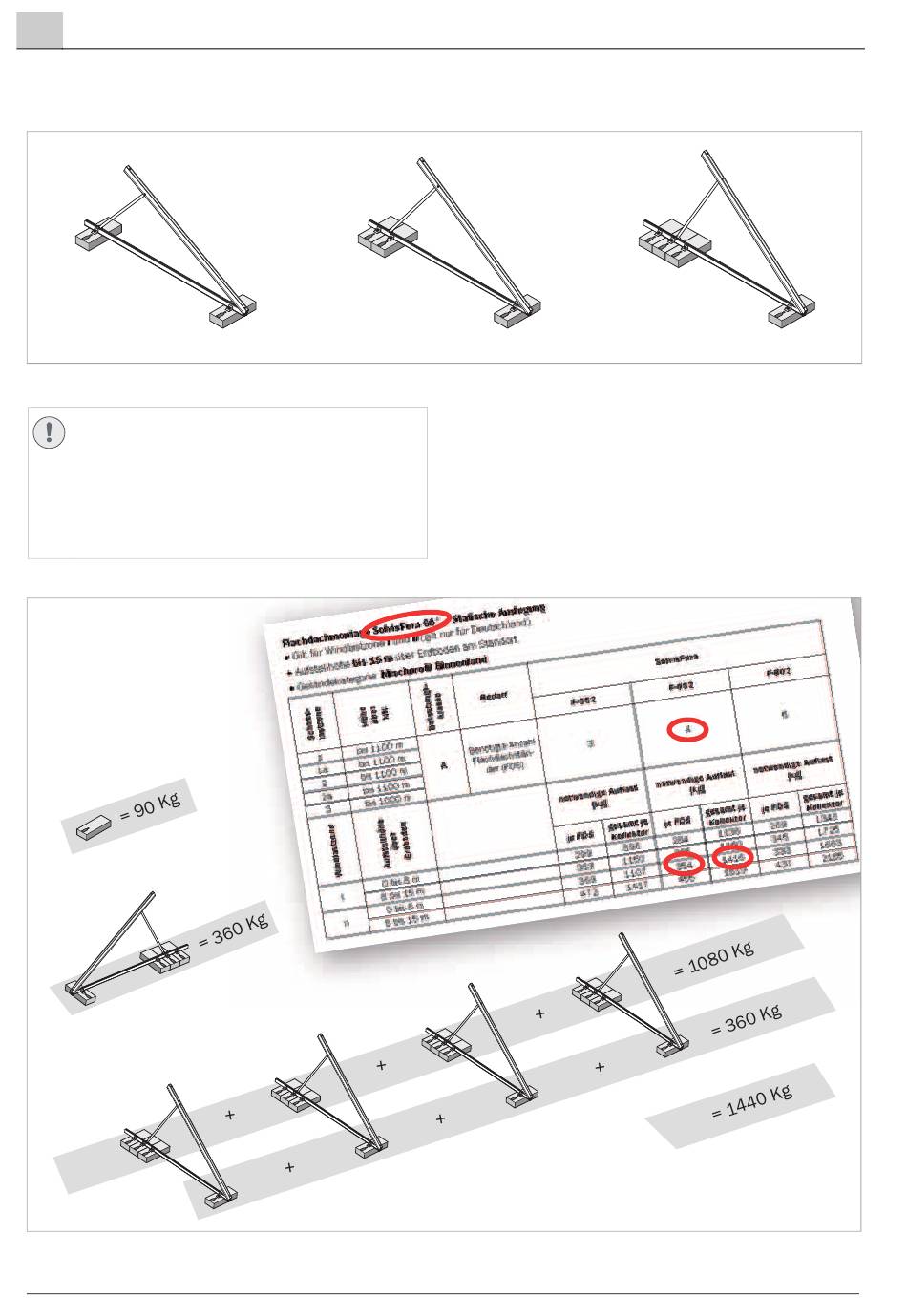

Fig. 42: Distribución de lastres con ángulo de inclinación α = 30°/ 45° / 60°
ATENCIÓN
Peligro por sobrecarga de la construcción
• Como la instalación (módulo solar + soportes +
lastres) supone una considerable carga de pe-
so, antes del montaje es imprescindible
comprobar la estática de la construcción por-
tadora.
Ejemplo de distribución de lastres
Fig. 43: Ejemplo de distribución de lastres
30
66,6%
50%
α = 45°
33,3%
Lastres
Los lastres pueden ser de cualquier material. Lo decisivo
al respecto es que deben garantizar la protección per-
manente del colector de las tormentas y la carga produ-
cida por el viento.
