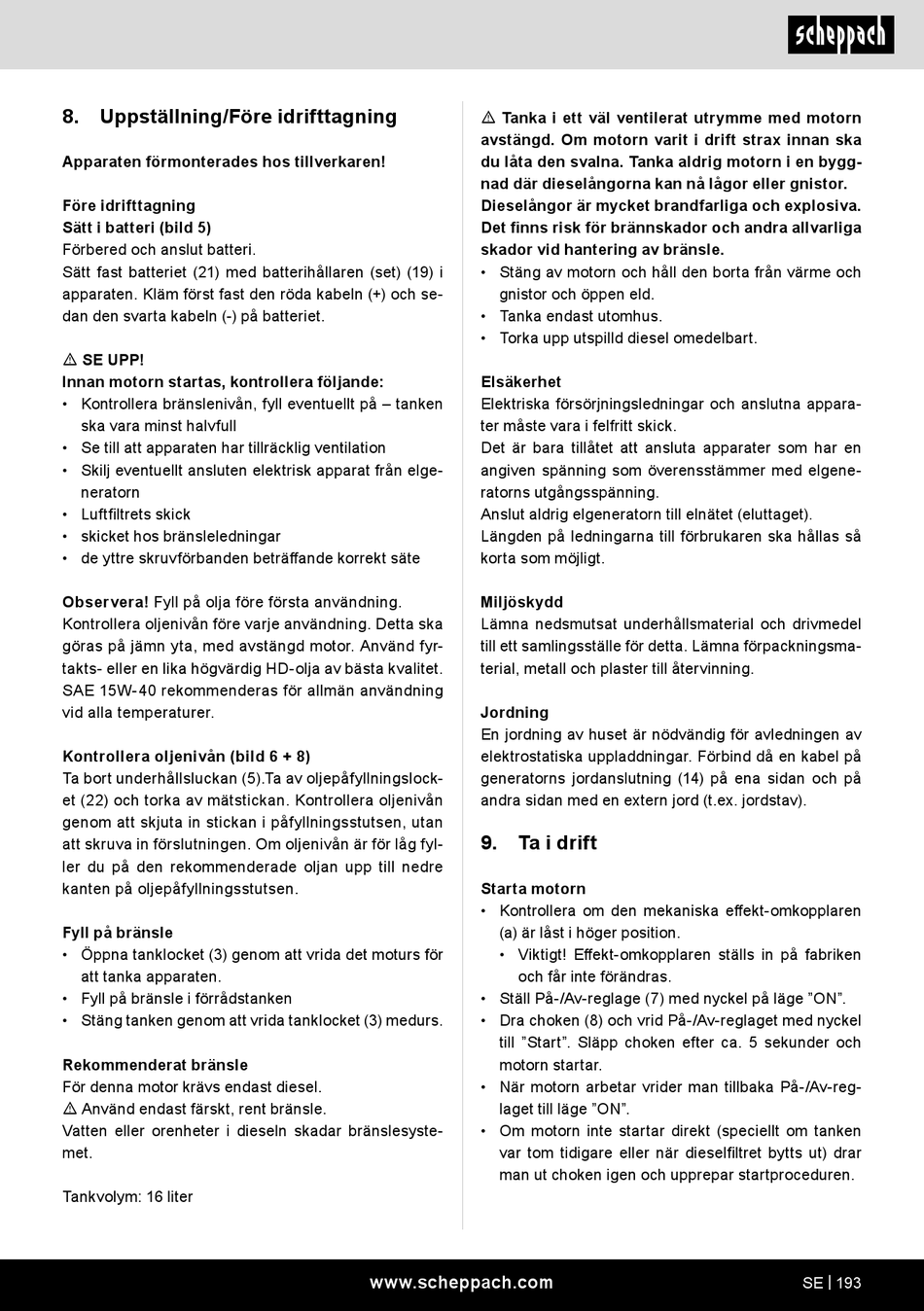

Uppställning/Före Idrifttagning; Ta I Drift - Scheppach SG5200D Original Bedienungsanleitung

8. Uppställning/Före idrifttagning
Apparaten förmonterades hos tillverkaren!
Före idrifttagning
Sätt i batteri (bild 5)
Förbered och anslut batteri.
Sätt fast batteriet (21) med batterihållaren (set) (19) i
apparaten. Kläm först fast den röda kabeln (+) och se-
dan den svarta kabeln (-) på batteriet.
m SE UPP!
Innan motorn startas, kontrollera följande:
• Kontrollera bränslenivån, fyll eventuellt på – tanken
ska vara minst halvfull
• Se till att apparaten har tillräcklig ventilation
• Skilj eventuellt ansluten elektrisk apparat från elge-
neratorn
• Luftfiltrets skick
• skicket hos bränsleledningar
• de yttre skruvförbanden beträffande korrekt säte
Observera! Fyll på olja före första användning.
Kontrollera oljenivån före varje användning. Detta ska
göras på jämn yta, med avstängd motor. Använd fyr-
takts- eller en lika högvärdig HD-olja av bästa kvalitet.
SAE 15W-40 rekommenderas för allmän användning
vid alla temperaturer.
Kontrollera oljenivån (bild 6 + 8)
Ta bort underhållsluckan (5).Ta av oljepåfyllningslock-
et (22) och torka av mätstickan. Kontrollera oljenivån
genom att skjuta in stickan i påfyllningsstutsen, utan
att skruva in förslutningen. Om oljenivån är för låg fyl-
ler du på den rekommenderade oljan upp till nedre
kanten på oljepåfyllningsstutsen.
Fyll på bränsle
• Öppna tanklocket (3) genom att vrida det moturs för
att tanka apparaten.
• Fyll på bränsle i förrådstanken
• Stäng tanken genom att vrida tanklocket (3) medurs.
Rekommenderat bränsle
För denna motor krävs endast diesel.
m Använd endast färskt, rent bränsle.
Vatten eller orenheter i dieseln skadar bränslesyste-
met.
Tankvolym: 16 liter
m Tanka i ett väl ventilerat utrymme med motorn
avstängd. Om motorn varit i drift strax innan ska
du låta den svalna. Tanka aldrig motorn i en bygg-
nad där dieselångorna kan nå lågor eller gnistor.
Dieselångor är mycket brandfarliga och explosiva.
Det finns risk för brännskador och andra allvarliga
skador vid hantering av bränsle.
• Stäng av motorn och håll den borta från värme och
gnistor och öppen eld.
• Tanka endast utomhus.
• Torka upp utspilld diesel omedelbart.
Elsäkerhet
Elektriska försörjningsledningar och anslutna appara-
ter måste vara i felfritt skick.
Det är bara tillåtet att ansluta apparater som har en
angiven spänning som överensstämmer med elgene-
ratorns utgångsspänning.
Anslut aldrig elgeneratorn till elnätet (eluttaget).
Längden på ledningarna till förbrukaren ska hållas så
korta som möjligt.
Miljöskydd
Lämna nedsmutsat underhållsmaterial och drivmedel
till ett samlingsställe för detta. Lämna förpackningsma-
terial, metall och plaster till återvinning.
Jordning
En jordning av huset är nödvändig för avledningen av
elektrostatiska uppladdningar. Förbind då en kabel på
generatorns jordanslutning (14) på ena sidan och på
andra sidan med en extern jord (t.ex. jordstav).
9.

Ta i drift

Starta motorn
• Kontrollera om den mekaniska effekt-omkopplaren
(a) är låst i höger position.
• Viktigt! Effekt-omkopplaren ställs in på fabriken
och får inte förändras.
• Ställ På-/Av-reglage (7) med nyckel på läge "ON".
• Dra choken (8) och vrid På-/Av-reglaget med nyckel
till "Start". Släpp choken efter ca. 5 sekunder och
motorn startar.
• När motorn arbetar vrider man tillbaka På-/Av-reg-
laget till läge "ON".
• Om motorn inte startar direkt (speciellt om tanken
var tom tidigare eller när dieselfiltret bytts ut) drar
man ut choken igen och upprepar startproceduren.
www.scheppach.com SE | 193
