Bosch Climate 5100i Handbuch

Inhalt

1 Technische Daten der Fernbedienung
2 Betrieb
3 Fehlerbehebung
4 Wartung
5 Erläuterung der Symbole und Sicherheitshinweise
6 Anleitung herunterladen
7 In anderen Sprachen

Technische Daten der Fernbedienung

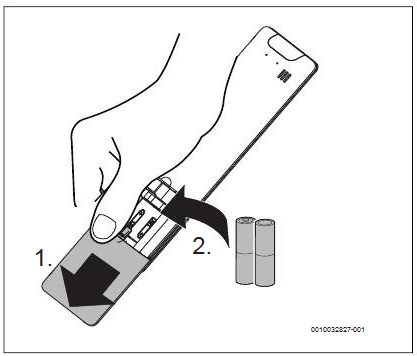

Spannungsversorgung	2 AAA-Batterien
Signalreichweite	8 m
Zulässige Umgebungstemperatur	-5°C... 60°C

Tabelle 9

Betrieb

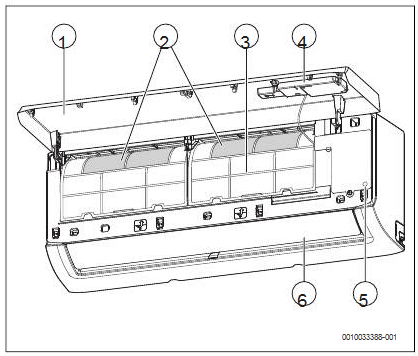

Übersicht Inneneinheit

Legende zu Abb. 1:

Obere Abdeckung
Platz für kleinen Filter

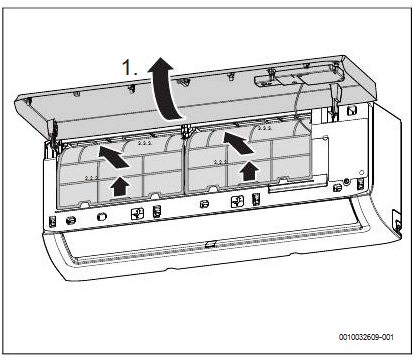

Luftfilter
Rückseite der Anzeige
Taste für Handbetrieb
Luftleitblech

Anzeige der Inneneinheit

Symbol	Erklärung
Zahl	Temperaturanzeige
	WLAN-Verbindung¹⁾ aktiv
	Wird bei einigen Funktionen angezeigt, wenn diese eingeschaltet sind. Zeigt an, dass der ON-Timer aktiv ist, wenn die Inneneinheit ausgeschaltet ist.
0F	Wird bei einigen Funktionen angezeigt, wenn diese ausgeschaltet sind.
dF	Automatische Abtauung aktiv
FP	Frostschutz aktiv: die Inneneinheit hält die Raumtemperatur bei mindestens 8°C.
CL	Die iClean-Funktion
Ex, Px, Fx	Fehlercode ("x" (x) steht für eine beliebige Ziffer).

¹⁾ Nur als Zubehör mit IP-Gateway erhältlich.
Tabelle 10 Symbole in der Anzeige

Übersicht Fernbedienung

Tasten der Fernbedienung

Pos.	Taste	Funktion
1		Ein-/Ausschalten
1		Betriebsart einstellen
		Speichermodus
2		Menü
	Ok (Bestätigen)	Auswahl bestätigen
		Timer einstellen
		Temperatur erhöhen
		Temperatur senken
3		Ventilatorgeschwindigkeit
		Schwenken vertikal/horizontal
		Ionisator
	Turbo (Turbo-Modus)	Turbo-Modus
	Silent (Leise-Modus)	Silent-Modus
	Sleep (Schlafmodus)	Sleep-Modus
		Kindersicherung

Tabelle 11 Tasten der Fernbedienung

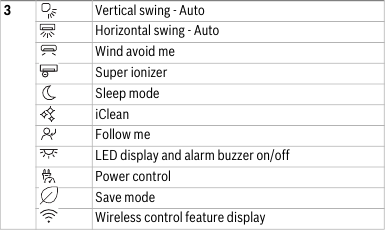

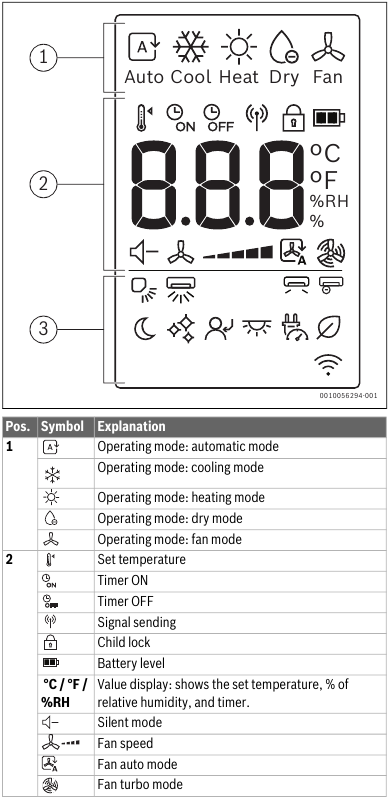

Anzeige der Fernbedienung
Tabelle 12 Symbole in der Anzeige der Fernbedienung

Verwenden der Fernbedienung

Die Signalreichweite beträgt 8 m. Wenn sich Objekte im Weg befinden oder bestimmte Leuchtstofflampen im selben Raum verwendet werden, kann dies die Signalübertragung beeinträchtigen.

Richten Sie die Fernbedienung auf das Signalempfangsfenster des Geräts und drücken Sie die gewünschte Taste.
Das Gerät gibt einen Signalton ab, wenn es ein Signal empfängt.

HINWEIS
Die Fernbedienung kann dauerhaft in ihrer korrekten Funktion beeinträchtigt werden.

Setzen Sie die Fernbedienung nicht direktem Sonnenlicht aus.
Lassen Sie die Fernbedienung nicht in der Nähe eines Heizgeräts liegen.
Schützen Sie die Fernbedienung vor Feuchtigkeit und Stößen.

Konnektivität

Für die WLAN-Verbindung muss ein IP-Gateway (Zubehör) installiert werden.

Einstellen der Hauptbetriebsart

Ein-/Ausschalten des Geräts

Drücken Sie die Taste, um das Gerät ein- oder auszuschalten:
Das Gerät startet in der eingestellten Betriebsart.

Einstellungen können auch bei ausgeschaltetem Gerät vorgenommen werden. Das Gerät speichert die Einstellungen und behält sie auch bei einem Stromausfall bei.

Nach dem Ausschalten verbleibt das Gerät im Standby-Modus. Die intelligente Ein-/Aus-Technologie ermöglicht einen automatischen Energiesparmodus im Standby-Betrieb (1 W Standby).

Automatikmodus
Im Automatikmodus wechselt das Gerät automatisch zwischen Heiz- und Kühlmodus, um die gewünschte Temperatur zu halten.

Drücken Sie die Taste wiederholt, bis in der Anzeige erscheint.
Wählen Sie die gewünschte Temperatur mit den und Tasten.

Die Ventilatorgeschwindigkeit kann im Automatikmodus nicht eingestellt werden.

Kühlmodus

Drücken Sie die Taste wiederholt, bis in der Anzeige erscheint.
Wählen Sie die gewünschte Temperatur mit den und Tasten.
Drücken Sie die Taste, bis die gewünschte Luftgeschwindigkeit erreicht ist.

Ventilatormodus

Drücken Sie die Taste wiederholt, bis in der Anzeige erscheint.
Drücken Sie die Taste, bis die gewünschte Ventilatorgeschwindigkeit erreicht ist.

Die Temperatur kann im Ventilatormodus nicht eingestellt oder angezeigt werden.

Trockenmodus

Drücken Sie die Taste wiederholt, bis in der Anzeige erscheint.

Die Ventilatorgeschwindigkeit kann im Trockenmodus nicht eingestellt oder angezeigt werden.

Heizmodus

Drücken Sie die Taste wiederholt, bis in der Anzeige erscheint.
Stellen Sie die gewünschte Temperatur mit den und Tasten ein.
Drücken Sie die Taste, bis die gewünschte Ventilatorgeschwindigkeit erreicht ist.

Wenn die Außentemperatur sehr niedrig ist, kann die Heizleistung der Klimaanlage möglicherweise nicht ausreichen. Wir empfehlen den Anschluss zusätzlicher Wärmequellen.

Timer einstellen

ON- und OFF-Timer können zwischen 0 und 24 Stunden eingestellt werden, in 30-Minuten-Schritten für die ersten 10 Stunden, danach in 1-Stunden-Schritten. Wenn 0 Stunden eingestellt sind, wird der Timer abgebrochen.

Einstellen des ON-Timers

Drücken Sie die Taste, bis das Symbol erscheint.
Drücken Sie die und Taste, um die gewünschte Zeit einzustellen.
Die Einstellung wird kurz danach übernommen.

Einstellen des OFF-Timers

Drücken Sie die Taste, bis das Symbol erscheint.
Drücken Sie die und Taste, um die gewünschte Zeit einzustellen.
Die Einstellung wird kurz danach übernommen.

Timer abbrechen

Drücken Sie die Taste, um den entsprechenden Timer auszuwählen.
Stellen Sie 0,0 Stunden ein.
Der Timer wird nach kurzer Zeit abgebrochen.

Timer kombinieren
Die beiden Timer können gleichzeitig eingestellt werden. Jeder Timer kann so programmiert werden, dass er vor dem anderen aktiviert wird

Stellen Sie den ON-Timer und den OFF-Timer ein.
Die Einstellungen werden automatisch kombiniert.

Aktuelle Uhrzeit	13:00 Uhr
Einstellung des ON-Timers	4,0 h
Einstellung des OFF-Timers	8,5 h
Einschaltzeit	17:00 Uhr
Ausschaltzeit	21:30 Uhr

Tabelle 13 Beispiel

Sie können den ON-Timer und den OFF-Timer nicht so programmieren, dass das Gerät bei unterschiedlichen Temperaturen oder mit anderen Einstellungen betrieben wird.

Primäre Betriebsfunktionen

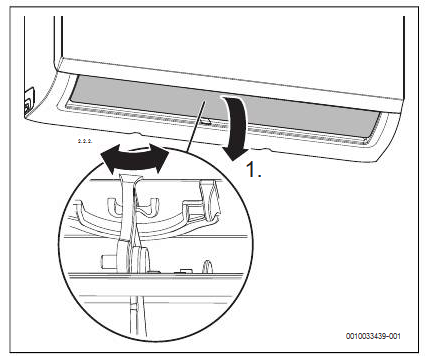

Einstellen der Schwenkfunktion

HINWEIS
Wenn die Lamelle im Kühlbetrieb über einen längeren Zeitraum in der untersten Position verbleibt, kann sich Kondensat bilden. Ein manuelles Verstellen der Lamelle kann Störungen verursachen.

Verwenden Sie zur Einstellung der Lamelle nur die Fernbedienung.

Die Schwenkfunktion kann in vertikaler oder horizontaler Position aktiviert werden (→ 2).

Automatischer vertikaler Schwenkmodus (auf/ab)

Drücken Sie die Taste .
Die Fernbedienung zeigt das Symbol an.

Zum Beenden des automatischen vertikalen Schwenkmodus:

Drücken Sie die Taste erneut.

Manuelles Schwenken der Lamelle (auf/ab)

Drücken Sie die Taste wiederholt, bis die gewünschte Position eingestellt ist. Die Einstellung ändert sich in der folgenden Reihenfolge:

Automatischer horizontaler Schwenkmodus (links/rechts)

Drücken Sie die Taste für 2 Sekunden, um den automatischen horizontalen Schwenkmodus zu aktivieren.
Die Fernbedienung zeigt das Symbol an.

Zum Beenden des automatischen horizontalen Schwenkmodus:

Drücken Sie die Taste erneut für zwei Sekunden.

Beim Einschalten des Geräts nimmt die Lamellenposition automatisch ihren vorherigen Winkel wieder ein.

Umschalten von Anzeige und Alarmton

Zum Ein- oder Ausschalten der Anzeige am Innengerät und des Alarmtons:

Drücken Sie die Taste wiederholt oder die Tasten , bis das Symbol angezeigt wird.
Bestätigen Sie die Auswahl mit der Ok (Bestätigen) Taste.

Zur Anzeige der aktuellen Raumtemperatur:

Drücken Sie die Silent (Leise) Taste und halten Sie sie 5 Sekunden lang gedrückt.

Zur Anzeige der eingestellten Temperatur:

Drücken und halten Sie die Silent (Leise) Taste weitere 5 Sekunden lang.

Energiesparfunktion

Folgende Energiesparfunktion kann am Gerät ausgewählt werden:

Save
Das Gerät reduziert automatisch den Energieverbrauch, während die gewünschte Raumtemperatur beibehalten wird.

Drücken Sie die Save (Speichern) Taste , um diese Funktion zu aktivieren.
Die Fernbedienung zeigt das Symbol an.

Die Save Funktion kann nur im Kühlmodus ausgewählt werden.
Durch Drücken der Save (Speichern) Taste wird der Save Vorgang beendet.

Silent Modus

Diese Funktion reduziert die Betriebsgeräusche der Innen- und Außeneinheit. Dies ist besonders nachts von Vorteil, wenn Sie Rücksicht auf Ihre Nachbarn nehmen müssen.

Drücken Sie die Silent (Leise) Taste, um diese Funktion zu aktivieren. Die Fernbedienung zeigt das Symbol an.

Beenden der Funktion:

Drücken Sie die Silent (Leise) Taste erneut.
Das Symbol auf der Fernbedienung verschwindet.

Die Lüftergeschwindigkeit des Innengeräts wird auf das Minimum reduziert. Wird eine höhere Lüftergeschwindigkeit für das Innengerät eingestellt, wird die Silent Modus Funktion deaktiviert. Wenn sich das Gerät im Silent Modus befindet, kann es sein, dass die erforderliche Kühl-/Heizleistung nicht erreicht wird, da der Kompressor der Außeneinheit mit niedriger Frequenz arbeitet.

Wind avoid me / Indirekter Luftstrom Funktion

Diese Funktion verhindert einen direkten Luftstrom auf den Körper.

Drücken Sie die Taste wiederholt oder die Tasten , bis das Symbol angezeigt wird.
Bestätigen Sie die Auswahl mit der Ok (Bestätigen) Taste.

Die Funktion ist nur im Kühlmodus, Entfeuchtungsmodus und Lüftermodus verfügbar.

Turbo cool/Turbo heat

Wenn Turbo cool/Turbo heat aktiv ist, arbeitet das Innengerät 30 Minuten lang mit maximaler Leistung, um den Raum schnell zu heizen oder zu kühlen.

Turbo cool: Schalten Sie den Kühlmodus ein und drücken Sie die Turbo (Turbo) Taste.
Turbo heat: Schalten Sie den Heizmodus ein und drücken Sie die Turbo (Turbo) Taste.
Die Fernbedienung zeigt das Symbol an.

Beenden der Funktion:

Drücken Sie die Turbo (Turbo) Taste erneut.
Das Symbol auf der Fernbedienung verschwindet.

Diese Funktion ist nur im Kühl- und Heizmodus verfügbar.

iClean
Das Gerät verfügt über eine Selbstreinigungsfunktion für den Wärmetauscher der Inneneinheit. Die Selbstreinigungsfunktion entfernt Staub, Schimmel und Fett, die zu unangenehmen Gerüchen führen können. Sie funktioniert, indem sie den Wärmetauscher automatisch einfriert, den Frost schnell auftaut und dann heiße Luft zum Trocknen des Tauschers verwendet, wodurch diese Verunreinigungen wirksam beseitigt werden.

Drücken Sie die Taste wiederholt oder die Tasten , bis das Symbol angezeigt wird.
Bestätigen Sie die Auswahl mit der Ok (Bestätigen) Taste.

CL wird auf der Anzeige des Innengeräts angezeigt, wenn die Selbstreinigung läuft. Die Selbstreinigung endet automatisch nach 20 bis 45 Minuten.

Frostschutz

(8°C/12°C)
Der Frostschutz kann aktiviert werden, um die Raumtemperatur auf mindestens 8°C zu halten.

Stellen Sie im Heizmodus die Temperatur auf 16°C ein.
8°C: Drücken Sie die Taste 2x innerhalb von 1 Sekunde.
12°C: Drücken Sie die Taste erneut 2x innerhalb von 1 Sekunde.
Das Gerät bleibt ausgeschaltet, bis die Temperatur unter 8°C/12°C fällt.

Beenden der Funktion:

Drücken Sie die Taste , die Taste oder eine beliebige andere Taste.

Fp wird auf der Anzeige des Innengeräts angezeigt, wenn die Frostschutzfunktion aktiv ist.

Kindersicherungsfunktion

Die Tasten der Fernbedienung können mit der Kindersicherung gesperrt werden.
Zum Aktivieren der Funktion:

Drücken Sie die Turbo (Turbo) und Sleep (Schlaf) Tasten gleichzeitig für 5 Sekunden.
Die Fernbedienung zeigt das Symbol an.

Zum Deaktivieren der Funktion:

Drücken Sie die Turbo (Turbo) und Sleep (Schlaf) Tasten gleichzeitig für 3 Sekunden.
Das Symbol auf der Fernbedienung verschwindet.

Super Ionizer (Frischluftfunktion)
Wenn diese Funktion ausgewählt ist, wird eine interne Komponente der Inneneinheit mit Energie versorgt, und freigesetzte Ionen werden in den Raum abgegeben, um luftgetragene Verunreinigungen wie Schimmel, Viren und Allergene zu neutralisieren, wodurch die Raumluftqualität verbessert wird.

Drücken Sie die Taste , um diese Funktion zu aktivieren.
Die Fernbedienung zeigt das Symbol an.

Beenden der Funktion:

Drücken Sie die Taste erneut.

Leistungsregelung

Die folgenden Leistungsregelungsoptionen sind verfügbar. Zwei der Leistungsregelungsoptionen können ausgewählt werden, um den Energieverbrauch des Geräts zu reduzieren:

Leistungsregelung (100%): Normalbetrieb (Beenden der Leistungsregelungsfunktion)
Leistungsregelung (75%): Reduziert den Stromverbrauch um 25%
Leistungsregelung (50%): Reduziert den Stromverbrauch um 50%

So wählen Sie die gewünschte Leistungsregelungsoption aus:

Drücken Sie die Taste wiederholt oder die Tasten , bis angezeigt wird.
Bestätigen Sie mit der Ok (Bestätigen) Taste.
Drücken Sie die Tasten und und wählen Sie die gewünschte Leistungsregelungsstufe (100%, 75%, 50%) aus.
Bestätigen Sie mit der Ok (Bestätigen) Taste.

Die Leistungsregelungsfunktion kann nur im Kühlmodus ausgewählt werden.

¹⁾ Die Leistungsregelungsfunktion ist im Multisplit-System nicht verfügbar.

Weitere Funktionen

Drücken Sie die Taste Set.
Drücken Sie die Taste Set oder die Tasten , um die Funktion auszuwählen.
- = Schlafmodusfunktion
- = Follow-me-Funktion
- = WLAN-Steuerfunktion
Bestätigen Sie die Auswahl mit der Taste OK.

Funktion verlassen:

Wiederholen Sie die oben genannten Schritte.

Schlafmodus

Der Zweck dieser Funktion ist es, Energie in Ruhezeiten zu sparen. Nach einer Stunde heizt oder kühlt das Gerät weniger intensiv. Dazu wird die Solltemperatur um 1°C geändert. Nach zwei Stunden ändert sich die Solltemperatur um weitere 1°C. Danach bleibt sie auf der neuen Temperatur.

Zum Aktivieren der Funktion:

Drücken Sie die Taste Sleep.
Die Fernbedienung zeigt das Symbol an.

Zum Deaktivieren der Funktion:

Drücken Sie die Taste Sleep erneut oder nach 8 Betriebsstunden im Schlafmodus.
Das Symbol auf der Fernbedienung verschwindet.

Die Funktion ist im Trocken- und Lüftermodus nicht verfügbar.

Follow-me-Funktion

Die Funktion aktiviert die Fernbedienung am aktuellen Standort, um die Temperatur in Intervallen von 3 Minuten zu messen. Die Inneneinheit wird nun unter Bezugnahme auf diese Messungen gesteuert.

Drücken Sie die Taste wiederholt oder die Tasten und , bis das Symbol angezeigt wird.
Bestätigen Sie die Auswahl mit der Taste Ok.

Die Follow-me-Funktion ist nur im Kühl-, Heiz- und Automatikmodus verfügbar.

WLAN-Steuerfunktion
Der Zweck dieser Funktion ist es, eine Verbindung über WLAN herzustellen. Falls das Gerät die Funktion nicht anzeigt:

Drücken Sie die Taste wiederholt oder die Tasten und , bis angezeigt wird.
Bestätigen Sie die Auswahl mit der Taste Ok.

Fehlerbehebung

Störungen mit Anzeige (Selbstdiagnosefunktion)
Wenn während des Betriebs eine Störung auftritt, blinken die LEDs für längere Zeit oder es wird ein Fehlercode angezeigt (z.B. EH 02).
Wenn eine Störung länger als 10 Minuten besteht:

Trennen Sie kurz die Stromversorgung und schalten Sie das Innengerät wieder ein.

Wenn eine Störung weiterhin besteht:

Rufen Sie den Kundendienst an und geben Sie den Fehlercode sowie die Gerätedetails an.

Nicht angezeigte Störungen
Wenn während des Betriebs Störungen auftreten, die nicht behoben werden können:

Rufen Sie den Kundendienst wegen der Störung an und geben Sie die Gerätedetails an.

Störung	Mögliche Ursache
Die Leistung des Innengeräts ist zu gering	Die Temperatur ist zu hoch oder zu niedrig eingestellt.
	Luftfilter ist verschmutzt und muss gereinigt werden.
	Ungünstige Umgebungsbedingungen für das Innengerät, z.B. die Lüftungsöffnungen der Geräte sind blockiert, Türen/Fenster im Raum sind offen oder der Raum enthält starke Wärmequellen.
	Der geräuscharme Betrieb ist aktiviert und verhindert die Nutzung der vollen Leistung.
Innengerät schaltet sich nicht ein	Das Innengerät verfügt über einen Sicherheitsmechanismus zur Verhinderung von Überlastung. Es kann 3 Minuten dauern, bis das Innengerät neu gestartet werden kann.
	Die Batterien der Fernbedienung sind leer.
	Der Timer ist eingeschaltet.
Betriebsmodus wechselt von Kühlen oder Heizen in den Ventilator-Modus	Das Innengerät ändert den Betriebsmodus, um die Bildung von Frost zu verhindern.
	Die eingestellte Temperatur ist vorläufig erreicht.
Ein weißer Nebel kommt aus dem Innengerät	In feuchten Regionen kann weißer Nebel auftreten, wenn ein erheblicher Temperaturunterschied zwischen der Raumluft und der klimatisierten Luft besteht.
Weißer Nebel tritt aus dem Innen- und Außengerät aus	Wird der Heizbetrieb direkt nach der automatischen Abtauung aktiviert, kann dies aufgrund der höheren Luftfeuchtigkeit weißen Nebel erzeugen.
Geräusche kommen aus dem Innen- und Außengerät	Ein rauschendes Geräusch kann im Innengerät zu hören sein, wenn die Position des Luftstromgitters zurückgestellt ist.
	Ein leises Zischen ist während des Betriebs normal. Dies wird durch den Fluss des Kältemittels verursacht.
	Knack- und Quietschgeräusche können auftreten, da sich die Metall- und Kunststoffteile des Geräts während des Heizens/Kühlens ausdehnen oder zusammenziehen.
	Das Außengerät gibt während des Betriebs auch eine Reihe anderer Geräusche von sich, was normal ist.
Staub wird aus dem Innen- oder Außengerät ausgeblasen	Staub kann sich in den Geräten ansammeln, wenn sie über einen längeren Zeitraum ausgeschaltet und nicht abgedeckt sind.
Unangenehmer Geruch während des Betriebs	Unangenehme Gerüche in der Luft können in die Geräte gelangen und sich verbreiten.
Unangenehmer Geruch während des Betriebs	Es kann sich Schimmel am Luftfilter befinden, der daher gereinigt werden muss.
Der Lüfter des Außengeräts läuft nicht ununterbrochen	Eine variable Lüftersteuerung wird eingesetzt, um einen optimalen Betrieb zu gewährleisten.
Der Betrieb ist unregelmäßig oder unvorhersehbar oder das Innengerät reagiert nicht	Das Innengerät kann durch Interferenzen von Mobilfunkmasten oder externen Signalverstärkern beeinträchtigt werden. Trennen Sie das Innengerät kurz von der Stromversorgung und starten Sie es dann neu.
Luftklappe oder Lamellen bewegen sich nicht richtig	Luftklappe oder Lamellen wurden manuell eingestellt oder sind nicht korrekt installiert. Schalten Sie das Innengerät aus und prüfen Sie, ob die Komponenten richtig eingerastet sind. Schalten Sie das Innengerät ein.

Tabelle 14

Wartung

Gefahr durch Stromschlag oder bewegliche Teile

Trennen Sie die Stromversorgung, bevor Sie Wartungsarbeiten durchführen.
Lassen Sie alle hier nicht aufgeführten Wartungsschritte von einem zugelassenen Installateur durchführen.

Batterien wechseln

Sie benötigen 2 Batterien der Größe AAA. Die Verwendung von wiederaufladbaren Batterien wird nicht empfohlen.

Entfernen Sie die Batteriefachabdeckung (→ Abb. 3).
Legen Sie neue Batterien ein und achten Sie auf die richtige Polarität.
Bringen Sie die Abdeckung wieder an.

Reinigung des Geräts und der Fernbedienung

HINWEIS
Schäden am Gerät durch falsche Reinigung!

Nicht direkt mit Wasser bespritzen oder übergießen.
Kein heißes Wasser, Verdünner, Scheuerpulver oder starke Lösungsmittel verwenden.

Reinigen Sie das Innengerät und die Fernbedienung, indem Sie sie mit einem weichen Tuch abwischen.
Lassen Sie das Außengerät nur von einem zugelassenen Fachbetrieb reinigen.

Reinigung des Luftfilters

HINWEIS
Der Luftfilter kann sich bei direkter Sonneneinstrahlung verformen.

Setzen Sie den Luftfilter keiner direkten Sonneneinstrahlung aus.

Reinigen Sie den Luftfilter alle 2 Wochen sowie vor und nach der Stilllegung für längere Zeiträume.

Schalten Sie das Innengerät aus.
Klappen Sie die obere Abdeckung des Innengeräts hoch.
Drücken Sie den Luftfilter nach oben und ziehen Sie ihn heraus (→ Abb. 4).
Nehmen Sie die kleinen Luftfilter heraus, falls installiert (→ Abb. 4, [2]).
Reinigen Sie die kleinen Luftfilter mit einem Handstaubsauger.
Waschen Sie den großen Luftfilter mit warmem Wasser und einem milden Reinigungsmittel und trocknen Sie ihn im Schatten.
Bringen Sie den kleinen Luftfilter und den großen Luftfilter wieder an.

Stilllegung für längere Zeiträume

Vor der Stilllegung für längere Zeiträume:

Reinigen Sie den Luftfilter.
Aktivieren Sie die Selbstreinigung des Innengeräts über die Taste Clean (Reinigen).
Schalten Sie nach der Selbstreinigung den Ventilator-Modus ein, bis das Innengerät trocken ist.
Schalten Sie das Innengerät aus und trennen Sie die Stromversorgung.
Nehmen Sie die Batterien aus der Fernbedienung.
Schützen Sie die Geräte vor Staub.

Manueller Betrieb

HINWEIS
Schäden an Geräten durch falschen Betrieb
Ein dauerhafter manueller Betrieb ist nicht vorgesehen.

Dieser darf nur zu Testzwecken oder in Notfällen verwendet werden.
Nur für kurze Zeit verwenden.

Schalten Sie das Innengerät aus.
Klappen Sie die obere Abdeckung des Innengeräts hoch.
Drücken Sie die Taste für den manuellen Kühlmodus, indem Sie einen dünnen Gegenstand einführen:
- Einmal drücken: Gerät wird in den Automatikmodus gezwungen.
- Zweimal drücken: Gerät wird in den Kühlmodus gezwungen.
- Dreimal drücken: Innengerät wird ausgeschaltet.
Verwenden Sie die Fernbedienung, um den Normalmodus wiederherzustellen.

Erläuterung der Symbole und Sicherheitshinweise

Erläuterung der Symbole

Warnhinweise
In Warnhinweisen werden am Anfang eines Warnhinweises Signalwörter verwendet, um die Art und den Schweregrad des sich daraus ergebenden Risikos anzuzeigen, wenn Maßnahmen zur Gefahrenminimierung nicht getroffen werden.
Die folgenden Signalwörter sind definiert und können in diesem Dokument verwendet werden:

GEFAHR weist auf schwere bis lebensbedrohliche Personenschäden hin, die eintreten werden.

WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu schweren Personenschäden oder Lebensgefahr führen könnte.

VORSICHT weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten bis mittelschweren Personenschäden führen könnte.

HINWEIS
ACHTUNG weist darauf hin, dass Sachschäden auftreten können.

Das Infosymbol weist auf wichtige Informationen hin, bei denen keine Gefahr für Personen oder Sachwerte besteht.

Symbol	Bedeutung
	Warnung vor entflammbaren Stoffen: Das in diesem Produkt verwendete Kältemittel R32 ist ein Gas mit geringer Entflammbarkeit und geringer Toxizität (A2L oder A2).
	Tragen Sie während Installations- und Wartungsarbeiten Schutzhandschuhe.
	Wartungsarbeiten durch eine qualifizierte Person sollten gemäß den Anweisungen des Servicehandbuchs durchgeführt werden.

Tabelle 8

Allgemeine Sicherheitshinweise

Warnung Hinweise für die Zielgruppe
Diese Bedienungsanleitung ist für den Betreiber der Klimaanlage bestimmt. Alle systemrelevanten Anweisungen müssen beachtet werden. Die Nichtbeachtung der Anweisungen kann zu Sachschäden und Personenschäden, einschließlich Lebensgefahr, führen.

Lesen und bewahren Sie die Bedienungsanleitungen aller Systemkomponenten vor der Verwendung auf.
Beachten Sie die Sicherheitshinweise und Warnungen.

Warnung Bestimmungsgemäße Verwendung
Die Inneneinheit ist für die Installation innerhalb des Gebäudes mit Anschluss an eine Außeneinheit und weitere Systemkomponenten, z.B. Steuerungen, vorgesehen.
Die Außeneinheit ist für die Installation außerhalb des Gebäudes mit Anschluss an eine oder mehrere Inneneinheiten und weitere Systemkomponenten, z.B. Steuerungen, vorgesehen.
Das Klimaanlagensystem ist nur für den gewerblichen/privaten Gebrauch bestimmt, bei dem Temperaturabweichungen von eingestellten Sollwerten nicht zu Schäden an Lebewesen oder Materialien führen. Das Klimaanlagensystem ist nicht geeignet, gewünschte absolute Feuchtigkeitswerte präzise einzustellen und aufrechtzuerhalten.
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Jeglicher Schaden, der aus missbräuchlicher Verwendung entstehen kann, ist von der Haftung ausgeschlossen.
Insbesondere darf die Klimaanlage nicht in einem Feuchtraum wie einem Badezimmer oder einer Waschküche betrieben werden.
Für die Installation an besonderen Standorten (Tiefgarage, Technikräume, Balkon oder andere halboffene Bereiche):

Beachten Sie zunächst die Anforderungen an den Installationsort in der technischen Dokumentation.

Warnung Allgemeine Gefahren durch das Kältemittel

Dieses Gerät ist mit Kältemittel befüllt. Wenn das Kältemittelgas mit heißen Oberflächen in Kontakt kommt, kann es einen Brand verursachen oder giftiges Gas erzeugen.
Lassen Sie das System regelmäßig von einem zugelassenen Fachbetrieb überprüfen und warten.
Besteht die Möglichkeit, dass Kältemittel entwichen ist, lüften Sie den Raum gründlich und benachrichtigen Sie den zugelassenen Fachbetrieb.

Warnung Umbau und Reparaturen
Wenn Änderungen am Klimaanlagensystem nicht korrekt durchgeführt werden, kann dies zu Personen- und/oder Sachschäden führen.

Lassen Sie Arbeiten nur von einem zugelassenen Fachbetrieb durchführen.
Nehmen Sie keine Änderungen an der Außeneinheit, Inneneinheit oder anderen Teilen des Klimaanlagensystems vor.
Trennen Sie das Klimaanlagensystem vor der Durchführung von Wartungsarbeiten von der Stromversorgung.

Warnung Hinweise zum Umgang mit dem System
Bei unsachgemäßer Verwendung des Klimaanlagensystems kann Ihre Gesundheit beeinträchtigt werden.

Halten Sie sich nicht über längere Zeit direkt im Luftstrom auf.
Stellen Sie sicher, dass die Raumtemperatur für alle Personen im Raum, einschließlich Babys, Kindern, älteren, bettlägerigen oder behinderten Personen, geeignet ist.
Führen Sie niemals Gegenstände in das Gerät ein, Sie könnten sich verletzen.

Bei unsachgemäßem Umgang mit dem Gerät kann dies zu Leistungseinbußen sowie zu Schäden am Gerät und Personenschäden führen.

Blockieren Sie nicht die Lufteinlässe und -auslässe des Geräts.
Schließen Sie Türen und Fenster, wenn das Gerät in Betrieb ist.
Schützen Sie die Inneneinheit vor Wassereintritt.
Überprüfen Sie den Montagerahmen der Außeneinheit regelmäßig auf Verschleiß und festen Sitz.
Belasten Sie die Außeneinheit nicht, z.B. mit Gegenständen oder Personen.
Halten Sie Staub, Dampf und Feuchtigkeit im Installationsraum der Inneneinheit auf ein Minimum.
Verwenden Sie keine hochentzündlichen Gase, z.B. aus Spraydosen, in der Nähe der Geräte.
Falls etwas mit der Klimaanlage nicht in Ordnung zu sein scheint (z.B. Brandgeruch oder defektes Kabel), stellen Sie die Verwendung sofort ein und trennen Sie die Stromversorgung.

Warnung Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke
Die folgenden Anforderungen gemäß EN 60335-1 gelten, um Gefahren bei der Verwendung elektrischer Geräte zu vermeiden:
"This appliance can be used by children of 8 years and older, as well as by people with reduced physical, sensory or mental capabilities or lacking in experience and knowledge, if they are supervised and have been given instruction in the safe use of the appliance and understand the resulting dangers. Children shall not play with the appliance. Cleaning and user maintenance must not be performed by children without supervision." (Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden und eine Anleitung zum sicheren Gebrauch des Gerätes erhalten haben und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.)
"If the power cable is damaged, it must be replaced by the manufacturer, its customer service department or a similarly qualified person, so that risks are avoided." (Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Risiken zu vermeiden.)

Hinweise zu dieser Anleitung

Die Abbildungen sind zusammen am Ende dieser Anleitung dargestellt. Der Text enthält Verweise auf die Abbildungen.
Je nach Modell können die Produkte von den in dieser Anleitung gezeigten abweichen.

Wichtiger Hinweis für die skandinavische Region

Das Produkt ist nicht für die Heizung in der skandinavischen Region ausgelegt. Der beabsichtigte Anwendungsfall ist Kühlung.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

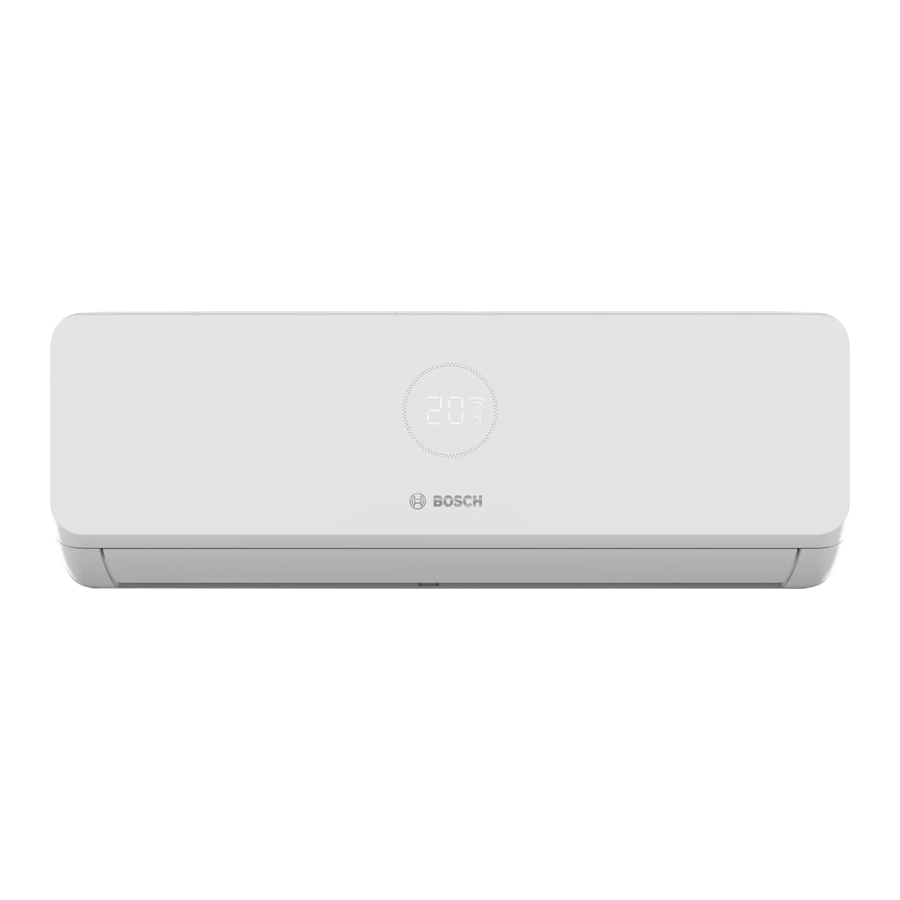

Bosch Climate 5100i Handbuch herunterladen
